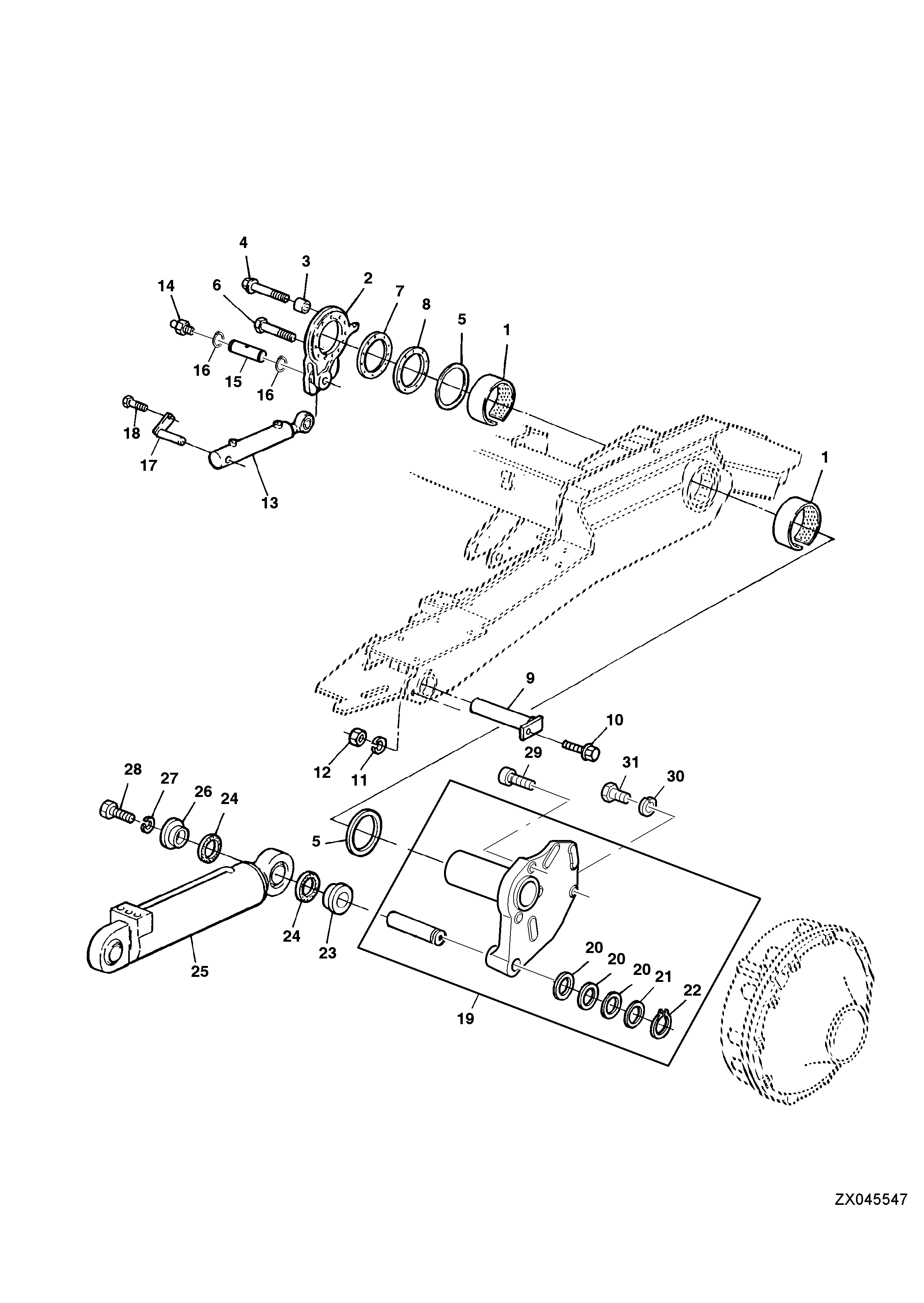

HillMaster Attaching Parts,RH Side

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z105002	2	Bushing	-
2	H222265	1	Lever	-
3	Z53304	5	Bushing	-
4	19M7815	5	Screw	M12 X 60
5	Z58284	2	Washer	-
6	53M7019	1	Screw	M12 X 50
7	Z58297	1	Washer	TK = 1 MM
8	Z58298	1	Shim	TK = 0, 75 MM
9	AZ52941	1	Pin Fastener	-
10	19M7786	1	Screw	M10 X 30
11	12M7013	1	LOCK WASHER	10.200 mm
12	14M7140	1	Nut	M10
13	AZ55532	1	Hydraulic Cylinder	-
14	58M7014	1	Lubrication Fitting	-
15	HXE37135	1	Pin	SUB FOR AZ71783 APPL
16	40M7195	2	Snap Ring	-
17	AXE11838	1	Pin	-
18	19M7865	1	Screw	M8 X 16
19	AZ103175	1	Rocker	-
20	24M7381	3	Washer	60 X 75 X 1.600 mm
21	24M7214	1	Shim	-
22	40M7048	1	Snap Ring	-
23	Z73249	2	Ring	-
24	Z59975	2	Ring	-
25	AZ52815	1	Hydraulic Cylinder	-
26	Z73248	1	Cover	-
27	12M7069	1	Lock Washer	16 mm
28	19M7283	1	Cap Screw	M16 X 35
29	19M9049	1	Screw	M24 X 160
30	12M7140	1	Lock Washer	25.600 mm
31	19M9048	1	Screw	M24 X 85
..	AZ64187	1	Gasket Kit	(For AZ52815)
..	AZ64241	1	Hydraulic Cylinder Kit	(For AZ55532)
