Feeder House, Deflector Sheet and Stripper, Standard

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7814	4	Screw	M12 X 50
2	H143407	2	Wear Plate	-
3	H173157	4	Plate	-
4	H171364	2	Reinforcement	-
5	37M7092	1	Screw	M8 X 16
6	H172198	1	Isolator	-
7	AXE60649	1	Frame	SUB FOR AZ103086
8	H204516	1	Shield	-
9	24M7103	1	Washer	17.500 X 56 X 5 mm
10	R495R	2	O-Ring	-
11	14M7298	1	Flange Nut	M8
12	19M7785	1	Screw	M10 X 25
13	AH97280	1	Clip	-
14	19M7784	1	Screw	M10 X 20
15	03M7192	1	Bolt	M10 X 30
16	M40461	2	Pin	-
17	24M7097	4	Washer	17 X 28 X 2.500 mm
18	14M7291	8	Flange Nut	M16
19	19M7793	2	Screw	M16 X 40
20	14M7296	6	Flange Nut	M10
21	03M7184	1	Bolt	M8 X 20
22	03M7191	1	Bolt	M10 X 25
23	03M7190	1	Bolt	M10 X 20
24	03M7388	8	Bolt	M16 X 70
25	H177615	2	Plate	-
26	19M7789	8	Screw	M12 X 30
27	45M7058	2	Pin Fastener	16 X 60 mm
28	AH203948	1	Deflector	-
29	-	1	Part 29	(MF Z60134)
30	H173246	2	Spacer	-
31	H206330	2	Angle	-
32	T68048	1	Weld Nut	-
33	AH203949	1	Deflector	-
34	03M7183	6	Bolt	M8 X 16
35	H177363	2	Bushing	-
36	H84869	1	Bushing	-
37	Z78648	1	Plate	-

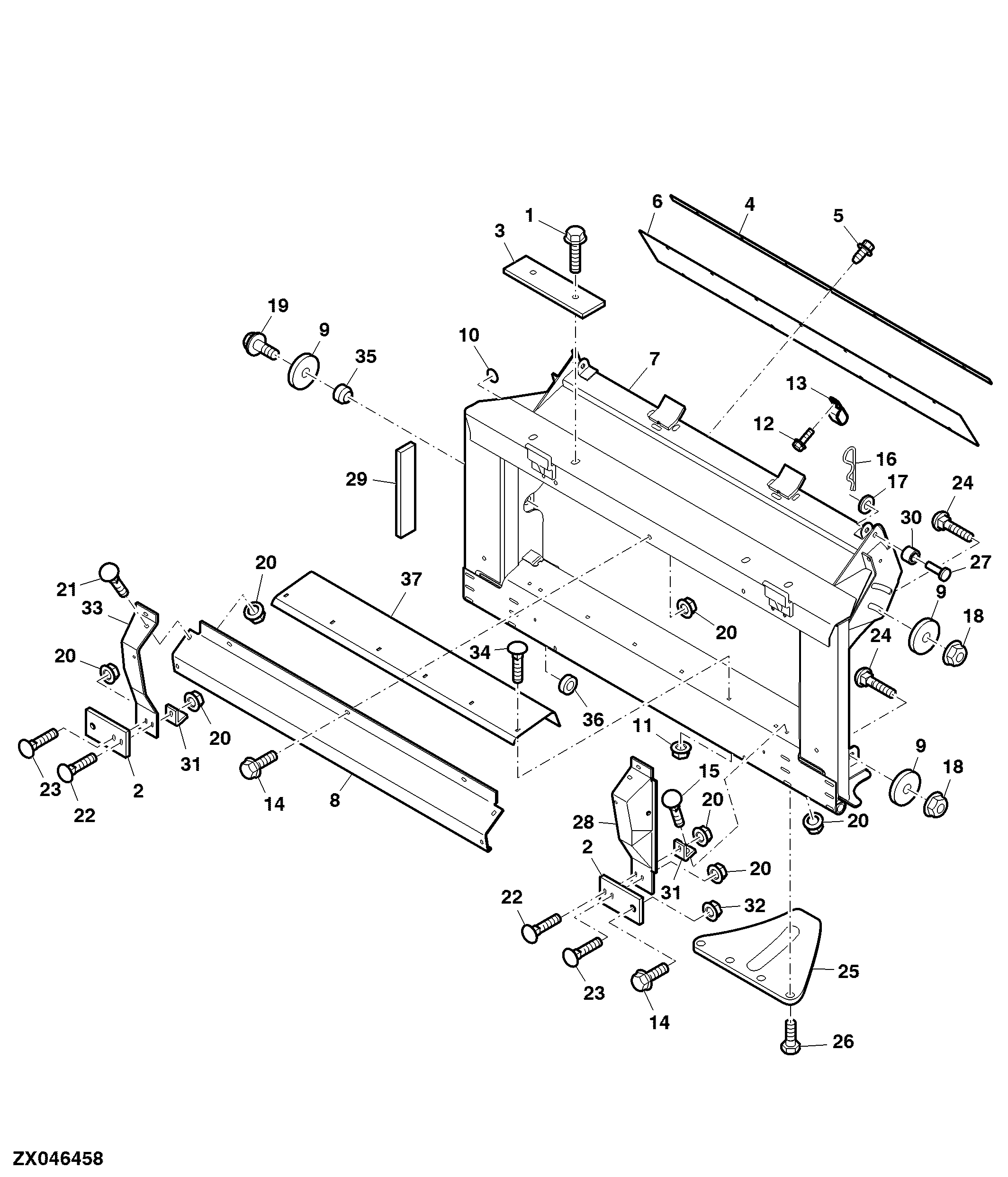

Feeder House, Deflector Sheet and Stripper, Standard

Нет текстового описания
