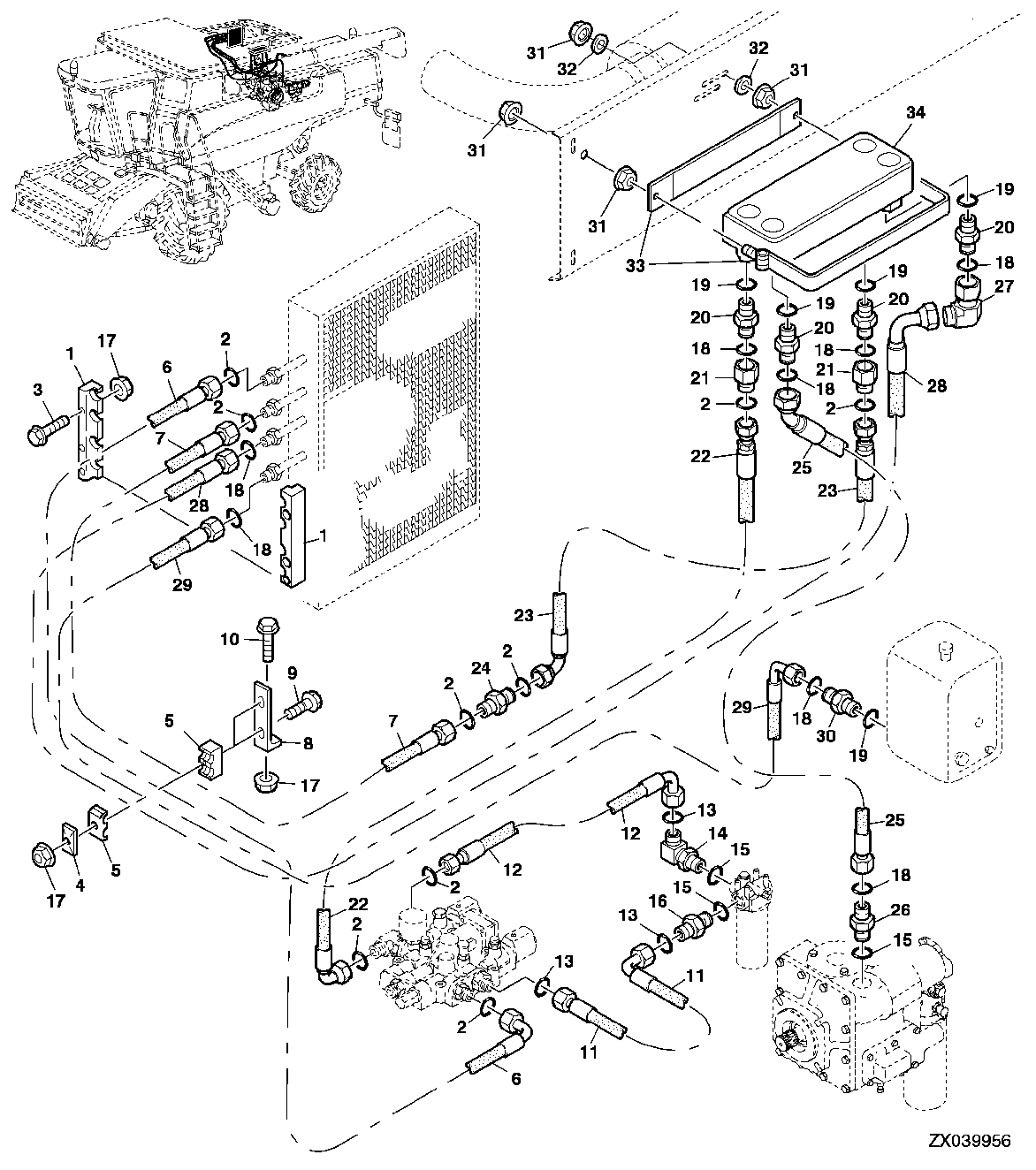

HEAT EXCHANGER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H151585	2	Clamp	-
2	T77932	1	O-Ring	-
3	19M8317	6	Screw	M8 X 40
4	H112567	3	Plate	-
5	H150983	6	Clamp	-
6	AH145239	1	Hydraulic Hose	LGTH = 2490 mm
7	AH145241	1	Hydraulic Hose	LGTH = 2350 mm
8	H150980	3	Bracket	-
8	Z71345	1	Retainer	(FOR HILLMASTER ONLY)
9	19M7979	3	Screw	M8 X 55
10	19M7866	3	Screw	M8 X 20
11	AH128780	1	Hydraulic Hose	LGTH = 725 mm
12	DE18754	1	Hydraulic Hose	LGTH = 310 MM, (Sub For AH128779)
12	DE19867	1	Hydraulic Hose	LGTH = 310 MM
13	T77857	3	O-Ring	-
14	38H1013	1	Elbow Fitting	-
15	U12547	2	O-Ring	-
16	38H1605	1	Adapter Fitting	-
16	38H1175	1	Adapter Fitting	-
17	14M7298	1	Flange Nut	M8
18	T77858	1	O-Ring	-
19	R29936	4	O-Ring	-
20	Z104276	4	Fitting	-
21	38H1482	2	Reducer	-
22	AZ103294	1	Hydraulic Hose	LGTH = 500 mm
23	AZ103295	1	Hydraulic Hose	LGTH = 900 mm
24	38H1280	1	Union Fitting	-
25	AZ103293	1	Hydraulic Hose	LGTH = 890 mm
26	38H1163	1	Adapter Fitting	-
27	38H1097	1	Elbow Fitting	-
28	AH145235	1	Hydraulic Hose	LGTH = 3020 mm
29	AH145237	1	Hydraulic Hose	LGTH = 4025 mm
30	38H1194	1	Adapter Fitting	-
31	H137328	4	Lock Nut	-
32	24M7111	2	Washer	13 X 25 X 3 mm
33	AZ103292	1	Clamp	-
34	AZ101864	1	Heat Exchanger	-
