Discharge Paddle Chaff Spreader, Corn, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BXE10620	1	Hood Kit	-
2	19M7865	10	Screw	M8 X 16
3	Z51801	10	Nut	-
4	19M7866	25	Screw	M8 X 20
5	HXE74345	1	Sheet	-
6	19M7867	5	Screw	M8 X 25
7	HXE101471	1	Sheet	-
8	14M7396	50	Lock Nut	M8
9	HXE91703	4	Sheet	-
10	HXE91892	4	Sheet	-
11	HXE91295	4	Blade	-
12	03M7184	32	Bolt	M8 X 20
13	HXE91294	4	Blade	-
14	AXE52632	1	Oil Line	Chaff Spreader Pump To Pressure Valve
15	AXE52631	1	Oil Line	Chaff Spreader Pump To Return Valve
16	AH77869	2	Clip	-
17	19M7864	2	Screw	M8 X 12
18	AXE52597	1	Bracket	-
19	HXE103677	1	Label	Chaff Spreader Two Speed Valve
20	38H5004	2	Adapter Fitting	-
21	T77932	8	O-Ring	-
22	51M7045	2	O-Ring	19.300 X 2.200 mm
23	38H1032	3	Tee Fitting	-
24	AXE55488	1	Flow Control Hyd. Valve	Combination Valve
25	AXE55140	1	Flow Control Hyd. Valve	-
25	AZ102533	1	Seal Kit	-
26	RE190805	1	Diagnostic Coupling	-
27	51M7041	1	O-Ring	11.300 X 2.200 mm
28	HXE97776	1	Flow Control Hyd. Valve	-
29	R77175	1	Cover	-
30	AXE58356	1	Hydraulic Hose	LGTH = 920 mm
31	AXE58357	1	Hydraulic Hose	LGTH = 825 mm
32	AH77884	2	Clip	-

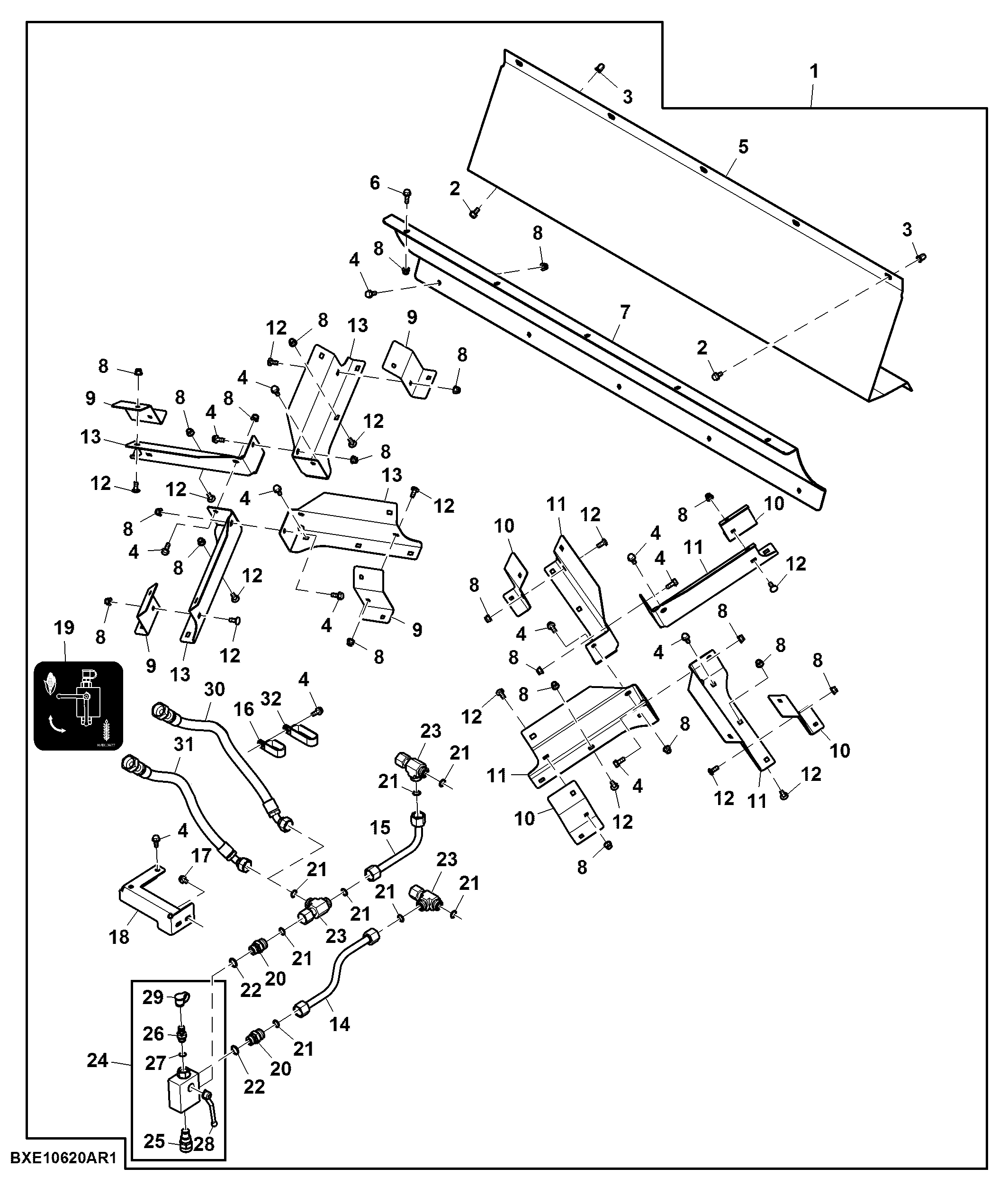

Discharge Paddle Chaff Spreader, Corn, Attachment
