Feeder Conveyor Drive Chian And Idler Bracket

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	H234586	1	Support	LGTH = 656 mm
3	H234585	2	Plate	-
4	AH206523	1	Bracket	-
5	03M7233	4	Bolt	M10 X 70
6	AZ103322	1	Link Chain	(For Corn)
7	AZ63002	1	Bracket	-
8	14M7299	4	Flange Nut	M12
9	03M7211	1	Bolt	M16 X 70
9	03M7212	1	Bolt	M16 X 80
10	24H1698	2	Washer	21/32" X 1-5/8" X 1/4"
11	AFH205780	2	Idler Sprocket	SUB FOR AE27909
12	19M7826	1	Screw	M16 X 70
12	19M7827	1	Screw	M16 X 80
13	03M7197	2	Bolt	M12 X 25
13	03M7200	2	Bolt	M12 X 40
14	24M7103	2	Washer	17.500 X 56 X 5 mm
15	14M7291	2	Flange Nut	M16
16	H234587	1	Guide	LGTH = 656 mm
17	AH232851	1	Drive Sprocket	Z = 22 / 26
17	AXE10874	1	Drive Sprocket	Z = 15 / 22
18	H129716	2	Washer	-
19	H172473	1	Guide	LGTH = 935 mm
20	H172470	1	Support	LGTH = 935 mm
21	AZ100298	1	Chain Link	-
22	AZ100299	1	Chain Link	-
23	24M7053	1	Washer	17 X 30 X 3 mm
24	03M7218	2	Bolt	M10 X 80
25	AH154743	1	Quick Coupler	-
26	AZ103059	1	Link Chain	-
26	AZ103100	1	Link Chain	(For Hillmaster)
27	AZ103062	1	Link Chain	(For Corn)
..	L102616	1	Sealant	-

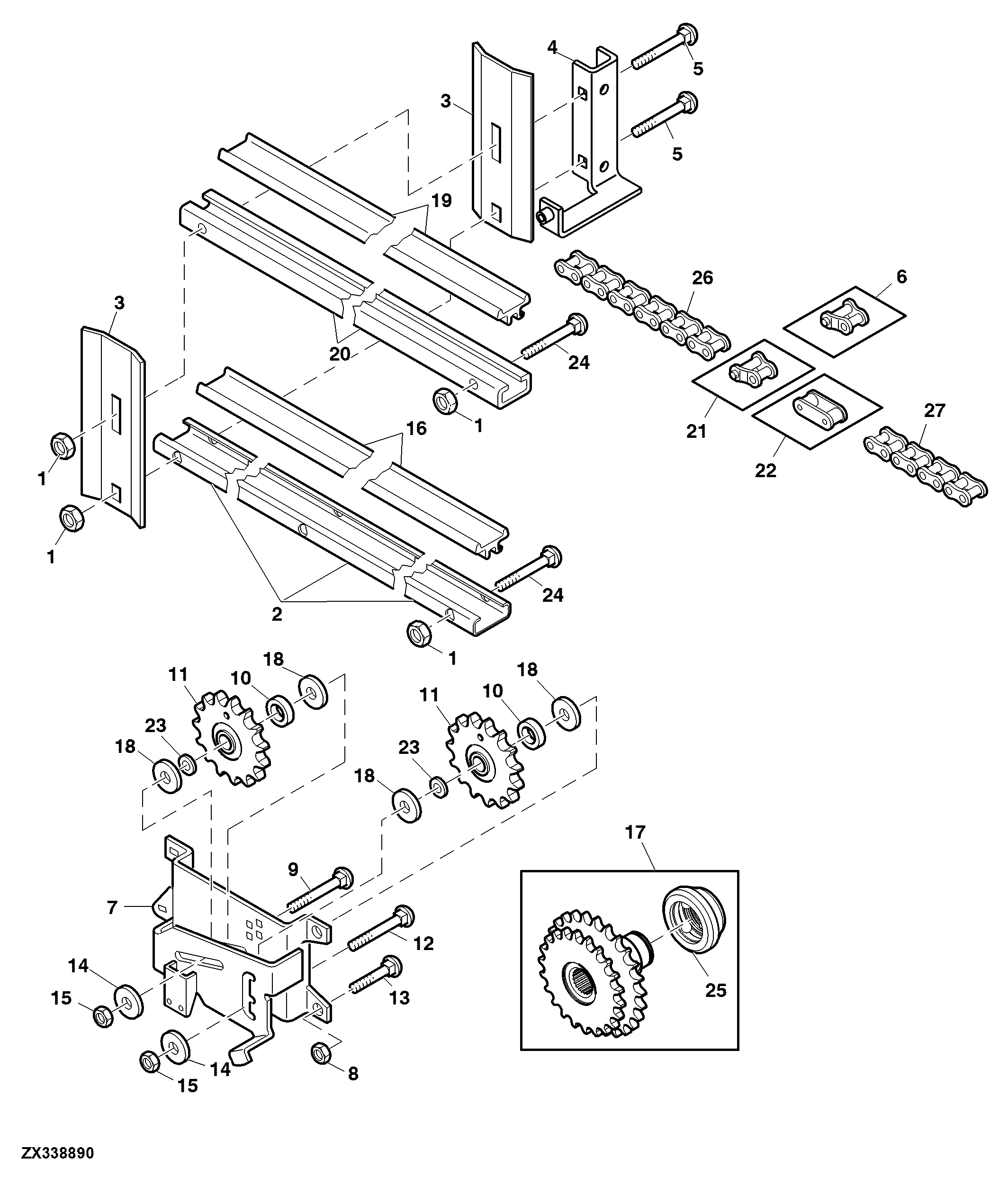

Feeder Conveyor Drive Chian And Idler Bracket
