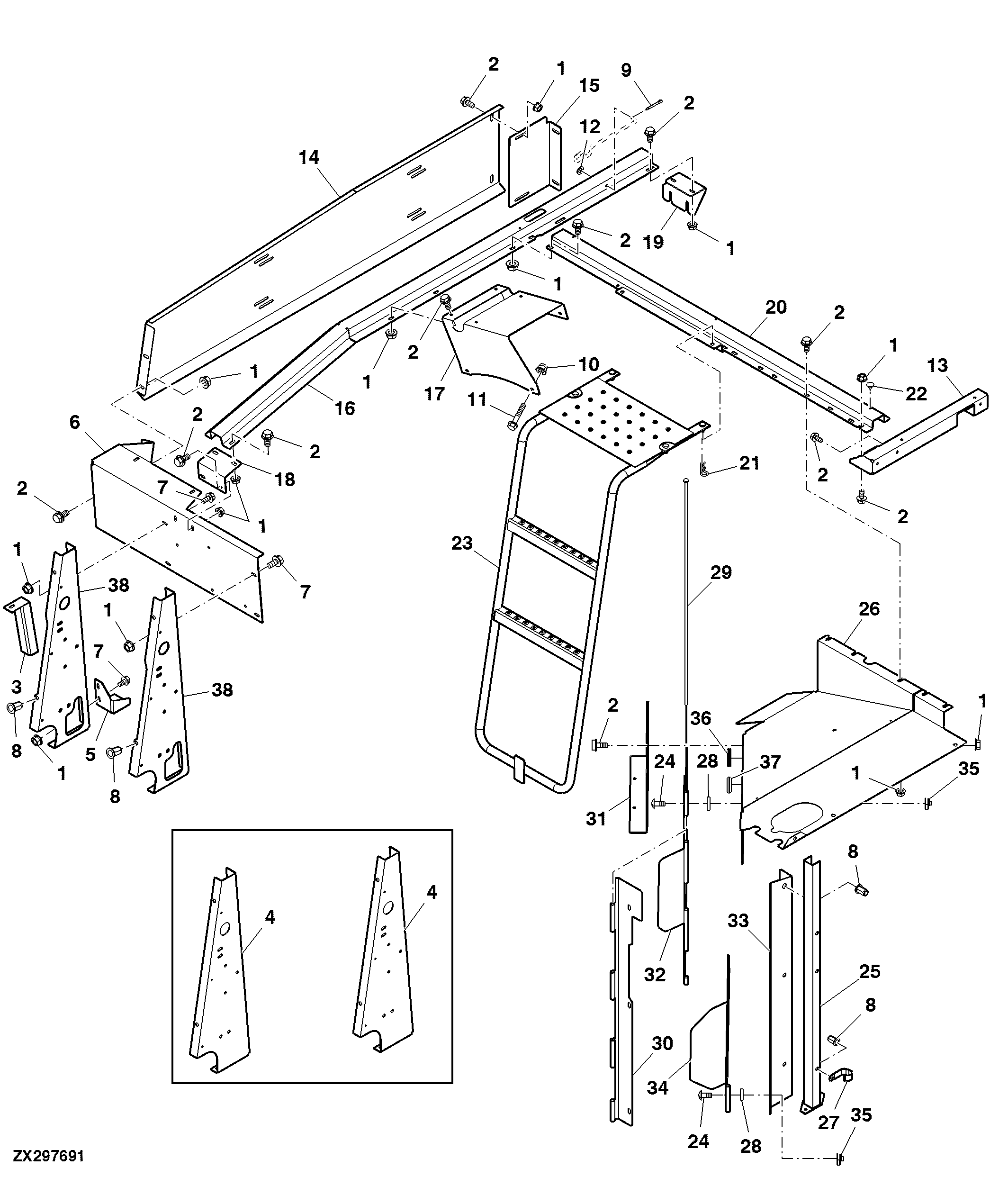

Engine Compartment And Radiator Shell Attaching Parts

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	1	Flange Nut	M8
2	19M7866	1	Screw	M8 X 20
3	AXE11577	1	Bracket	-
4	HXE12619	2	Support	ORDER AXE39448
5	HXE12620	1	Support	-
6	HXE37342	1	Support	SUB FOR HXE12623
7	19M7865	6	Screw	M8 X 16
8	Z51801	10	Nut	-
9	11M7059	1	Cotter Pin	3.200 X 20 mm
10	14M7396	4	Lock Nut	M8
11	19M8318	4	Screw	M8 X 45
12	24M7095	1	Washer	8.400 X 15 X 1.600 mm
13	AH203008	1	Channel	-
14	H175470	1	Panel	-
15	HXE37341	1	Bracket	-
16	AXE24119	1	Support	-
17	H220652	1	Bracket	-
18	HXE12625	1	Support	-
19	HXE12627	1	Support	-
20	HXE12909	1	Support	-
21	J16931	2	Pin	-
22	Z75511	4	Bumper	-
23	AXE18945	1	Ladder	-
24	21M7160	4	BOLT	M8 X 18
25	AH173813	1	Post	-
26	AH232707	1	Cover	-
27	AH90990	3	Clip	-
28	H131531	3	Push Nut	-
29	H175336	1	Pin Fastener	-
30	H212977	1	Hinge	-
31	H234701	1	Bracket	-
32	HXE12792	1	Door	-
33	HXE22512	1	Panel	-
34	HXE37255	1	Panel	-
35	M84971	5	Nut	-
36	Z100324	1	Grommet	-
37	Z53033	2	Grommet	-
38	AXE39448	2	Support	INCLUDES (2) Z51801

Engine Compartment And Radiator Shell Attaching Parts

Нет текстового описания
