Открытый узел

Styling Panel, Chopper

Styling Panel, Chopper

Styling Panel, Chopper

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

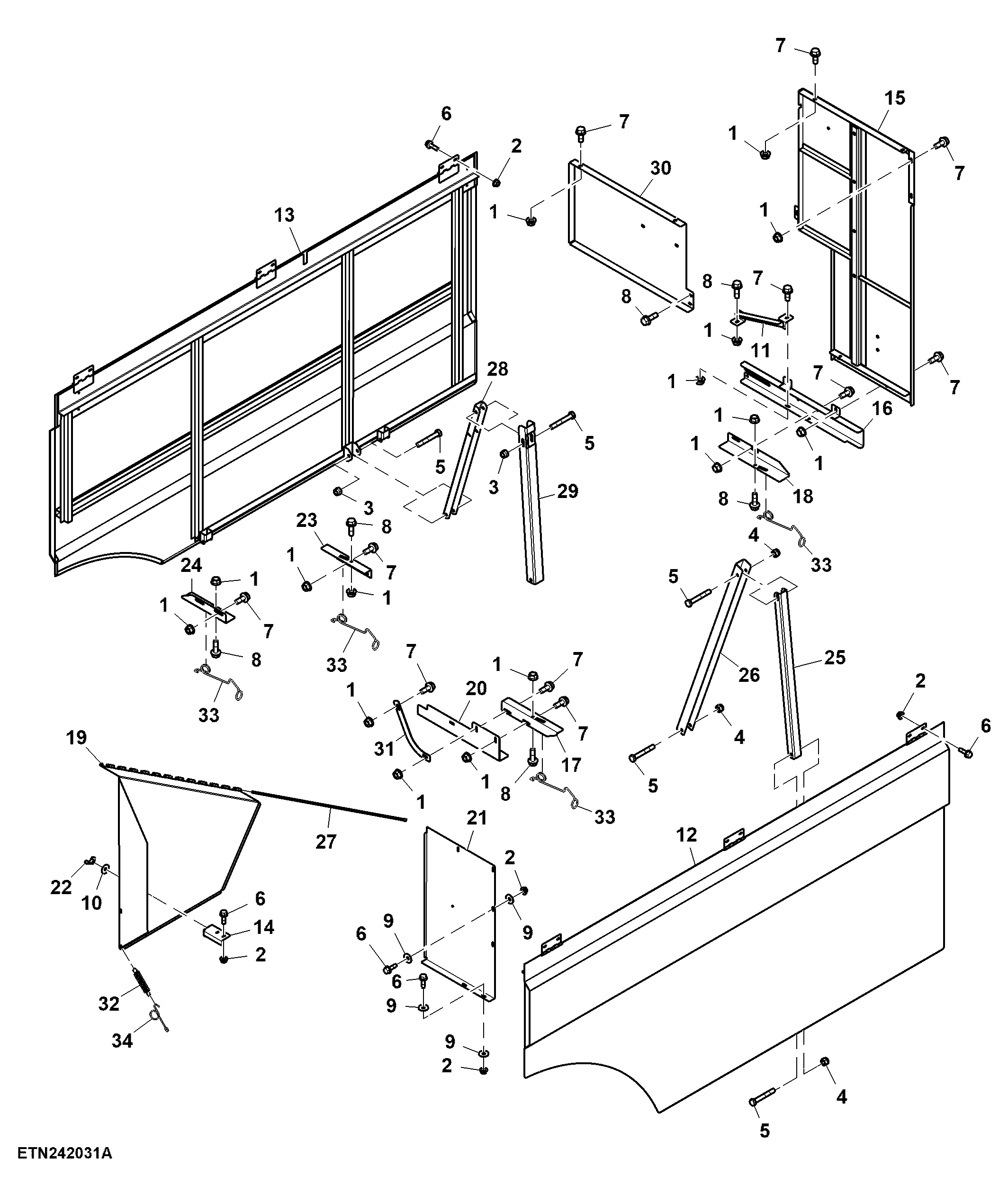

Styling Panel, Chopper

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	27	Flange Nut	M8
2	14M7303	20	Flange Nut	M6
3	14M7517	3	Lock Nut	M10
4	14M7694	3	Lock Nut	M10
5	19M7328	6	Cap Screw	M10 X 70
6	19M7862	20	Screw	M6 X 20
7	19M7866	22	Screw	M8 X 20
8	19M7867	7	Screw	M8 X 25
9	24M7139	12	Washer	6.400 X 18 X 1.600 mm
10	24M7207	1	Washer	8.400 X 24 X 2 mm
11	ADX10753	1	Support	-
12	ADX10764	1	Shield	LH
13	ADX10765	1	Shield	RH
14	ADX11039	1	Holder	-
15	ADX12243	1	Shield	-
16	ADX12244	1	Holder	-
17	DX11357	1	Holder	-
18	DX11358	1	Holder	-
19	DX11556	1	Cover	-
20	DX13795	1	Holder	-
21	DX14904	1	Cover	-
22	DX17258	1	Wing Nut	-
23	YC12330	1	Wear Angle	-
24	DX11358	1	Holder	SUB FOR YC13244
25	YC13528	1	Channel Kit	-
26	YC15829	1	Channel	-
27	YC15979	1	Hinge	-
28	YC25671	1	Reinforcement	-
29	YC25672	1	Strap	-
30	YC27072	1	Angle	-
31	YC32730	1	Gusset	-
32	Z25462	1	Extension Spring	-
33	Z40640	4	Spring	-
34	Z34398	1	HOOK	-
