Straw Walker Shafts, Non Straw Chopper Machines

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	49M6480	1	Shaft Key	8 X 7 X 50 mm
2	YC33115	1	Chain Sprocket	Z = 63
3	Z38395	8	PRESSED FLANGED HOUSING	-
4	YC20272	2	Set Screw	-
5	YC16133	16	Shim	-
6	YC16747	4	Pad	-
7	AYC12812	1	Crankshaft	-
8	14M7517	32	Lock Nut	M10
9	03M7085	9	Bolt	M10 X 30
10	DX12610	16	Bearing	-
11	Z20051	3	BRACKET	-
12	19M7167	7	Cap Screw	M10 X 25
13	YC17114	16	Shim	-
14	AYC11452	1	Crankshaft	-
15	14M7274	22	Nut	M10
16	58M5578	8	Lubrication Fitting	-
17	YC17190	1	Bracket	-
18	YC23596	16	Bearing Housing W/O Bearing	-
19	12M7066	20	Lock Washer	10 mm
20	YC17398	8	Plate	-
21	03M7359	32	Bolt	M10 X 85
22	03M7098	3	Bolt	M10 X 35
23	ADX11299	4	Eccentric Locking Collar	-
24	19M7168	1	Cap Screw	M10 X 30
25	ADX11295	4	Ball Bearing	-
26	24M7028	4	Washer	10.500 X 20 X 2 mm
27	Z38380	4	GUARD	-
28	YC20431	4	Nut	-

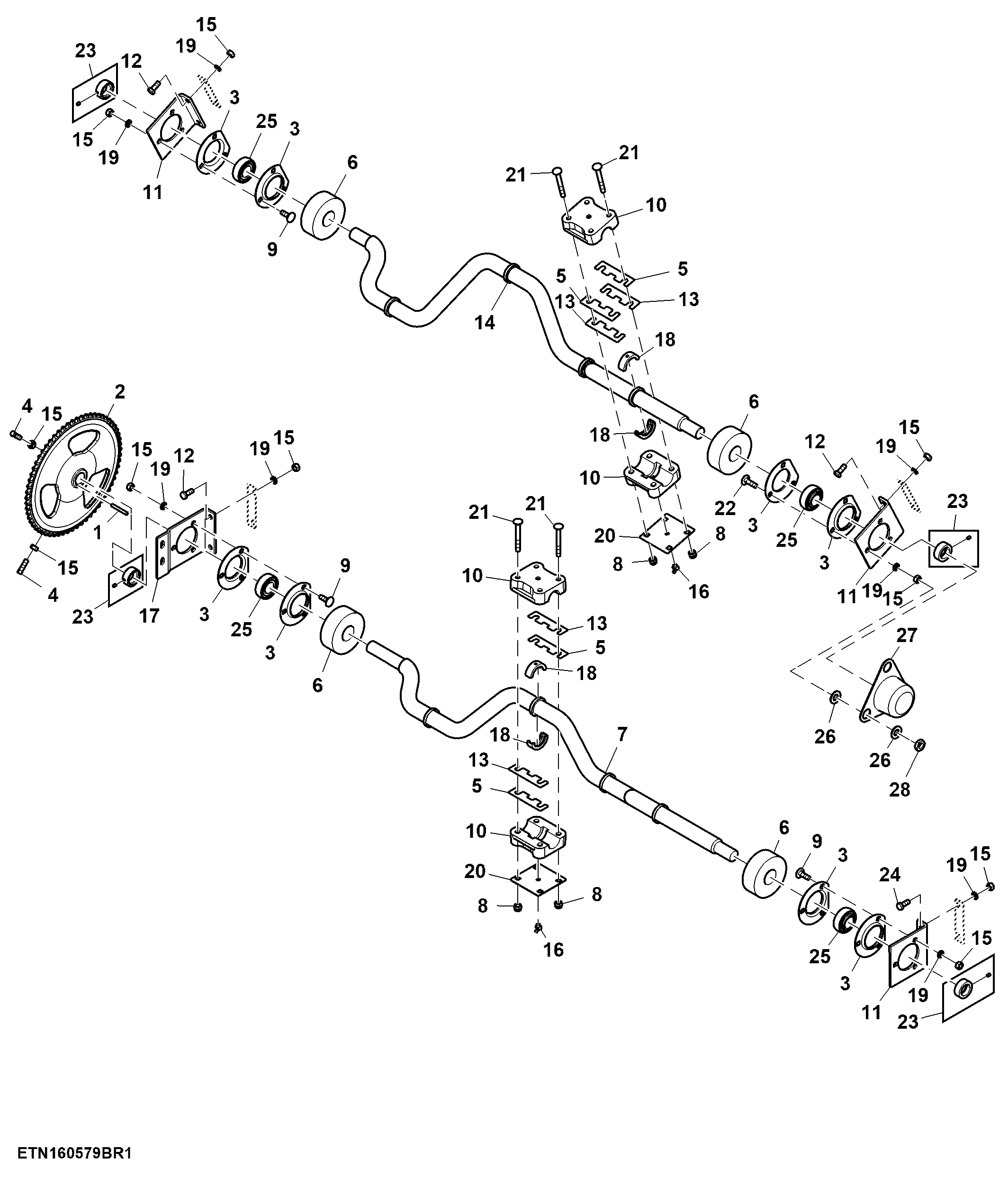

Straw Walker Shafts, Non Straw Chopper Machines

Нет текстового описания
