Открытый узел

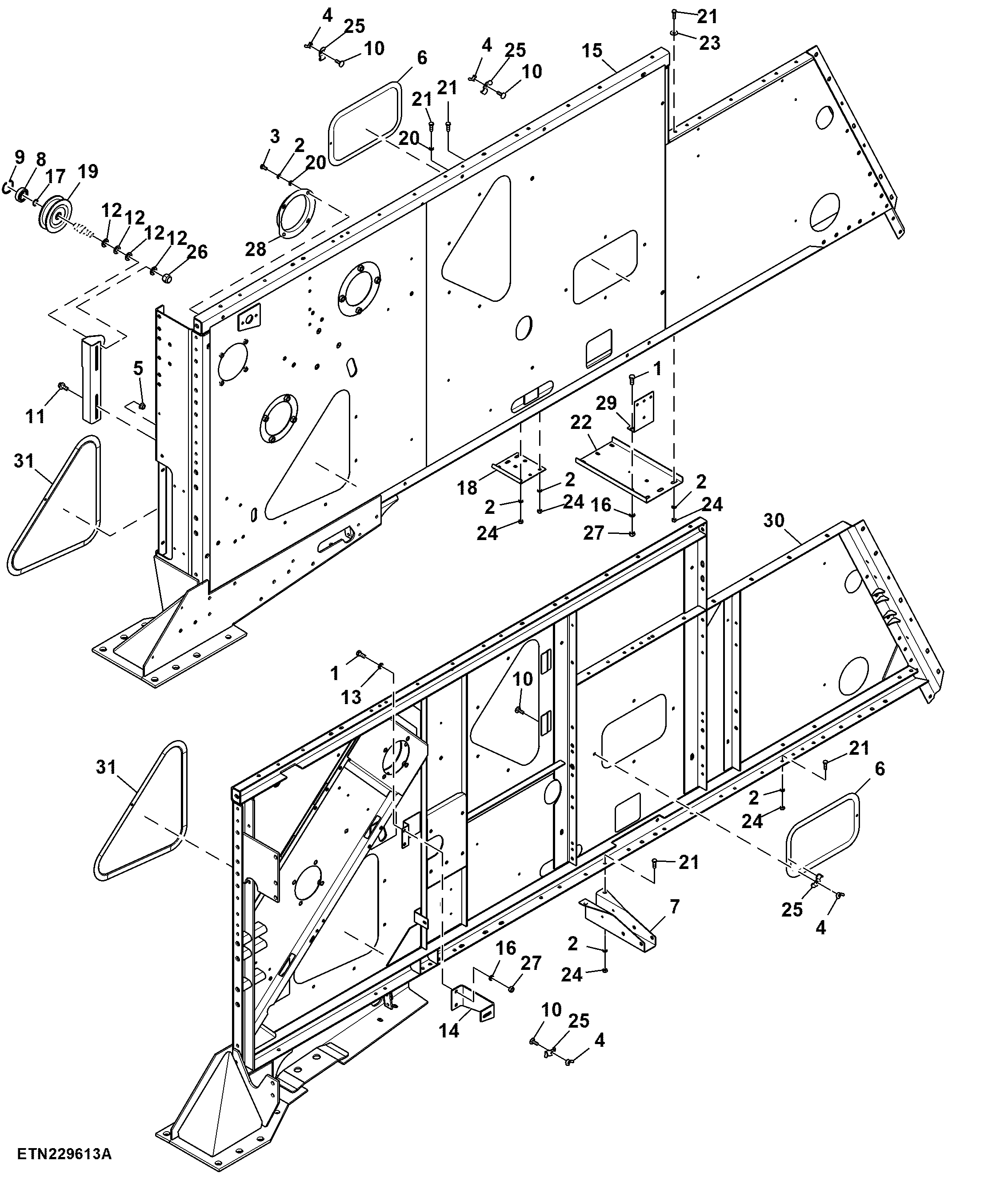

Side Wall, SynchroSmart™ Transmission

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7167	4	Cap Screw	M10 X 25
2	12M7065	17	Lock Washer	8 mm
3	19M7162	4	Cap Screw	M8 X 16
4	DX17258	24	Wing Nut	-
5	14M7296	2	Flange Nut	M10
6	Z20713	2	Cover	-
7	YC13525	1	Reinforcement	-
8	AYC18039	1	Ball Bearing	-
9	YC20297	1	Snap Ring	-
10	03M7093	24	Bolt	M8 X 25
11	19M7785	2	Screw	M10 X 25
12	24M7097	4	Washer	17 X 28 X 2.500 mm
13	24M7028	2	Washer	10.500 X 20 X 2 mm
14	YC12284	1	Holder	-
15	ADX14298	1	Side Wall	-
15	ADX12098	1	Reinforcement	-
15	YC32737	1	Channel	-
16	12M7066	4	Lock Washer	10 mm
17	YC20301	1	Snap Ring	-
18	DX11508	1	Plate	-
19	YC33157	1	Pulley	-
20	24M7055	5	Washer	8.400 X 16 X 1.600 mm
21	19M7163	13	Cap Screw	M8 X 25
22	DX11555	1	Plate	-
23	24M7207	3	Washer	8.400 X 24 X 2 mm
24	14M7273	13	Nut	M8
25	Z20367	24	Clamp	-
26	14M7697	1	Lock Nut	M16
27	14M7274	4	Nut	M10
28	YC23712	1	Ring	-
29	YC17018	1	Holder	-
30	ADX12627	1	Side Wall	-
30	AYC26330	1	Side Wall	-
30	YC15159	1	Reinforcement	-
30	AYC11829	1	Reinforcement	-
31	Z20917	4	COVER	-

Side Wall, SynchroSmart™ Transmission
