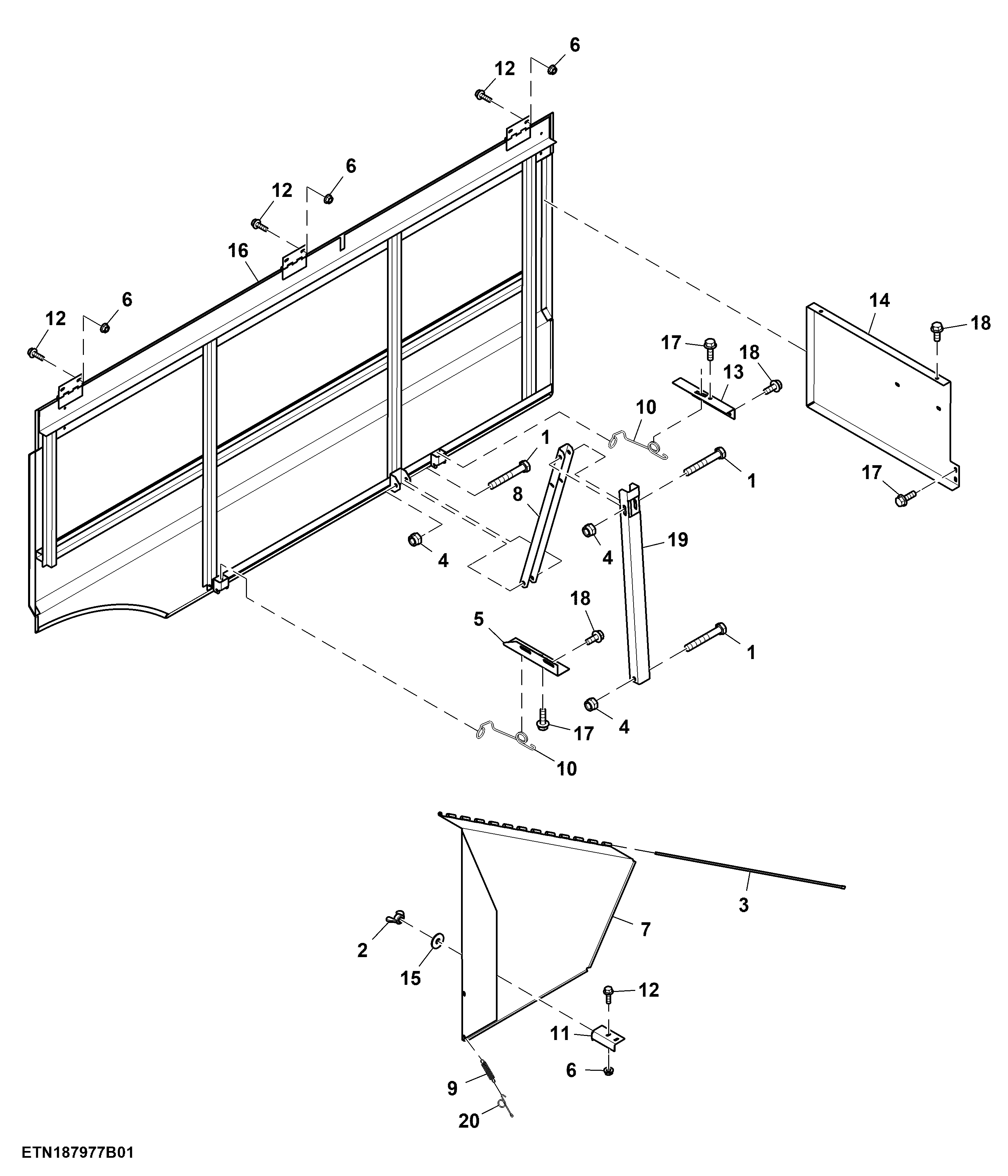

Side Panel and Cover, for Chopper Assembly, RH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7328	3	Cap Screw	M10 X 70
2	DX17258	2	Wing Nut	SUB FOR YC12352
3	YC15979	1	Hinge	-
4	14M7517	3	Lock Nut	M10
5	DX11358	1	Holder	SUB FOR YC13244
6	14M7303	8	Flange Nut	M6
7	DX11556	1	Cover	-
8	YC25671	1	Reinforcement	-
9	Z25462	1	Extension Spring	-
10	Z40640	2	Spring	-
11	ADX11039	1	Holder	-
12	19M7862	8	Screw	M6 X 20
13	YC12330	1	Wear Angle	-
14	YC27072	1	Angle	-
15	24M7207	1	Washer	8.400 X 24 X 2 mm
16	ADX10765	1	Shield	-
17	19M7867	4	Screw	M8 X 25
18	19M7866	6	Screw	M8 X 20
19	YC25672	1	Strap	-
20	Z34398	1	HOOK	-

Side Panel and Cover, for Chopper Assembly, RH

Нет текстового описания
