Frame Support, Long Member and Cross Member

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC27641	1	Frame	RH
1	AYC27640	1	Frame	LH
2	AYC27638	1	Frame	LH
2	AYC27639	1	Frame	RH
3	AYC27647	1	Frame	-
4	AYC27648	1	Frame	-
5	YC33985	1	Angle	-
6	YC33986	1	Angle	-
7	YC33987	1	Angle	-
8	YC33988	1	Angle	-
9	YC33983	1	Angle	-
10	YC33984	1	Angle	-
11	YC33989	4	Angle	-
12	YC33990	2	Angle	-
13	YC33981	1	Angle	RH
13	YC33982	1	Angle	LH
14	AYC27646	1	Frame	-
15	12M7066	4	Lock Washer	10 mm
16	14M7274	2	Nut	M10
17	24M7207	4	Washer	8.400 X 24 X 2 mm
18	14M7296	69	Flange Nut	M10
19	19M7167	2	Cap Screw	M10 X 25
20	19M7168	3	Cap Screw	M10 X 30
21	AYC27642	1	Frame	LH
21	AYC27643	1	Frame	RH
22	19M7288	2	Cap Screw	M8 X 30
23	19M7784	73	Screw	M10 X 20
24	19M7785	2	Screw	M10 X 25
25	24M7096	8	Washer	10.500 X 18 X 1.600 mm
26	AYC27644	1	Frame	LH
26	AYC27645	1	Frame	RH

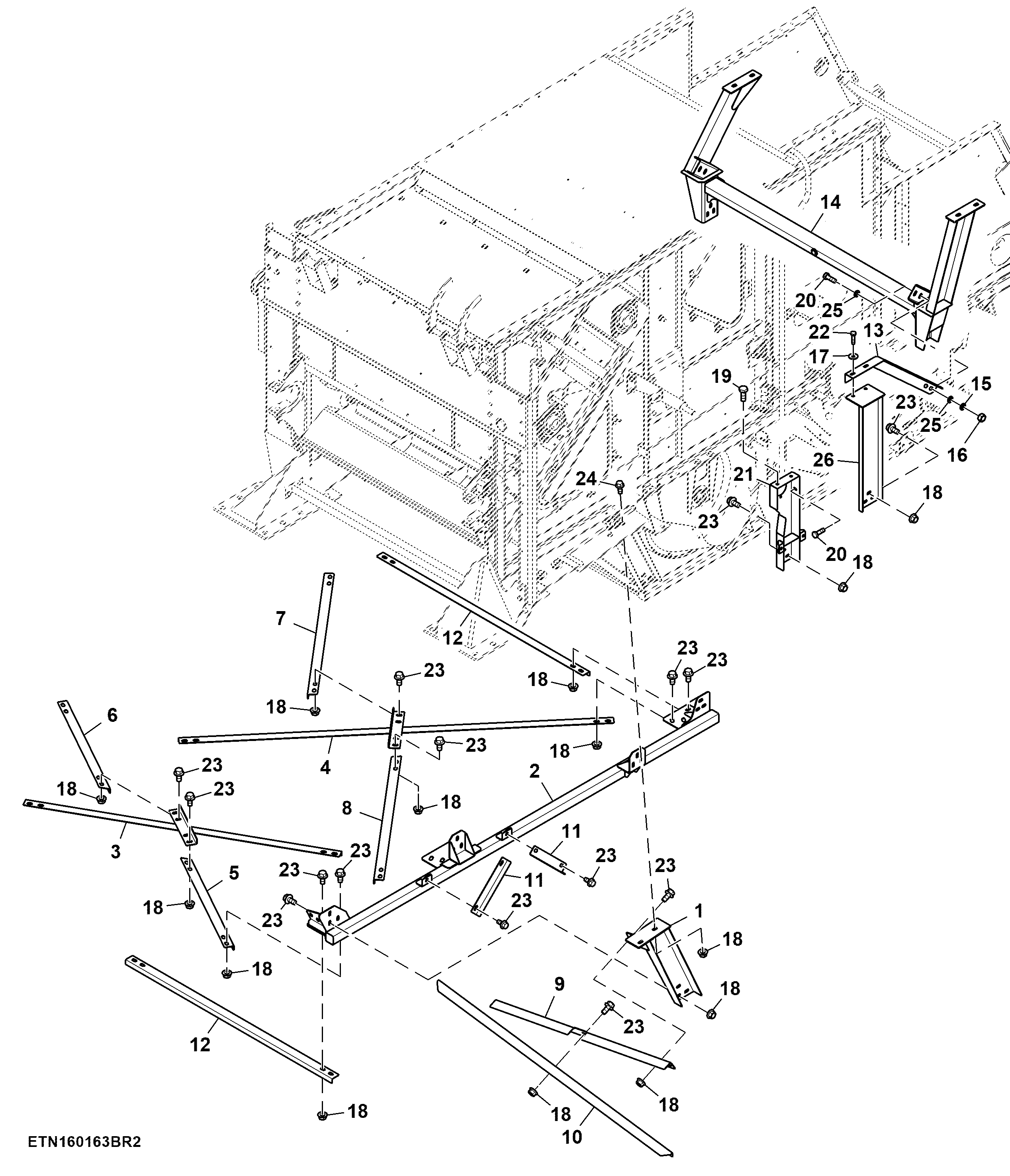

Frame Support, Long Member and Cross Member

Нет текстового описания
