Открытый узел

Dispersive Parts

Dispersive Parts

Dispersive Parts

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Dispersive Parts

Нет текстового описания

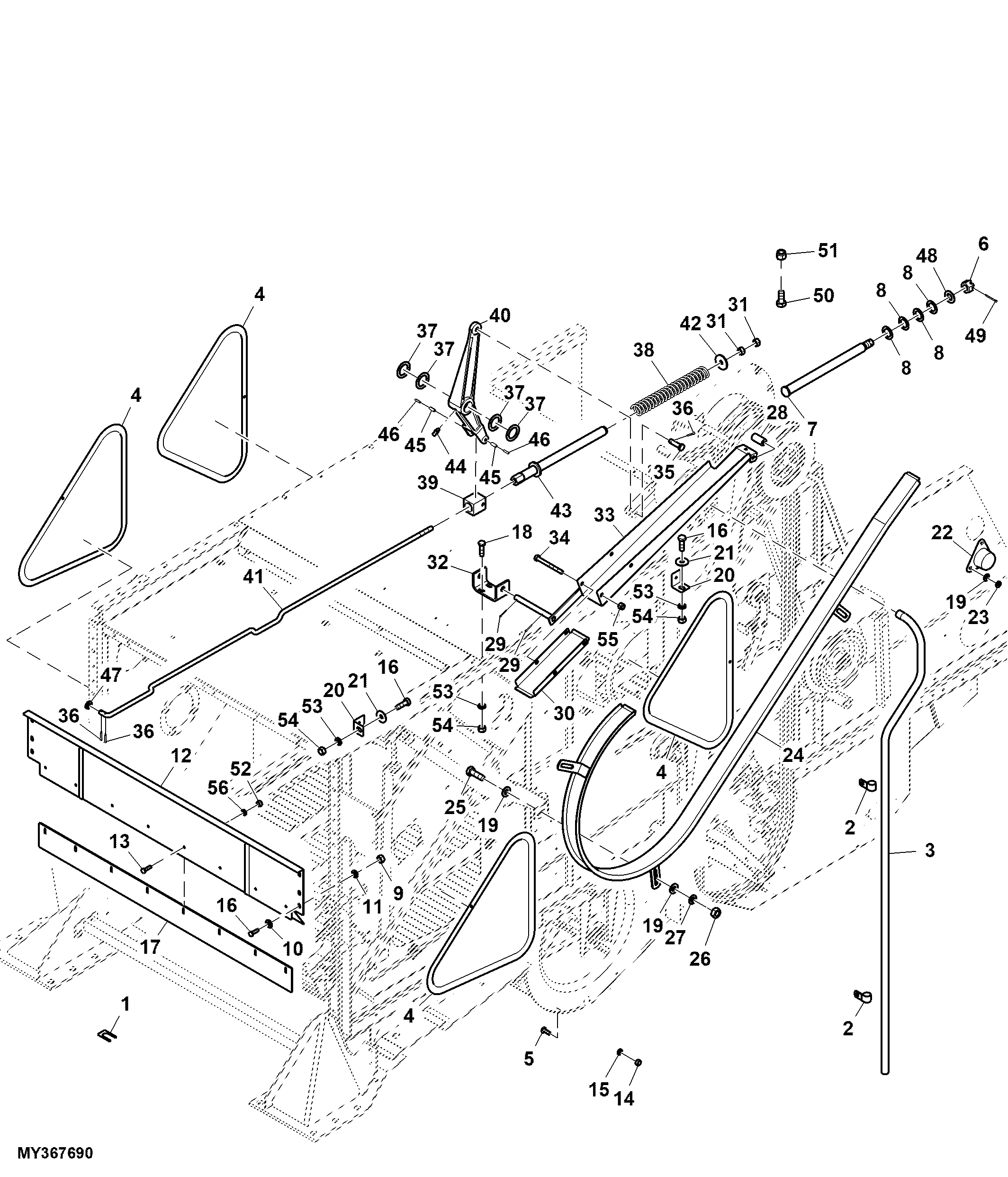

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC16377	10	Strap	-
2	YC13243	2	Clamp	-
3	AYC11114	1	Pipe	-
4	Z20917	4	COVER	-
5	YC20403	4	Screw	-
6	YC20281	1	Nut	-
7	YC15423	1	Bolt	-
8	L19162	4	Shim	-
9	14M7273	1	Nut	M8
10	24M7055	1	Washer	8.400 X 16 X 1.600 mm
11	12M7065	1	Lock Washer	8 mm
12	AYC11691	1	Cover	-
13	19M7077	8	Cap Screw	M6 X 20
14	14M7272	4	Nut	M6
15	12M7006	4	Lock Washer	6 mm
16	19M7163	1	Cap Screw	M8 X 25
17	DX11954	1	Isolator	-
18	19M7288	1	Cap Screw	M8 X 30
19	24M7028	1	Washer	10.500 X 20 X 2 mm
20	YC23722	5	Angle	-
21	24M7207	5	Washer	8.400 X 24 X 2 mm
22	Z38380	1	GUARD	-
23	YC20431	1	Nut	-
24	AYC11099	1	Fender	-
25	19M7168	3	Cap Screw	M10 X 30
26	14M7140	3	Nut	M10
27	12M7013	3	LOCK WASHER	10.200 mm
28	Z31640	1	BUSHING	-
29	YC20415	2	Cotter Pin	-
30	YC13437	1	Shear Plate	-
31	14M7031	2	Nut	M12
32	YC17196	1	Retainer	-
33	AYC11100	1	Fender	-
34	19M7668	2	Cap Screw	M10 X 100
35	45M3717	1	Pin Fastener	12 X 45 mm
36	YC20419	3	Cotter Pin	-
37	YC16672	4	Washer	-
38	Z22116	1	SPRING	-
39	Z22110	1	GUIDE	-
40	YC17318	1	Lever	-
41	YC13268	1	Rod	-
42	YC11783	1	Washer	-
43	AYC12381	1	Sleeve	-
44	58M5573	1	Lubrication Fitting	-
45	34M7061	2	Spring Pin	8 X 20 mm
46	34M7030	2	Spring Pin	5 X 20 mm
47	24M7047	1	Washer	13 X 24 X 2.500 mm
48	24M7051	1	Washer	21 X 37 X 3 mm
49	11M7024	1	Cotter Pin	4 X 36 mm
50	19M7283	2	Cap Screw	M16 X 35
51	14M7697	2	Lock Nut	M16
52	14M7027	1	NUT	M6
53	12M7008	7	LOCK WASHER	8 mm
54	14M7029	7	Nut	M8
55	14M7694	2	Lock Nut	M10
56	12M7099	2	Lock Washer	6 mm
