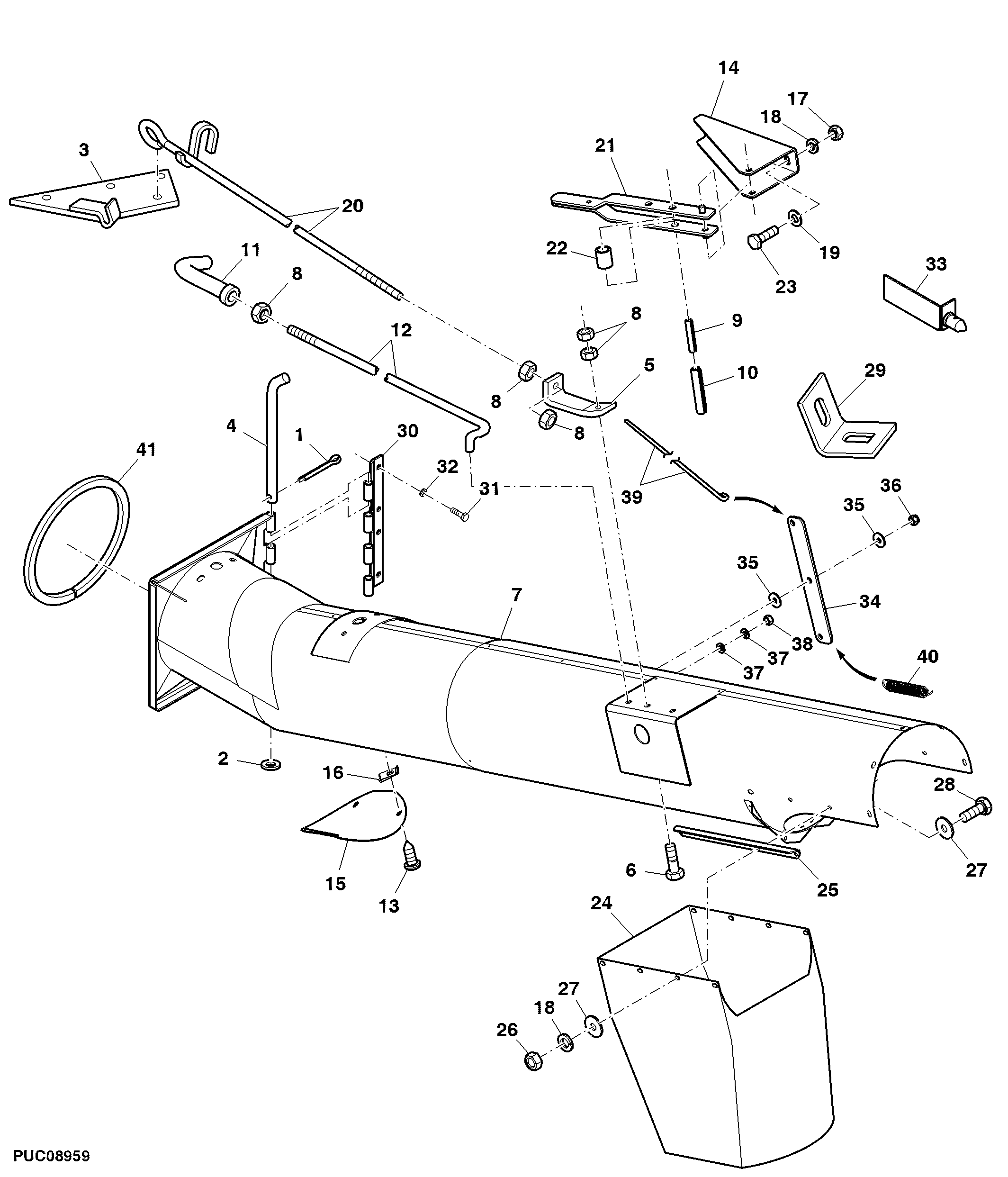

Unloading Tube, Grain Tank ( - 020205)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC20419	1	Cotter Pin	-
2	24M7044	1	Washer	13 X 20 X 2 mm
3	AYC21924	1	Load Rated Hook	-
4	Z21090	1	Pin Fastener	-
5	YC13392	1	Holder	-
6	19M7387	1	Cap Screw	M12 X 40
7	AYC19221	1	Tube	-
8	14M7031	1	Nut	M12
9	34M7054	1	Spring Pin	10 X 50 mm
10	34M7044	1	Spring Pin	6 X 50 mm
11	AYC19969	1	Hook	-
12	YC13391	1	Rod	-
13	37M7440	2	Screw	-
14	YC27049	1	Support	-
15	Z22294	1	COVER	-
16	Z20443	2	NUT	-
17	14M7029	1	Nut	M8
18	12M7008	1	LOCK WASHER	8 mm
19	24M7055	1	Washer	8.400 X 16 X 1.600 mm
20	AYC11922	1	Cradle	-
21	AYC19968	1	Latch	-
22	Z22129	1	BUSHING	-
23	19M7163	2	Cap Screw	M8 X 25
24	YC17207	1	Limit Curtain	-
25	Z38539	2	REINFORCEMENT	-
26	14M7027	1	NUT	M6
27	24M7055	1	Washer	8.400 X 16 X 1.600 mm
28	19M10106	1	Screw	M6 X 16
29	-	1	Part 29	-
30	AYC10820	1	Hinge	-
31	19M7169	4	Cap Screw	M10 X 35
32	12M7013	4	LOCK WASHER	10.200 mm
33	AYC19222	1	Angle	-
34	YC22397	1	Angle Kit	-
35	24M7207	2	Washer	8.400 X 24 X 2 mm
36	14M7452	1	Lock Nut	M8
37	24M7055	2	Washer	8.400 X 16 X 1.600 mm
38	14M7029	1	Nut	M8
39	YC22928	1	Cable	-
40	L12259	1	Spring	-
41	YC27703	1	Insulator	-

Unloading Tube, Grain Tank ( - 020205)

Нет текстового описания
