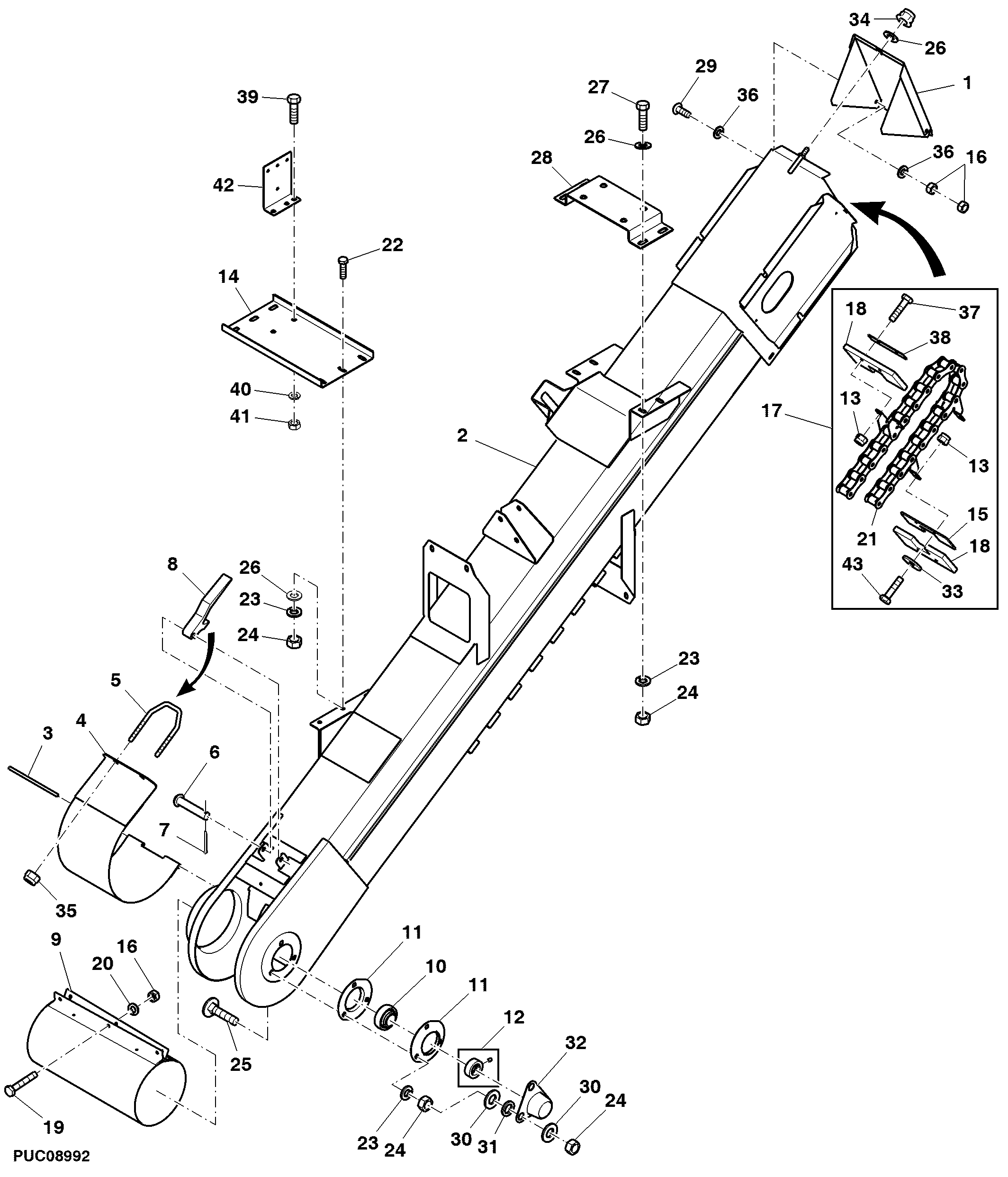

Tailings Elevators ( - 020211)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC19456	1	Holder	-
2	AYC26867	1	Elevator	SUB FOR AYC23876
3	YC16729	1	Pin Fastener	-
4	AZ25445	1	COVER	-
5	YC27251	1	U-Bolt	-
6	Z21059	1	Pin Fastener	-
7	11M7009	1	Cotter Pin	2 X 16 mm
8	Z11406	1	LEVER	-
9	AYC12502	1	Clamp	-
10	ADX11301	1	Ball Bearing	USE WITH ADX11302; SUB FOR AYC18051
11	P47232	2	PRESSED FLANGED HOUSING	-
12	ADX11302	1	Eccentric Locking Collar	USE WITH ADX11301
12	AYC18088	1	Eccentric Locking Collar	USE WITH AYC18051
13	14M7350	1	Lock Nut	M6
14	YC12738	1	Sheet	-
15	YC13338	3	Plate	TK = 3 mm
15	DX10440	3	Plate	TK = 5 mm, SUB FOR YC28472
16	14M7027	1	NUT	M6
17	AYC22080	1	Gatherer Chain	-
18	DX15334	39	Paddle	SUB FOR YC13339
19	19M10109	1	Screw	M6 X 45
20	12M7099	1	Lock Washer	6 mm
21	AYC11060	1	Gatherer Chain	-
22	19M7288	1	Cap Screw	M8 X 30
23	12M7008	1	LOCK WASHER	8 mm
24	14M7029	1	Nut	M8
25	03M7069	1	Bolt	M8 X 35
26	24M7055	1	Washer	8.400 X 16 X 1.600 mm
27	19M7163	1	Cap Screw	M8 X 25
28	YC12739	1	Support	-
29	YC20403	1	Screw	-
30	24M7028	1	Washer	10.500 X 20 X 2 mm
31	YC17380	1	Washer	-
32	Z38380	1	GUARD	-
33	YC16134	12	Washer	-
34	14M7396	1	Lock Nut	M8
35	14M7452	1	Lock Nut	M8
36	24M7054	1	Washer	6.400 X 12 X 1.600 mm
37	19M10107	1	Screw	M6 X 25
38	YC11752	1	Strap	-
39	19M7167	1	Cap Screw	M10 X 25
40	12M7013	1	LOCK WASHER	10.200 mm
41	14M7140	1	Nut	M10
42	YC17018	1	Holder	-
43	19M7160	16	Cap Screw	M6 X 30
