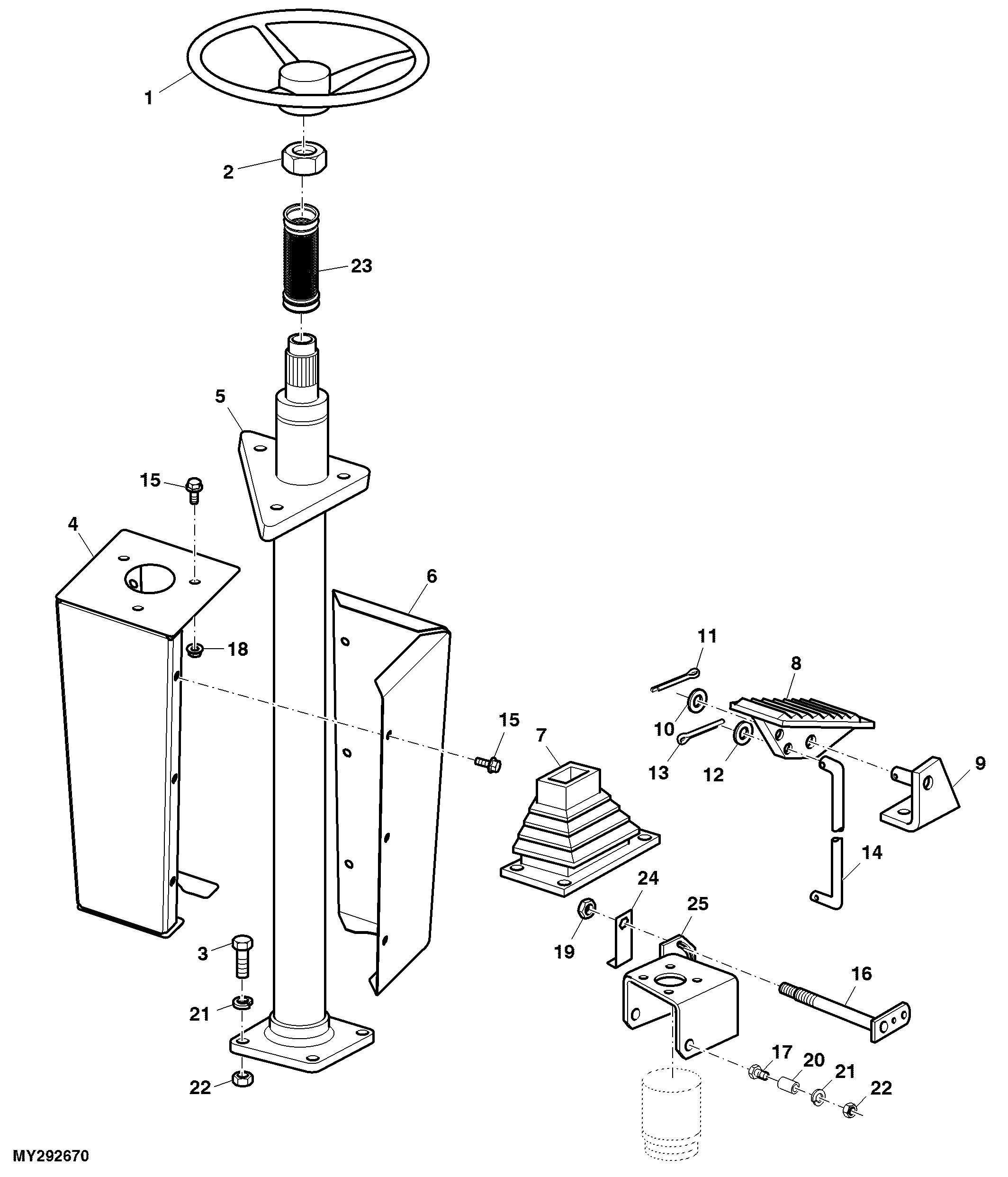

Steering Column Assembly ( - 020224)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC18270	1	Steering Column	-
2	YC20286	1	Nut	-
3	19M7167	4	Cap Screw	M10 X 25
4	-	1	Part 4	-
5	AYC11492	1	Steering Column	-
6	-	1	Part 6	-
7	YC15295	1	Boot	-
8	Z11279	1	PEDAL	-
9	AYC20176	1	Retainer	-
10	24M7085	1	Washer	15 X 28 X 2.500 mm
11	YC20426	1	Cotter Pin	-
12	24M7055	2	Washer	8.400 X 16 X 1.600 mm
13	11M7012	2	Cotter Pin	3.200 X 16 mm
14	YC24026	1	Bail	-
15	19M7775	9	Screw	M6 X 16
16	AYC20182	1	Pivot	-
17	19M7168	2	Cap Screw	M10 X 30
18	14M7303	3	Flange Nut	M6
19	YC20360	1	Nut	-
20	Z32649	2	Spacer	-
21	12M7013	6	LOCK WASHER	10.200 mm
22	14M7140	6	Nut	M10
23	-	1	Part 23	-
24	YC24027	1	Lock Plate	-
25	DX13135	1	Support	SUB FOR YC15417 APPL

Steering Column Assembly ( - 020224)
