Открытый узел

Shift Lever and Linkage, LH

Shift Lever and Linkage, LH

Shift Lever and Linkage, LH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

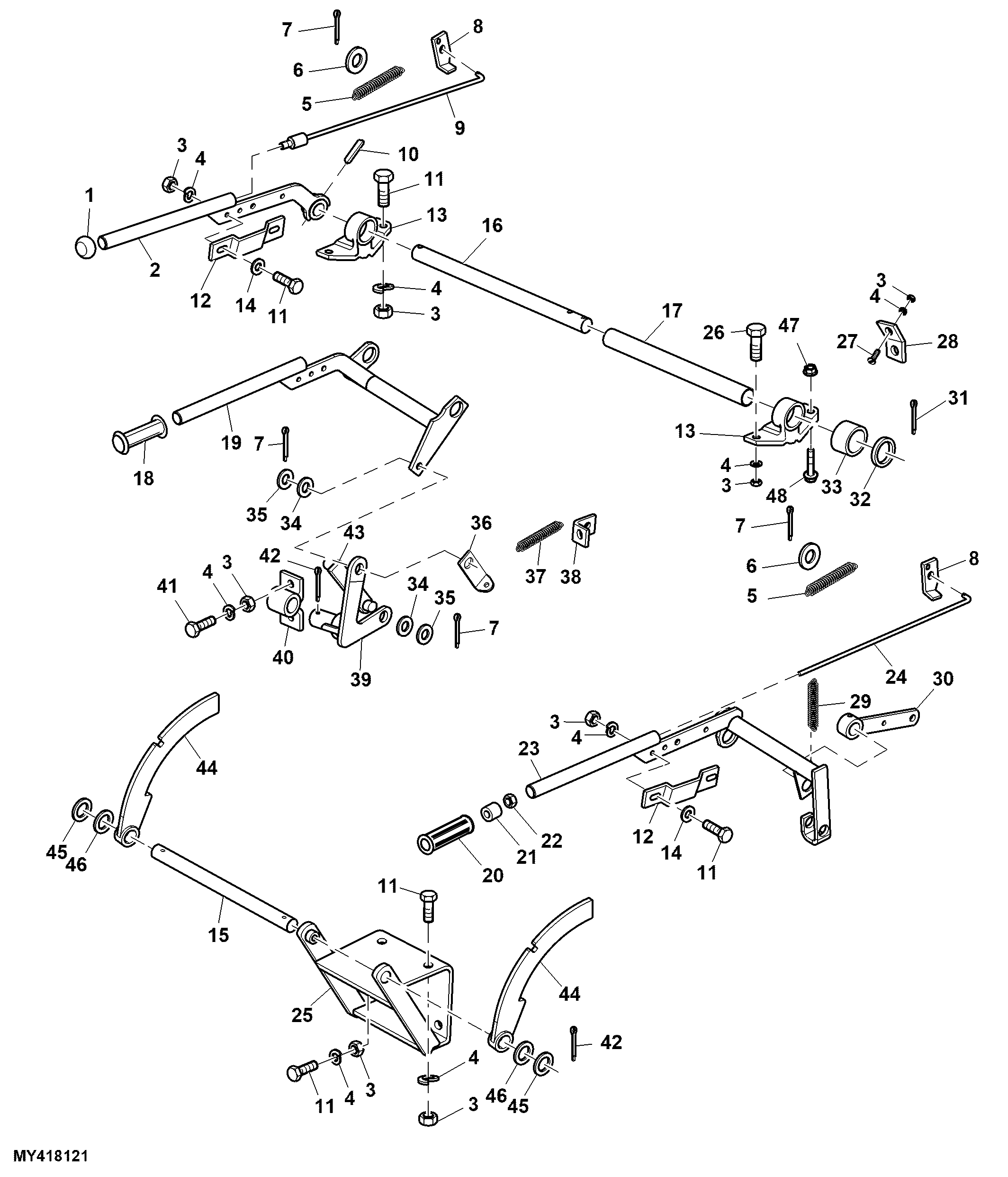

Shift Lever and Linkage, LH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC28178	1	Knob	SUB FOR Z34446
2	ADX12358	1	Handle	-
3	14M7273	10	Nut	M8
4	12M7008	10	LOCK WASHER	8 mm
5	Z21613	2	EXTENSION SPRING	-
6	24M7028	2	Washer	10.500 X 20 X 2 mm
7	YC20416	10	Cotter Pin	-
8	Z21834	2	LATCH	-
9	AYC20178	1	Hook Bolt	-
9	ADX12363	1	Push Rod	-
10	34M7047	1	Spring Pin	8 X 40 mm
11	19M7163	10	Cap Screw	M8 X 25
12	Z36022	2	RETAINER	-
13	Z10207	2	BEARING HOUSING W/O BEARING	-
14	24M7055	4	Washer	8.400 X 16 X 1.600 mm
15	Z40219	1	Shear Pin	-
16	Z21829	1	SHAFT	-
17	Z21827	1	SPACER	-
18	YC16623	1	Handle	-
19	AYC12286	1	Steering Control Unit	-
19	ADX12356	1	Handle	-
20	YC28180	2	Control Lever	SUB FOR YC16620
21	Z21823	1	KNOB	-
22	14M7027	2	NUT	M6
23	AYC12449	1	Lever	-
23	ADX12357	1	Lever	-
24	DX14297	1	Push Rod	-
24	YC16618	1	Hook Bolt	-
25	AYC12818	1	Bracket	-
26	YC20408	2	Screw	-
27	19M7139	10	Cap Screw	M8 X 20
28	YC26653	1	Plate	-
29	E10086	1	Extension Spring	-
30	AYC10965	1	Lift Arm	-
30	ADX12364	1	Lift Arm	-
31	11M7038	1	Cotter Pin	6.300 X 40 mm
32	YC12618	3	Washer	-
33	YC24039	1	Spacer	-
34	Z27187	2	WASHER	-
35	Z27186	2	SHIM	-
36	DX11264	1	Bracket	SUB FOR Z22572 APPL
37	Z35544	1	EXTENSION SPRING	-
38	YC17374	1	Angle	-
39	YC16612	1	Lever	-
40	YC16611	1	Bearing Housing W/O Bearing	-
41	19M7288	10	Cap Screw	M8 X 30
42	11M7087	1	Cotter Pin	4 X 40 mm
43	AZ10984	1	STRAP	-
44	Z11325	2	SECTOR	-
44	DX14315	1	Sector	-
45	24M7099	2	Washer	21 X 34 X 3 mm
46	Z27188	8	SHIM	-
47	14M7298	14	Flange Nut	M8
48	19M8317	1	Screw	M8 X 40
