Открытый узел

Beater Pulley Drive, Non Straw Chopper Machines

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC11099	1	Fender	-
2	DX19100	1	Hub	SUB FOR Z11562
3	DX12711	1	Pulley	-
4	19M8498	1	Cap Screw	M10 X 65
5	14M7274	1	Nut	M10
6	12M7066	1	Lock Washer	10 mm
7	YC29226	1	V-Belt	-
8	AYC11100	1	Fender	-
9	YC13437	1	Shear Plate	-
10	19M7668	2	Cap Screw	M10 X 100
11	14M7694	2	Lock Nut	M10
12	Z31640	1	BUSHING	-
13	YC17196	1	Retainer	-
14	19M7288	1	Cap Screw	M8 X 30
15	14M7452	2	Lock Nut	M8
16	12M7065	8	Lock Washer	8 mm
17	YC12284	1	Holder	-
18	19M7167	1	Cap Screw	M10 X 25
19	24M7028	1	Washer	10.500 X 20 X 2 mm
20	19M7301	8	Cap Screw	M8 X 40
21	49M7016	1	Shaft Key	12 X 8 X 80 mm
22	YC20415	2	Cotter Pin	-
23	YC13435	1	Wear Angle	-
24	49M7074	1	Shaft Key	12 X 8 X 70 mm

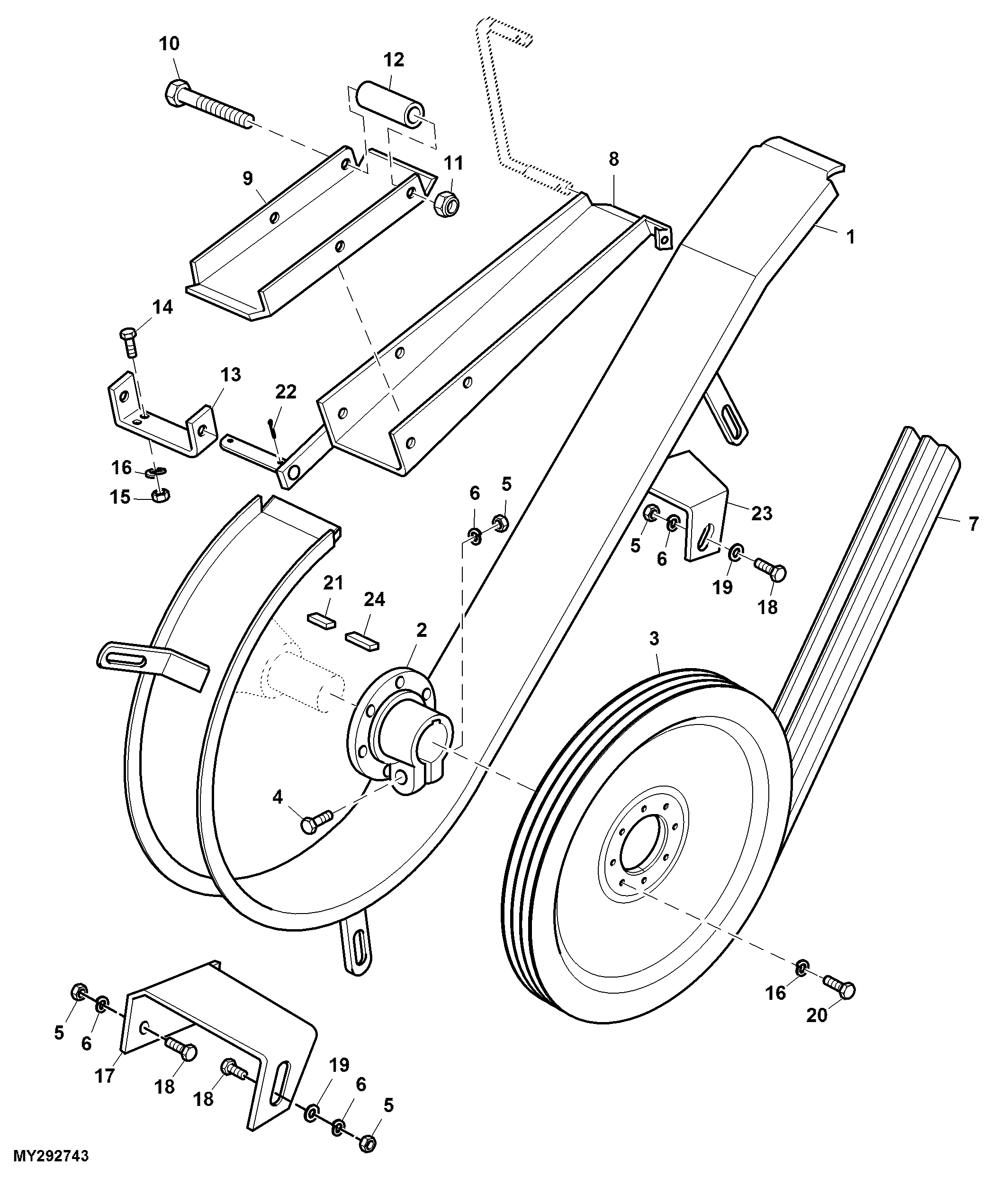

Beater Pulley Drive, Non Straw Chopper Machines
