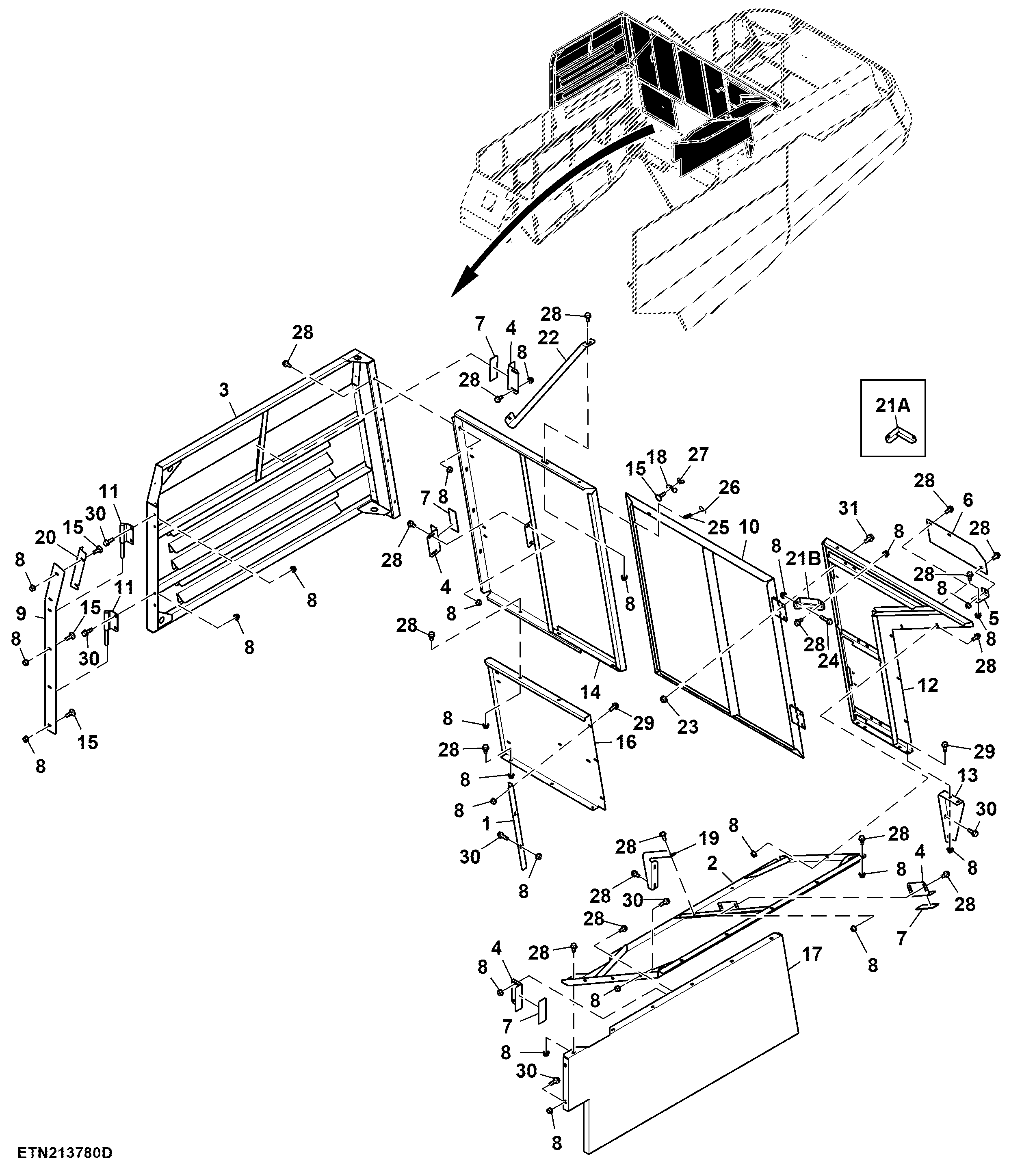

Rear Cover Panels

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DX15555	1	Support	-
2	ADX13242	1	Cover	-
3	ADX13008	1	Side Wall	-
4	HXE81915	4	Bracket	-
5	DX16177	1	Angle	-
6	DX16405	1	Angle Kit	-
7	H143453	4	Pad	-
8	14M7298	63	Flange Nut	M8
9	ADX13127	1	Support	-
10	ADX13670	1	Flap	-
11	ADX13413	2	Hinge	-
12	ADX13671	1	Shield	-
13	DX17025	1	Reinforcement	-
14	ADX13672	1	Side Wall	-
15	03M7093	8	Bolt	M8 X 25
16	DX17026	1	Side Wall	-
17	ADX13243	1	Cover	-
18	Z20367	2	Clamp	-
19	DX16102	1	Support	-
20	DX15878	1	Support	-
22	DX18064	1	Reinforcement	-
23	14M7439	4	Flange Nut	M6
24	19M8291	1	Screw	M8 X 35
25	Z25462	1	Extension Spring	-
26	Z34398	1	HOOK	-
27	14M7020	2	Wing Nut	M8
28	19M7865	46	Screw	M8 X 16
29	19M7866	5	Screw	M8 X 20
30	19M7867	13	Screw	M8 X 25
31	19M7774	4	Screw	M6 X 12
21A	DX18039	1	Reinforcement	ORDER DX22057
21B	DX22057	1	Reinforcement	-
