Открытый узел

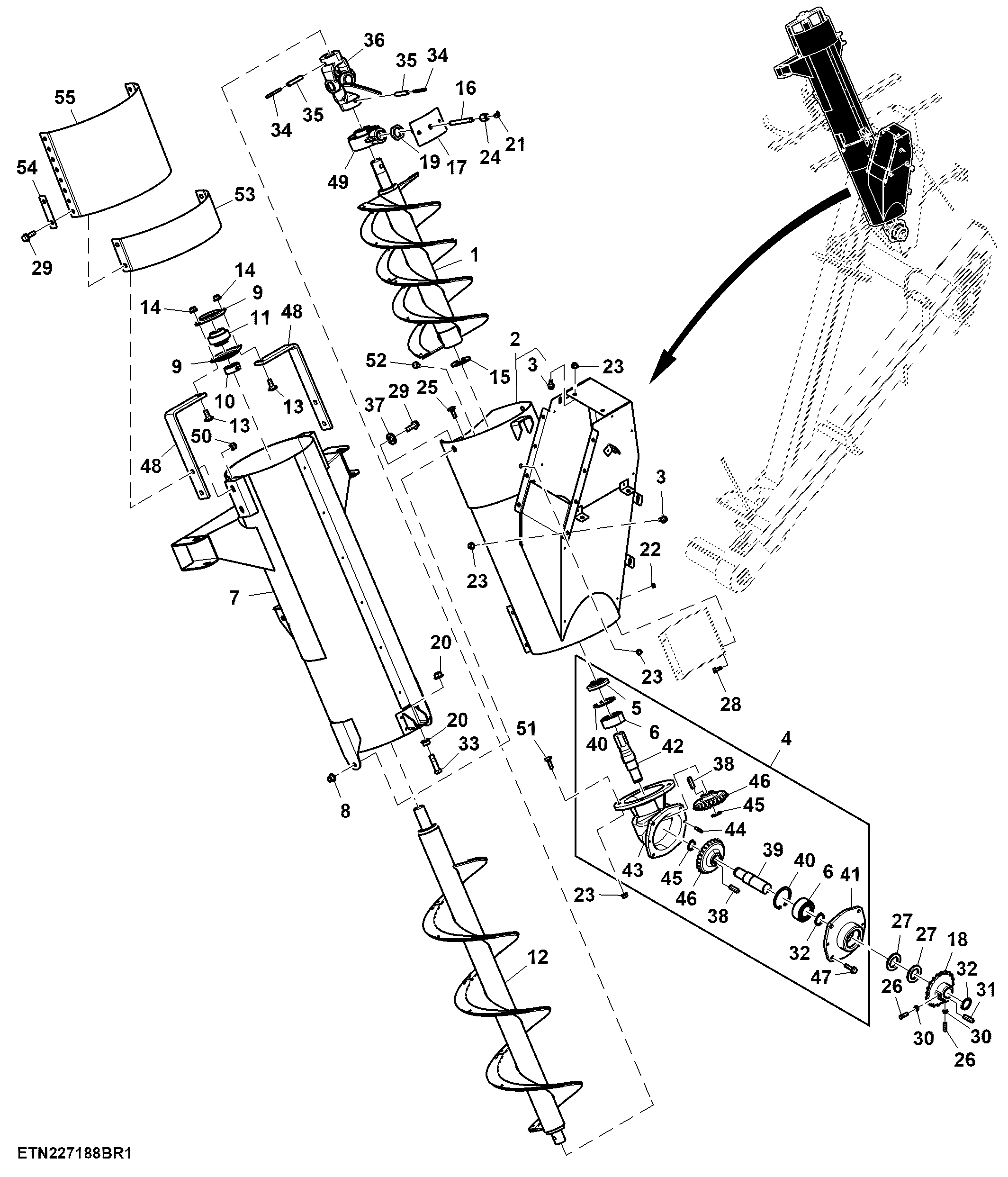

Loading Auger

Loading Auger

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Loading Auger

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX14234	1	Auger	-
2	ADX14224	1	Housing	-
3	19M7865	11	Screw	M8 X 16
4	ADX15639	1	Gear Case	-
5	AH131860	1	Seal	-
6	AZ41664	2	Ball Bearing	-
7	ADX14231	1	Housing	-
8	14M7400	2	Lock Nut	M10
9	Z30026	2	PRESSED FLANGED HOUSING	-
10	AZ10045	1	Eccentric Locking Collar	-
11	JD10384	1	Bearing	-
12	ADX14233	1	Auger	-
13	03M7017	2	Bolt	M10 X 25
14	14M7296	2	Flange Nut	M10
15	24M7202	1	Washer	31 X 56 X 4 mm
16	29H31	1	Threaded Nipple	1/8"
17	ADX14285	1	Hanger	-
18	YC11428	1	Chain Sprocket	Z = 20
19	DX18501	1	Nut	-
20	14M7299	2	Flange Nut	M12
21	58M5577	1	Lubrication Fitting	-
22	14M7350	4	Lock Nut	M6
23	14M7298	17	Flange Nut	M8
24	DX18753	1	Coupling	-
25	03M7093	4	Bolt	M8 X 25
26	YC20269	2	Set Screw	-
27	24M7109	2	Washer	32 X 50 X 5 mm
28	19M7775	4	Screw	M6 X 16
29	19M7835	6	Screw	M10 X 35
30	YC20430	2	Nut	-
31	49M4109	1	Shaft Key	8 X 7 X 35 mm
32	40M1831	2	Snap Ring	-
33	19M7303	1	Cap Screw	M12 X 45
34	34M3871	2	Spring Pin	6 X 55 mm
35	34M5477	2	Spring Pin	10 X 55 mm
36	ADX14433	1	Universal Joint	-
37	DX18348	2	Bushing	-
38	49M4108	2	Shaft Key	8 X 7 X 32 mm
39	DX21036	1	Shaft	-
40	40M1868	2	Snap Ring	-
41	Z12194	1	Cover	-
42	Z61337	1	Shaft	-
43	Z12193	1	Housing	-
44	44M7038	2	Dowel Pin	6 X 24 mm
45	40M1828	2	Snap Ring	-
46	Z12192	2	Bevel Gear	-
47	19M7868	4	Screw	M8 X 30
48	DX18258	2	Support	-
49	AH201772	1	Bearing With Housing	-
50	14M7694	4	Lock Nut	M10
51	03M7094	4	Bolt	M8 X 30
52	19M7867	2	Screw	M8 X 25
53	DX20640	1	Cover	-
54	DX20648	2	Plate	-
55	DX20641	1	Cover	-
