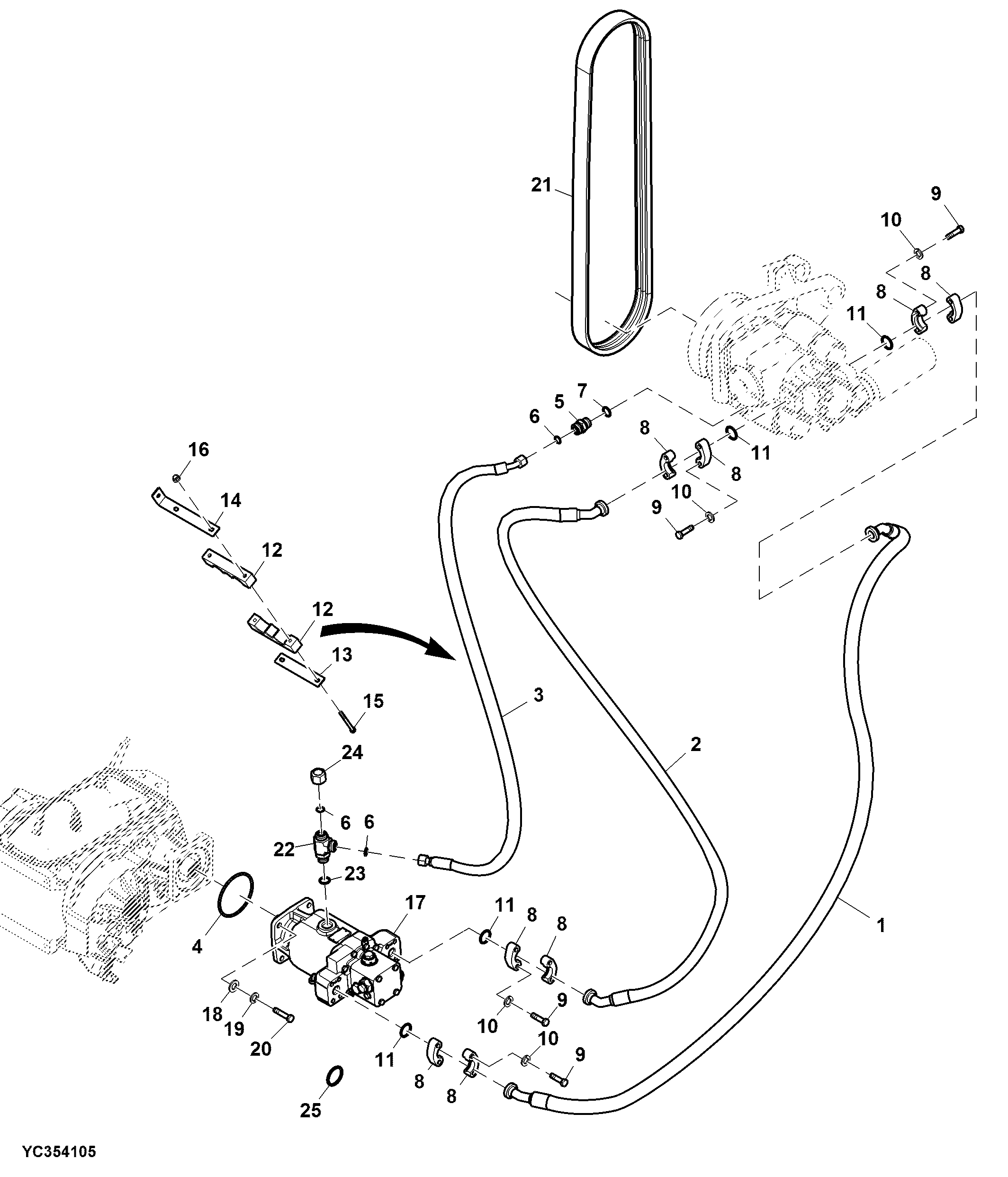

Hydraulic Motor and Hydraulic Lines, Hydro Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX13029	1	Hydraulic Hose	LGTH = 2250 mm
2	ADX13027	1	Hydraulic Hose	LGTH = 2100 mm
3	AYC25424	1	Oil Line	-
4	R63308	1	O-Ring	-
5	38H5005	1	Adapter Fitting	-
6	T77858	4	O-Ring	-
7	51M7047	1	O-Ring	23.600 X 2.900 mm
8	H122182	8	Flange Fitting	-
9	19H1740	16	Cap Screw	7/16" X 1-3/4"
10	12H293	16	Lock Washer	7/16"
11	T78313	4	O-Ring	-
12	Z37596	2	Clamp	-
13	CQ33687	1	Adjusting Strap	-
14	DX16257	1	Hose Support	-
15	19M7691	2	Cap Screw	M8 X 90
16	14M7298	4	Flange Nut	M8
17	AH166176	1	Hydraulic Motor	-
18	24M7038	4	Washer	13.500 X 24 X 2.500 mm
19	12M7067	4	Lock Washer	12 mm
20	19M7362	4	Cap Screw	M12 X 55
21	DX14835	1	V-Belt	LGTH = 2579 mm, WIDTH = 54.864 mm
22	38H1026	1	Tee Fitting	-
23	U12547	1	O-Ring	-
24	38H1418	1	Fitting	-
25	R28782	1	O-Ring	-
26	DX22317	1	Plate	-
27	19M7866	2	Screw	M8 X 20

Hydraulic Motor and Hydraulic Lines, Hydro Drive
