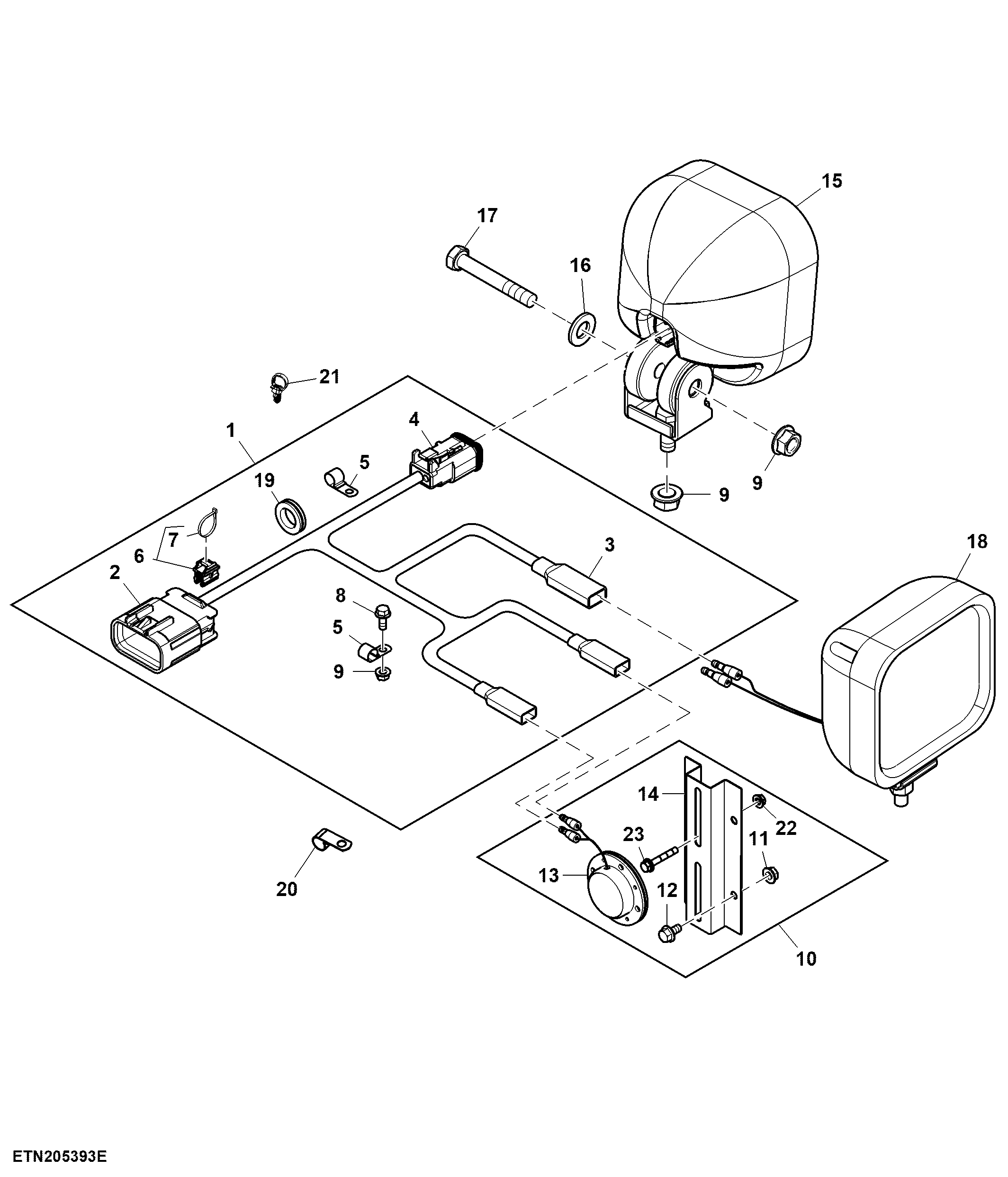

Grain Box Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX13000	1	Wiring Harness	-
2	57M8278	1	Elec. Connector Housing	Main Harness Inline
2	57M8307	1	Elec. Connector Terminal	Cavity A
2	57M8303	1	Elec. Connector Terminal	Cavity B
2	57M8306	1	Elec. Connector Terminal	Cavity E
2	57M8322	2	Elec. Connector Terminal	Cavity A, E
2	57M8322	3	Elec. Connector Terminal	Cavity B, C, D
2	57M8329	3	Electrical Connector Assy	Cavity F, G, H
3	57M12309	1	Elec. Connector Housing	Grain Tank Light
4	57M7534	1	Elec. Connector Housing	Unloading Light
5	YC17370	32	Clamp	-
6	ADX11944	5	Clamp	-
7	DX13610	5	Clamp Kit	-
8	19M7866	5	Screw	M8 X 20
9	14M7298	7	Flange Nut	M8
10	AYC27397	1	Switch	-
11	14M7303	4	Flange Nut	M6
12	19M7774	4	Screw	M6 X 12
13	AYC19001	1	Switch	-
14	YC22219	1	Pedestal	-
15	ADX11933	1	Lamp	-
16	24M7028	1	Washer	10.500 X 20 X 2 mm
17	19M7165	1	Cap Screw	M8 X 55
18	AYC15377	2	Lamp	-
19	Z34506	1	Grommet	-
20	YC26238	14	Clamp	-
21	57M10233	3	Tie Band	-
22	14M7439	2	Flange Nut	M6
23	19M7797	2	Screw	M6 X 40
