Открытый узел

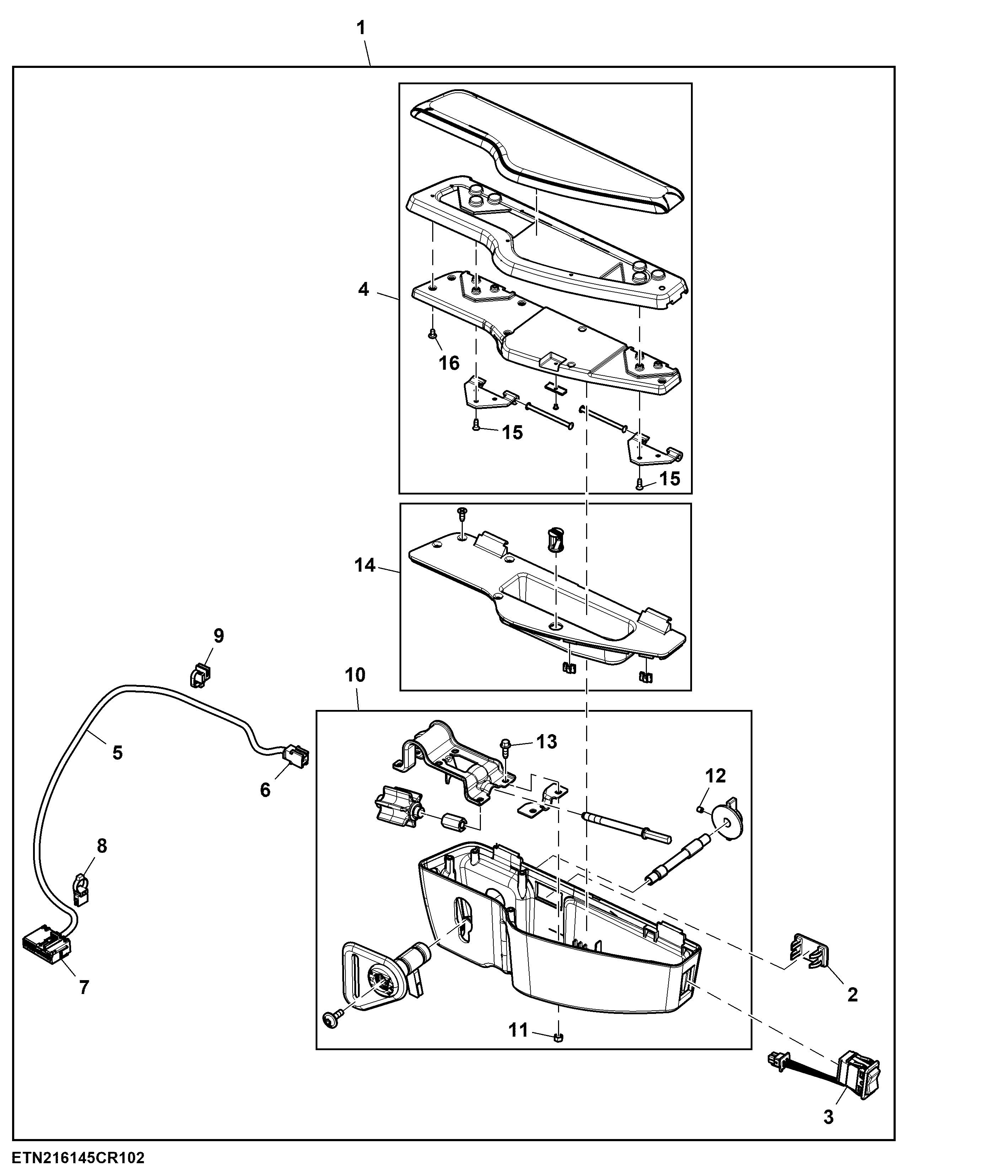

CommandARM™ Armrest, Standard Operator's Seat

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE595213	1	Armrest	-
2	M115279	1	Plug	-
3	RE228095	1	Toggle/Rocker Switch	Seat Height
4	RE590663	1	Armrest Kit	LID Assembly, LH
5	RE590666	1	Wiring Harness	Armrest Harness, LH
6	57M7713	1	Electrical Connector Assy	S201 Suspension Height Adjuster Switch
6	57M9580	4	Elec. Connector Terminal	Cavity 1, 2, 3, 4
6	57M7718	1	Electrical Connector Assy	-
7	57M15628	1	Elec. Connector Terminal	Cavity 23
7	57M14889	1	Elec. Connector Terminal	Cavity 24
7	57M14936	2	Elec. Connector Terminal	Cavity 21, 22
7	57M14885	1	Elec. Connector Housing	Seat Harness Inline
8	57M10362	1	Clamp	-
9	57M9229	2	Clip	-
10	RE594008	1	Armrest Kit	-
11	14M7297	6	Nut	M5
12	22M7095	1	Set Screw	M5 X 6
13	37M7392	6	Screw	M5 X 16
14	RE594009	1	Armrest Kit	Switch Plate
15	37M7163	6	Screw	-
16	37M7237	7	Screw	-

CommandARM™ Armrest, Standard Operator's Seat

Нет текстового описания
