Открытый узел

Steering Mounting Parts Assembly

Steering Mounting Parts Assembly

Steering Mounting Parts Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

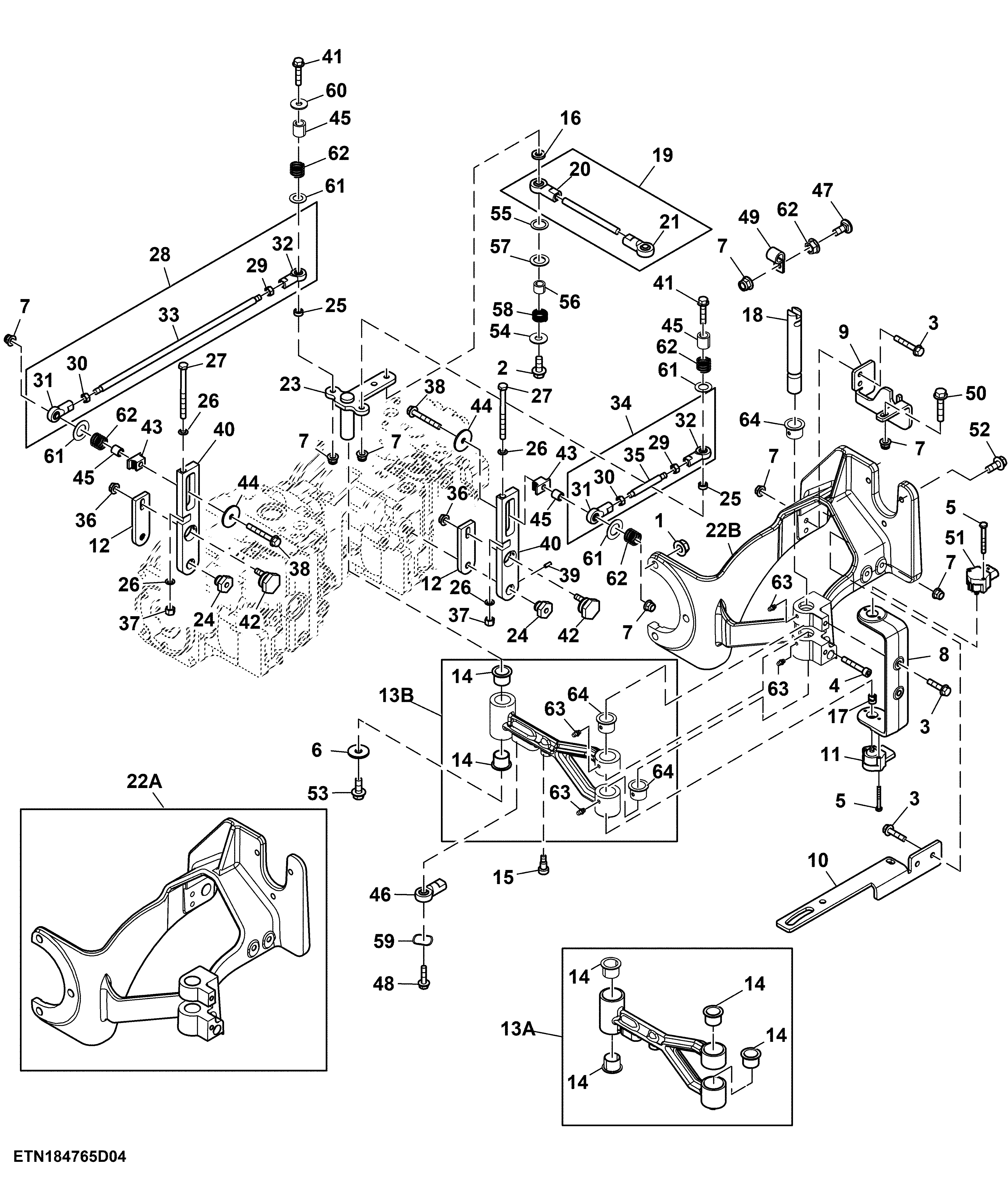

Steering Mounting Parts Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E62934	3	Flange Nut	12.700 mm (1/2")
2	FH344359	2	Screw	M10 X 45
3	19M7897	6	Screw	M8 X 35
4	19M8506	1	Screw	M8 X 60
5	FH332232	4	Screw	M4 X 35
6	24M7101	1	Washer	11 X 34 X 3 mm
7	14M7396	10	Lock Nut	M8
8	FH320346	1	Semi-Finished Casting	-
9	FH333554	1	Bracket	SUB FOR FH331691 OR FH320850
10	FH322962	1	Bracket	-
11	AFH215570	1	Sensor	SUB FOR AFH214048
11	AFH215569	1	Sensor	SUB FOR AFH213348
12	FH309010	2	Arm	-
14	H85857	6	Bushing	-
15	FH318794	1	Screw	-
16	E66245	1	Washer	-
17	FH332091	2	Adapter Fitting	SUB FOR L165796 APPL
18	FH332305	1	Shaft	SUB FOR FH317862 OR FH329850
19	AFH207657	1	Tie Rod Assembly	-
20	AFH209522	1	Link End	ORDER AFH207657
21	AFH209521	1	Link End	-
23	AFH215597	1	Pivot	SUB FOR AFH207625
24	FH312599	2	Nut	-
25	M133887	2	Washer	-
26	R40685	4	Shim	-
27	19M9789	2	Cap Screw	M8 X 100
28	AFH209518	1	Linkage	-
29	14M7145	2	Nut	M8
30	14M7273	2	Nut	M8
31	AFH209519	2	Link End	RH
32	AFH209520	2	Link End	LH
33	FH318792	1	Rod	-
34	AFH209517	1	Linkage	-
35	FH318793	1	Rod	-
36	E63525	2	Nut	-
37	E64256	2	Lock Nut	-
38	19M7801	2	Screw	M8 X 60
39	22H971	4	Set Screw	0.190" X 1/2"
40	FH312597	2	Arm	-
41	19M8317	2	Screw	M8 X 40
42	FH312598	2	Nut	-
43	FH312600	2	Nut	-
44	24H1291	2	Washer	21/64" X 1-15/32" X 7/64"
45	28H3376	2	Spacer	0.364" X 0.540" X 9/16"
46	AN273469	1	Link End	-
47	03M7186	1	Bolt	M8 X 30
48	FH332645	1	Screw	M6 X 25
49	AH80916	1	Clip	-
50	19M7867	1	Screw	M8 X 25
51	RE243767	1	Sensor	(Dual Output Rotary Position)
51	RE575331	1	Sensor	-
52	19M7785	3	Screw	M10 X 25
53	FH332643	1	Screw	M10 X 25
54	24H1307	2	Washer	13/32" X 1" X 1/16"
55	24M7118	2	Washer	18 X 25 X 1 mm
56	Z45089	2	BUSHING	-
57	FH344515	2	Washer	-
58	FH344516	2	Compression Spring	-
59	FH344458	1	Spring Washer	-
60	24M7207	2	Washer	8.400 X 24 X 2 mm
61	FH322777	4	Shim	-
62	14M7298	1	Flange Nut	M8
63	JD7844	4	Lubrication Fitting	-
64	FH344221	4	Bushing	-
13A	AFH210470	1	Arm	-
13B	AFH221646	1	Arm	-
22A	AFH210469	1	Mounting Parts	-
22B	AFH221647	1	Mounting Parts	INCLUDES FH344221
