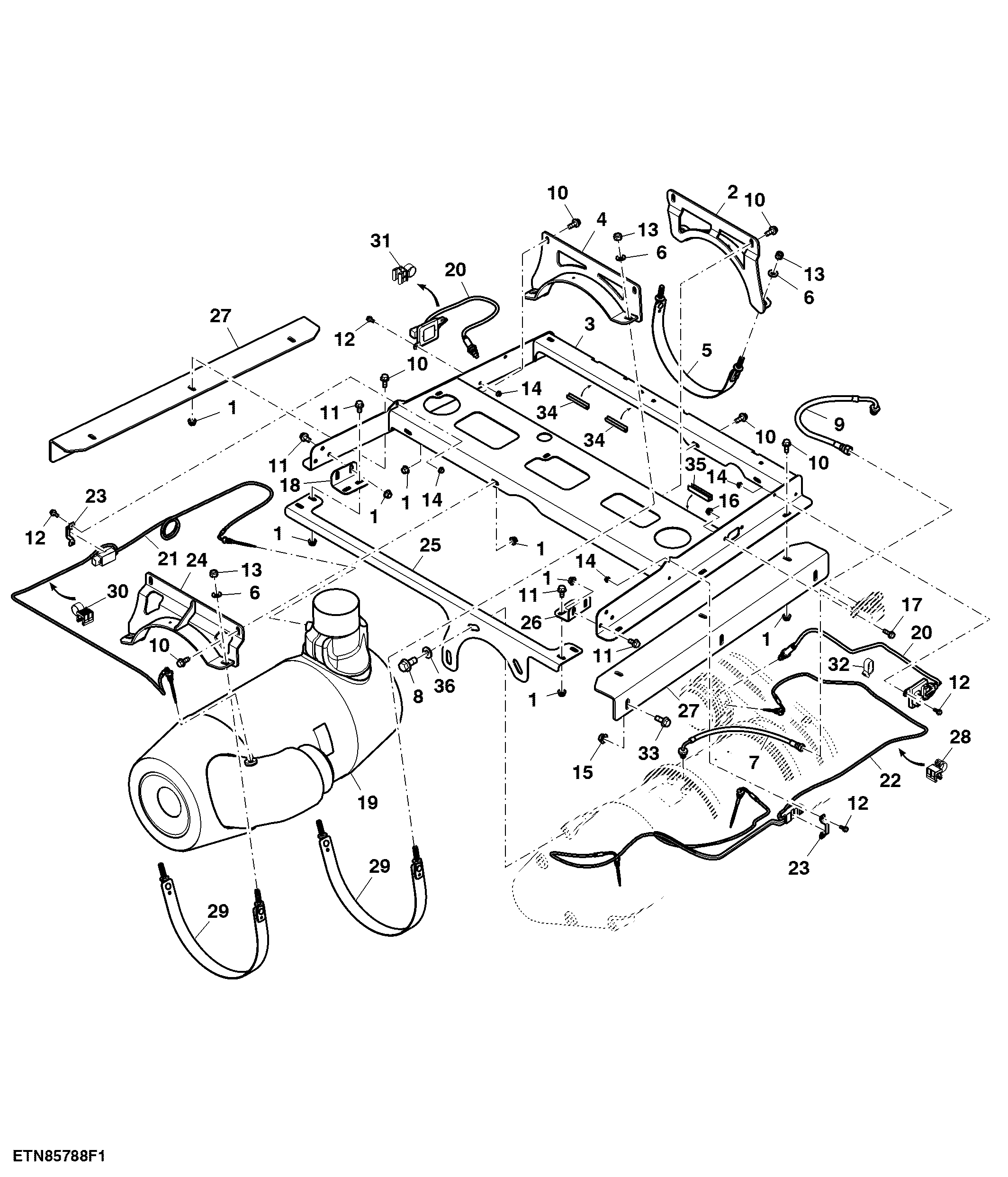

Catalytic Muffler and Exhaust After treatment Component ( - 420000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	20	Flange Nut	M10
2	AFH211207	1	Support	-
3	AFH211206	1	Support	-
4	AFH210905	1	Support	-
5	AFH206511	1	Strap	-
6	24M7043	6	Washer	12 X 25 X 3 mm
7	AFH211309	1	Hydraulic Hose	-
8	19M7843	3	Screw	M16 X 35
9	AFH211310	1	Hydraulic Hose	-
10	19M7785	14	Screw	M10 X 25
11	19M7784	8	Screw	M10 X 20
12	19M7862	8	Screw	M6 X 20
13	14M7718	6	Lock Nut	M12
14	14M7303	8	Flange Nut	M6
15	14M7299	6	Flange Nut	M12
16	14M7298	2	Flange Nut	M8
17	19M7867	2	Screw	M8 X 25
18	FH317197	1	Support	-
19	RE554121	1	Converter	-
20	RE553440	2	Chemical Sensor	-
21	RE552186	1	Temperature Sensor	-
22	RE552185	1	Temperature Sensor	-
23	RE542006	2	Strap	-
24	AFH211208	1	Support	-
25	FH317198	1	Support	-
26	FH317196	1	Support	-
27	FH314338	2	Plate	-
28	AT409841	5	Tie Band	-
29	AT374215	2	Strap	-
30	AH225366	13	Clip	-
31	AH225363	4	Clip	-
32	H224073	2	Tie Band	-
33	19M7789	6	Screw	M12 X 30
34	L36769	2	Weatherstrip	CTL 75 mm
35	A40247	1	Hose Guard	-
36	24M7241	3	Washer	17 X 34 X 4 mm

Catalytic Muffler and Exhaust After treatment Component ( - 420000)

Нет текстового описания
