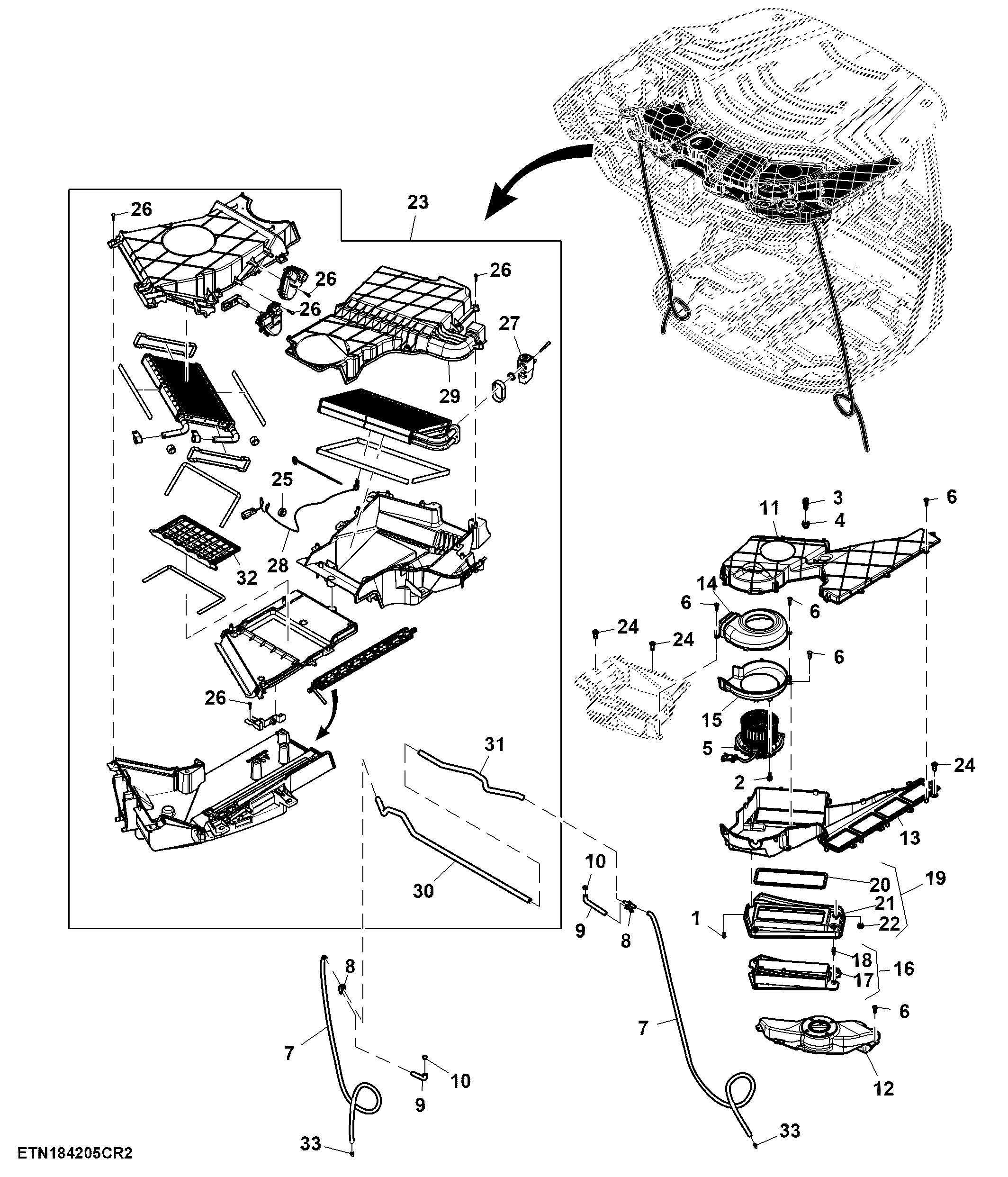

HVAC Module, Air Ducts and Hoses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8649	4	Screw	M6 X 20
2	19M7775	4	Screw	M6 X 16
3	RE65815	3	Sensor	Air Temperature Sensor
4	T388350	3	Grommet	-
5	RE582716	1	Fan	Recirculation Fan Assembly
6	R224342	22	Screw	-
7	L207988	2	Hose	LGTH = 3300 mm, Condensate Drain
8	L201917	2	Adapter	Drain Hose
9	L207220	2	Hose	Condensate Drain, Rubber
10	L207986	2	Hose Clamp	-
11	HXE152681	1	Air Duct	Top, Mixing Box
12	HXE152917	1	Air Duct	Corner Post, Floor, LH
13	HXE152678	1	Air Duct	Bottom, Mixing Box
14	HXE152679	1	Air Duct	Upper Scroll
15	HXE152680	1	Air Duct	Lower Scroll
16	AXE82346	1	Cover	Recirculation Grill
17	HXE157431	1	Cover	Recirculation Air Filter
18	R283702	4	Ball Stud	-
19	AXE82347	1	Cover	Recirculation Air Filter
20	HXE145863	1	Seal	Recirculation Filter Housing
21	HXE157432	1	Cover	Recirculation Filter Housing
22	R283703	4	Grommet	-
23	AXE82694	1	Air Conditioner	HVAC Module
24	R216839	18	Screw	-
25	T229919	1	Grommet	-
26	UC17022	35	Screw	-
27	HXE158174	1	Valve	-
28	HXE158175	1	Sensor	Evaporator Temperature Sensor
29	HXE158172	1	Case	-
30	HXE158177	1	Hose	A/C Drain, RH
31	HXE158176	1	Hose	A/C Drain, LH
32	HXE158173	1	Door	-
33	H150385	2	Check Valve	-
