Открытый узел

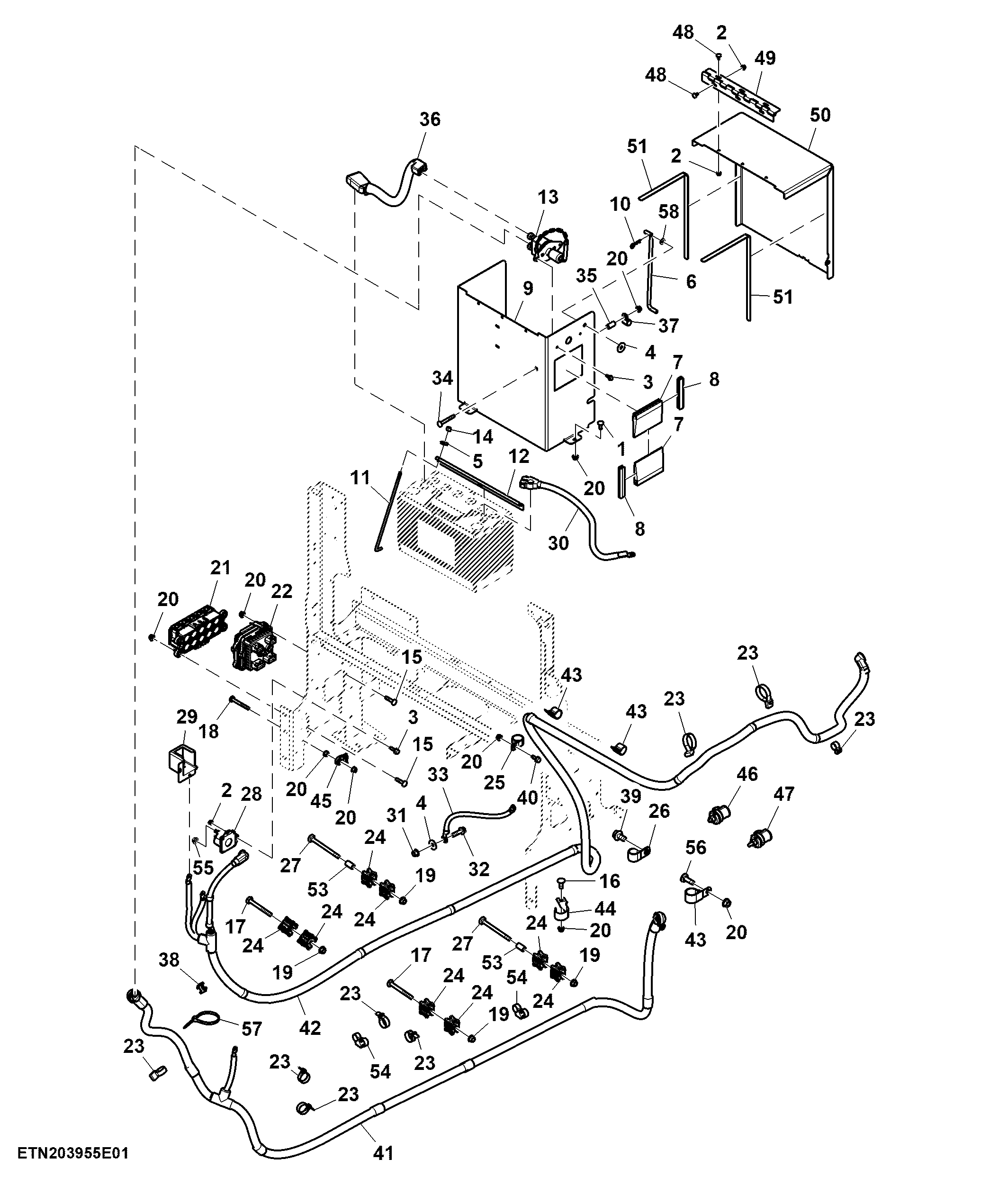

Battery Cables, W/ Electrical Controllers (470501 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	3	Bolt	M8 X 20
2	14M7303	12	Flange Nut	M6
3	19M7775	2	Screw	M6 X 16
4	24M7178	2	Washer	10.500 X 30 X 2.500 mm
5	24M7207	2	Washer	8.400 X 24 X 2 mm
6	AFH212181	1	Rod	-
7	FH328667	2	Isolator	-
8	FH328679	2	Isolator	LGTH = 109 mm
9	FH338320	1	Support	-
10	J16931	1	Pin	-
11	N190082	2	Bolt	-
12	N190171	1	Angle	-
13	RE323399	1	Switch	Battery Disconnect
14	T16464	2	Lock Nut	-
15	03M7187	8	Bolt	M8 X 35
16	57M12131	1	Clamp	-
17	03M7225	2	Bolt	M10 X 100
18	03M7258	2	Bolt	M8 X 70
19	14M7296	4	Flange Nut	M10
20	14M7298	19	Flange Nut	M8
21	AFH217367	1	Fuse Box	-
22	AXE70449	1	Electrical Load Center	Low Current Fuse Center, INCLUDES 14M7894, HXE147954, (2) HXE146895, (4) HXE139182, (4) 57M7690, (5) 57M7689, (6) 57M8163 AND (13) 57M7691
22	HXE146895	2	Fuse	25 A
22	57M8163	6	Fuse	30 A
22	57M7690	4	Fuse	15 A
22	HXE139182	4	Fuse	40 A
22	57M7691	13	Fuse	20 A
22	57M7689	5	Fuse	10 A
22	HXE147954	1	Cover	-
23	H224073	13	Tie Band	-
24	HXE127195	8	Clamp	-
25	R109479	1	Clamp	-
26	T163557	1	Clamp	-
27	03M7289	2	Bolt	M10 X 130
28	AH229058	1	Relay	-
29	R264946	1	Cover	-
30	AFH213707	1	Battery Cable	-
31	14M7518	1	Flange Nut	M10
32	19M7835	1	Screw	M10 X 35
33	AFH207438	1	Ground Cable	-
34	03M7381	1	Bolt	M8 X 60
35	28H3390	1	Spacer	0.364" X 0.540" X 1"
36	AFH213709	1	Battery Cable	-
37	E51603	1	Clamp	-
38	RE345761	1	Swivel	-
39	19M8672	1	Screw	M14 X 25
40	19M7866	1	Screw	M8 X 20
41	AFH221492	1	Battery Cable	-
42	AFH221491	1	Electrical Conductor	-
43	AH90990	3	Clip	-
44	14M7894	1	Flange Nut	M8
45	H224072	2	Clamp	-
46	AN205832	1	Elec. Connector Terminal	-
47	AN205833	1	Elec. Connector Terminal	-
48	03M7251	6	Bolt	M6 X 12
49	AFH211216	1	Hinge	-
50	FH328108	1	Cover	-
51	FH328523	2	Isolator	LGTH = 514 mm
52	TY25879	1	Dry Charged Battery	Dry Charged Battery
53	A27124	2	Spacer	-
54	R213663	3	Clamp	-
55	E63524	1	Nut	-
56	03M7185	1	Bolt	M8 X 25
57	E72902	2	Tie Band	-
58	24H958	1	Washer	25/64" X 3/4" X 0.120"

Battery Cables, W/ Electrical Controllers (470501 - )

Нет текстового описания
