Valve Hoses and Bearing Housing, Rear Steering ( - 420000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7191	1	Bolt	M10 X 25
2	T161031	1	Clamp	-
3	AFH207472	1	Hydraulic Hose	(Valve Pressure) LGTH = 1730 mm
4	38H5193	1	Adapter Fitting	-
5	T77613	6	O-Ring	-
6	38H1023	2	Tee Fitting	-
7	R26448	3	O-Ring	-
8	14M7260	1	Nut	M16
9	19M7786	1	Screw	M10 X 30
10	19M8292	1	Screw	M10 X 50
11	AFH207532	1	Hydraulic Hose	(Valve Right) LGTH = 1543 mm
12	AFH207470	1	Hydraulic Hose	(Valve Return) LGTH = 2110 mm
13	38H1160	1	Adapter Fitting	-
14	38H5027	1	Elbow Fitting	-
15	51M7045	1	O-Ring	19.300 X 2.200 mm
16	T77857	1	O-Ring	-
17	FH317858	1	Semi-Finished Casting	-
18	M163106	2	Bushing	-
19	AHC12992	1	Hydraulic Cylinder	-
20	FH318794	2	Screw	-
21	AFH207539	1	Hydraulic Hose	(Valve Left) LGTH = 1347 mm
22	AFH207476	1	Hydraulic Hose	(Auto Track A) LGTH = 1185 mm
23	AFH208645	1	Steering Arm	-
24	AFH207475	1	Hydraulic Hose	(Auto Track B) LGTH = 1220 mm
25	AFH208662	1	Bearing With Housing	-
26	AFH209505	1	Bearing	-
27	40M7347	1	Snap Ring	-
28	FH320250	1	Bearing Housing W/O Bearing	-
29	FH320539	1	Socket Head Screw	-
30	H224073	2	Tie Band	-

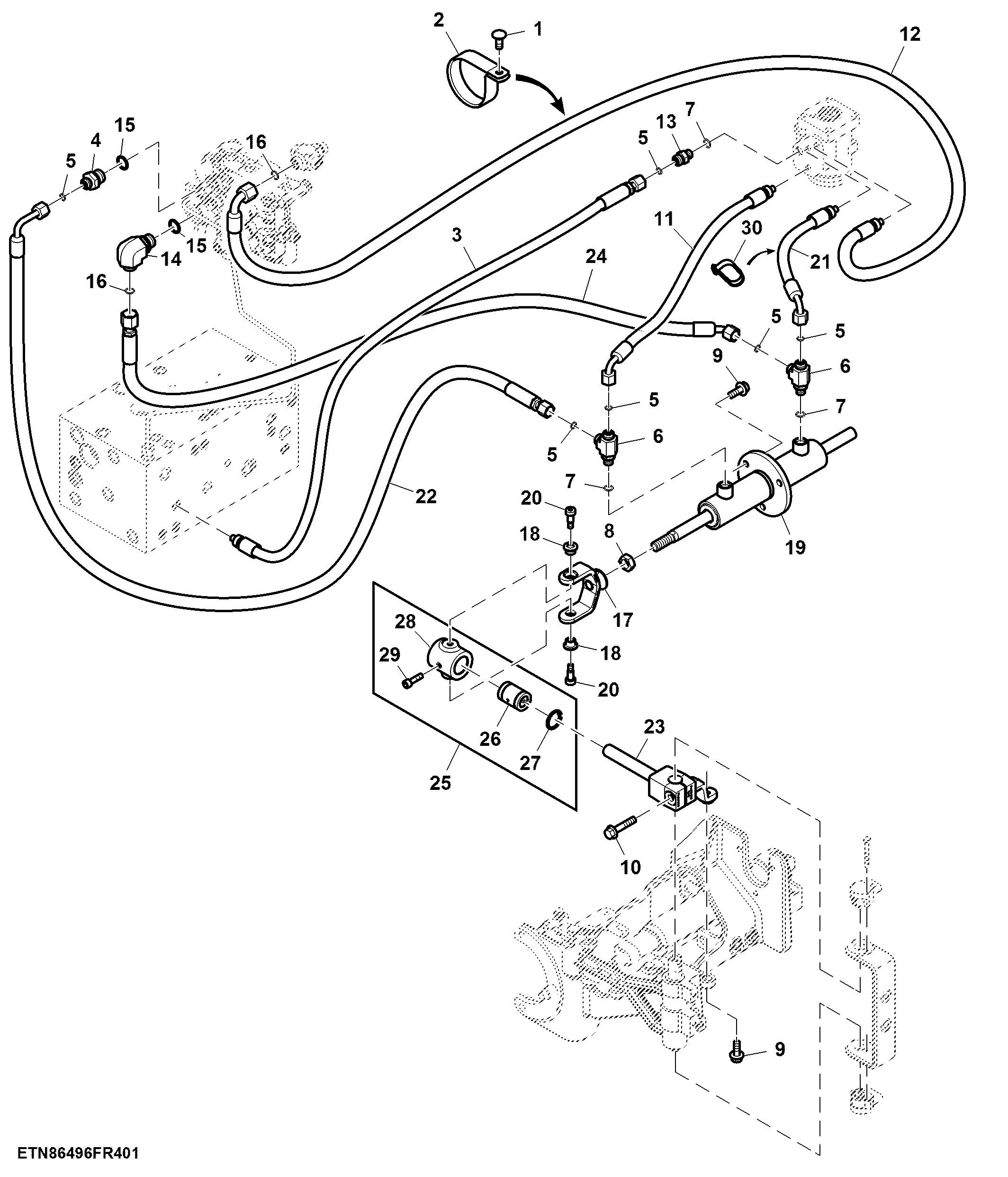

Valve Hoses and Bearing Housing, Rear Steering ( - 420000)
