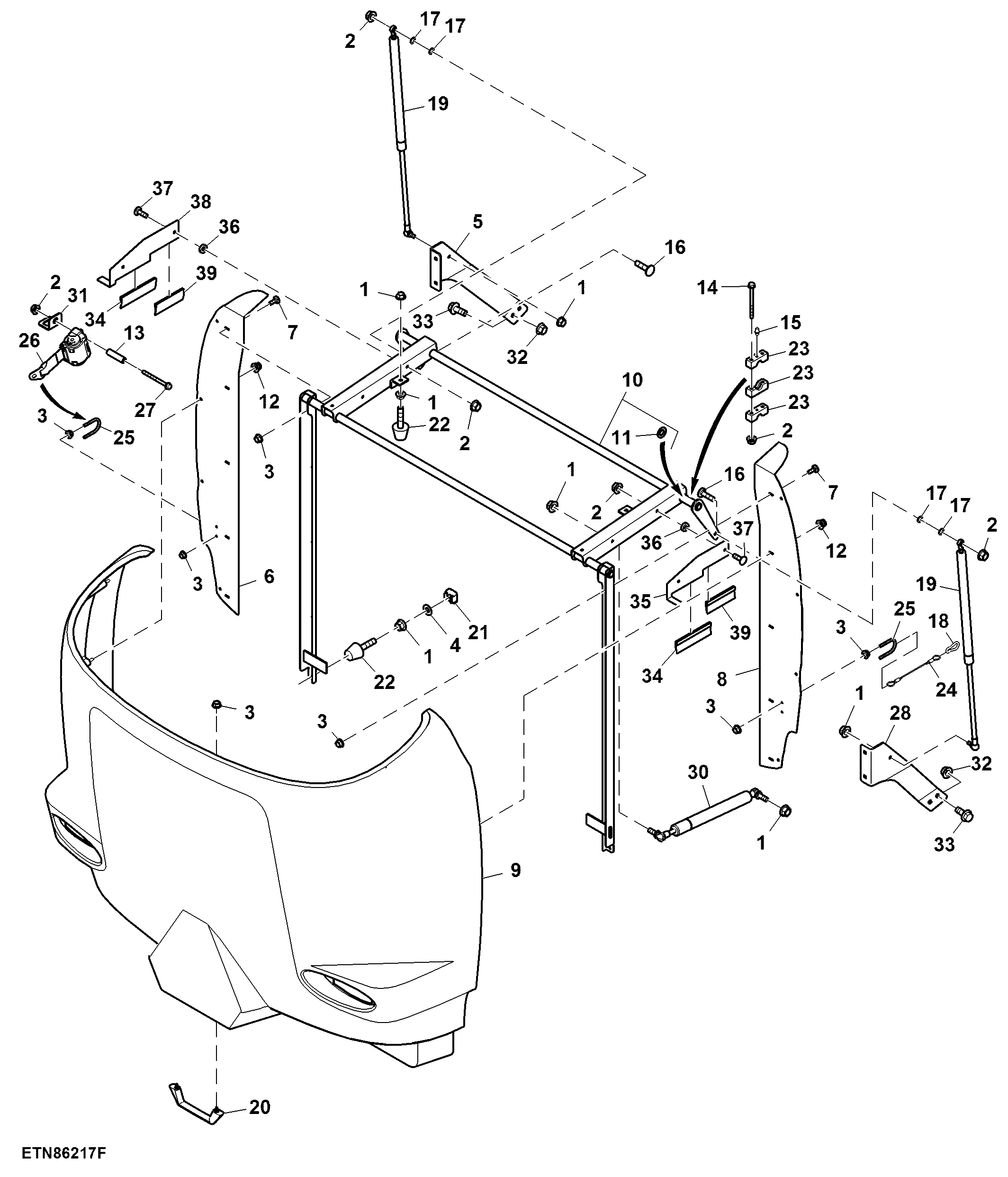

Door, Radiator Air Screen ( - 420206)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	12	Flange Nut	M10
2	14M7298	11	Flange Nut	M8
3	14M7303	20	Flange Nut	M6
4	24H1305	2	Washer	13/32" X 13/16" X 0.065"
5	FH322289	1	Bracket	LH
6	FH324507	1	Plate	SUB FOR FH319646
7	03M7221	10	Bolt	M6 X 16
8	FH324410	1	Plate	SUB FOR FH319606
9	AFH210410	1	Door	-
10	AFH210291	1	Frame	-
11	24M1614	2	Washer	26 X 44 X 4 mm
12	14M7396	8	Lock Nut	M8
13	FH320099	1	Bushing	-
14	19M7970	4	Screw	M8 X 100
15	JD7844	2	Lubrication Fitting	-
16	03M7186	2	Bolt	M8 X 30
17	24M7313	4	Washer	8.100 X 12 X 1.200 mm
18	M147177	2	Hook	-
19	AFH210160	2	Gas Operated Cylinder	-
20	AM118928	1	Handle	-
21	RE53287	2	Nut	-
22	FH321396	4	Bumper	-
23	TCU18697	6	Bearing Cap	-
24	AE58393	2	Cable	-
25	CC20572	2	U-Bolt	-
26	AFH210299	1	Strap Kit	-
27	19M7913	1	Screw	M8 X 90
28	FH322288	1	Bracket	RH
29	03M7191	4	Bolt	M10 X 25
30	AFH211046	2	Cylinder Kit	-
31	FH319808	2	Bracket	-
32	14M7299	4	Flange Nut	M12
33	19M7789	4	Screw	M12 X 30
34	AFH212259	2	Isolator	-
35	FH324413	1	Heat Shield	-
36	24H1781	4	Washer	13/32" X 7/8" X 1/4"
37	03M7185	4	Bolt	M8 X 25
38	FH324510	1	Heat Shield	-
39	AFH212254	2	Isolator	-

Door, Radiator Air Screen ( - 420206)

Нет текстового описания
