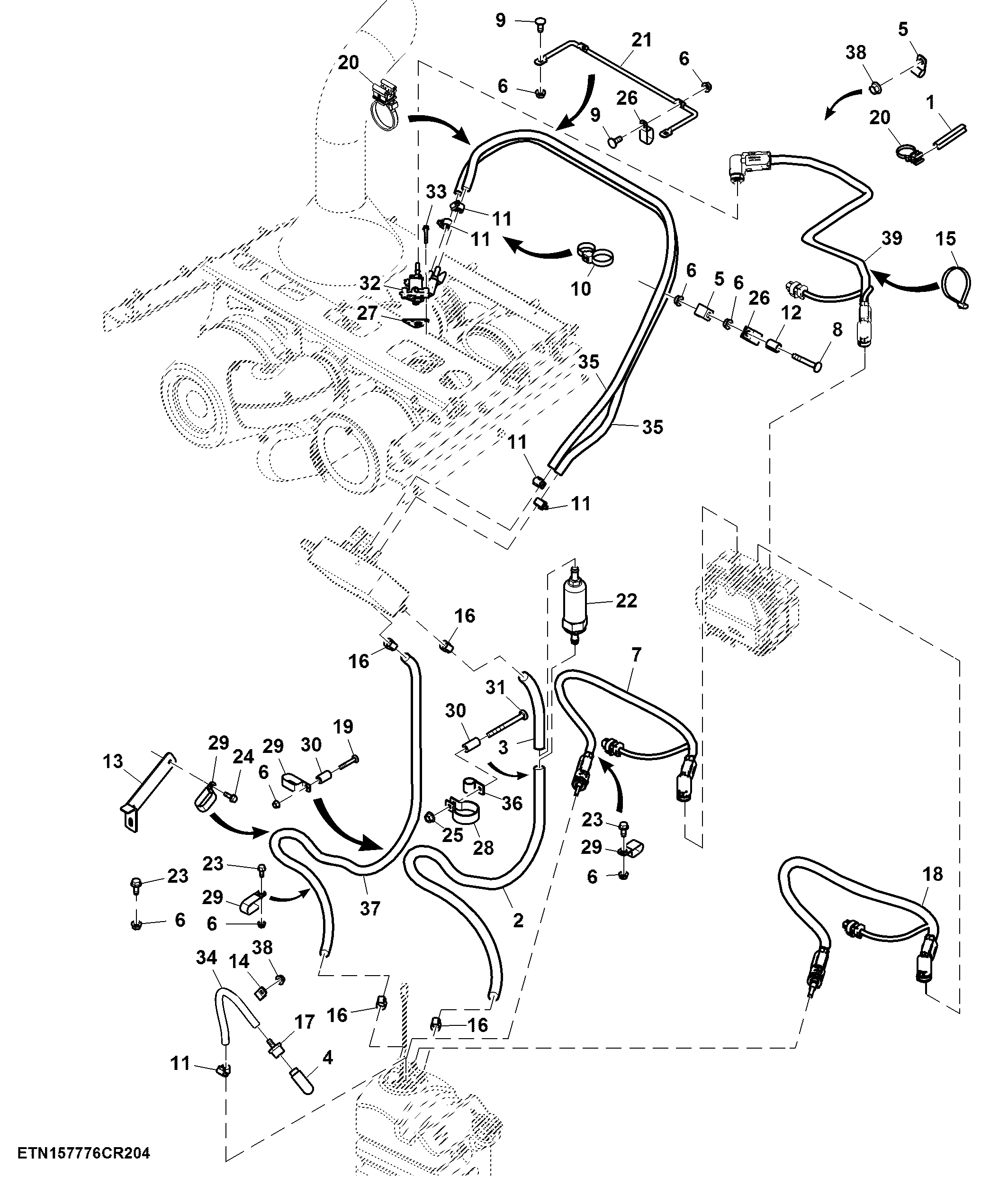

Diesel Exhaust Fluid Lines (410001 - 430000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L36769	2	Weatherstrip	CTL 75 mm
2	-	1	Part 2	Supply to DEF Tank CTL 1485 mm, MF TY22328
3	-	1	Part 3	Supply to DEF Tank CTL 167 mm, MF TY22328
4	H216169	1	Breather	-
5	H75541	5	Clamp	-
6	14M7298	23	Flange Nut	M8
7	RE559952	1	DEF Line	Suction Line
8	03M7245	2	Bolt	M8 X 55
9	03M7184	10	Bolt	M8 X 20
10	T252445	1	Clamp	-
11	TY22464	5	Clamp	-
12	28H3390	2	Spacer	0.364" X 0.540" X 1", SUB FOR FH312356 APPL
13	FH317639	1	Bracket	-
14	E51603	2	Clamp	-
15	H224073	2	Tie Band	-
16	AR21837	6	Clamp	-
17	H216170	1	Fitting	-
18	RE559953	1	DEF Line	Backflow Line
19	03M7267	1	Bolt	M8 X 80
20	AH225363	2	Clip	-
21	FH318752	1	Rod	-
22	DZ100304	1	Filter	-
23	19M7867	3	Screw	M8 X 25
24	19M7897	2	Screw	M8 X 35
25	14M7573	1	Flange Nut	M8
26	R49921	4	Clamp	-
27	RE556879	1	Gasket	-
28	R553004	1	Hose Clamp	SUB FOR N410902 APPL
29	AH77869	4	Clip	-
30	A54688	2	Spacer	-
31	03M7295	4	Bolt	M8 X 90
32	RE560468	1	DEF Dosing Injector	-
33	R537624	3	Bolt	-
34	FH330357	1	Hose	LGTH = 361.7 mm, DEF Tank Vent SUB FOR FH322699 OR FH323694
35	FH315308	2	Hose	LGTH = 1870 mm, Supply to Dozer Nozzle
36	AH77924	1	Clip	-
37	-	1	Part 37	Return from DEF Tank CTL 1713 mm, MF TY22326
38	14M7296	4	Flange Nut	M10
39	RE573112	1	DEF Line	LGTH = 3875 mm, Pressure Line
