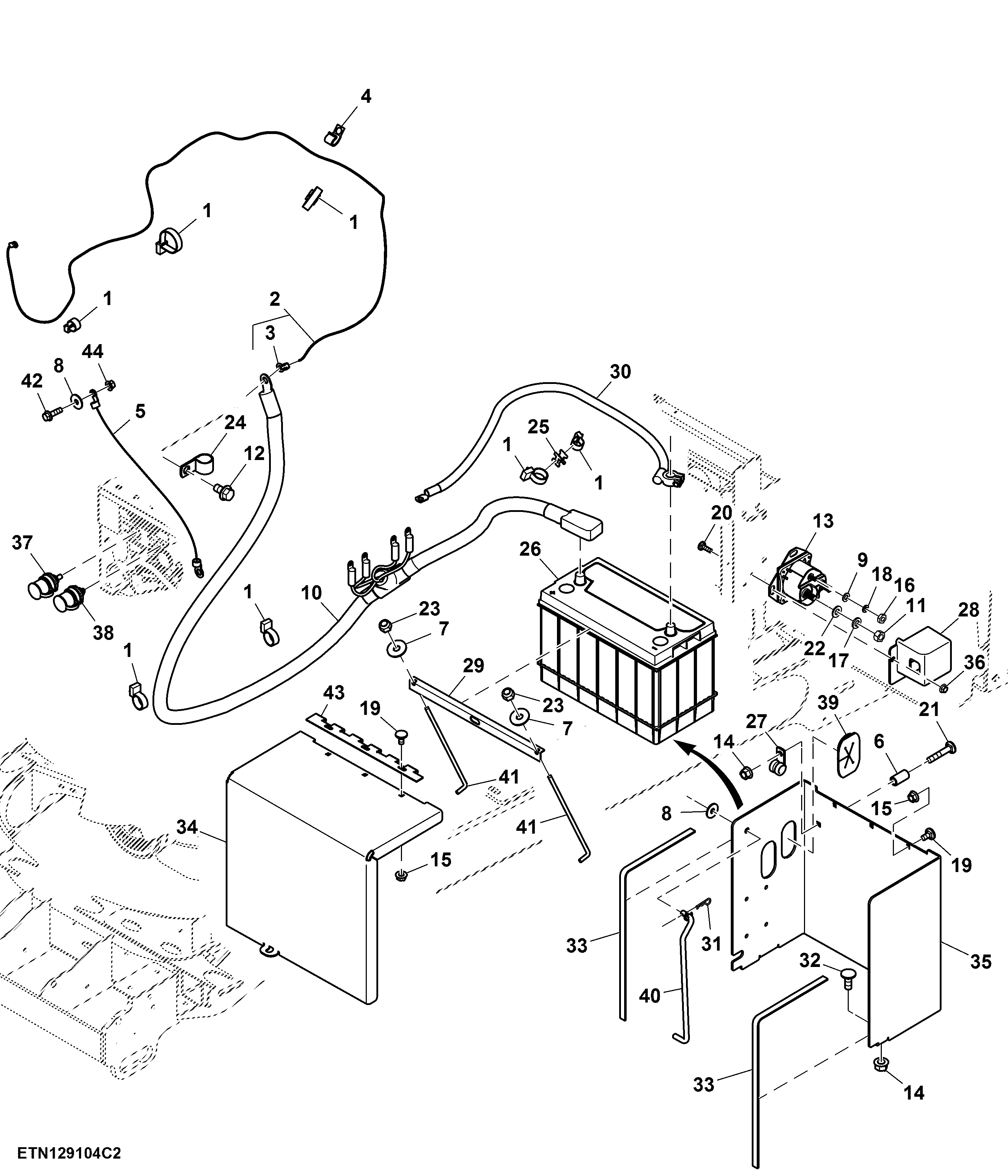

Battery and Battery Cables (410000 - 419999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H224073	9	Tie Band	-
2	AFH208241	1	Wiring Harness	-
3	57M11432	1	Elec. Connector Terminal	-
4	E12373	2	Clip	-
5	AFH207438	1	Ground Cable	-
6	28H3390	1	Spacer	0.364" X 0.540" X 1"
7	24M7207	2	Washer	8.400 X 24 X 2 mm
8	24M7178	2	Washer	10.500 X 30 X 2.500 mm
9	24M7087	1	Washer	5.500 X 10 X 1 mm
10	AFH213708	1	Battery Cable	ALSO ORDER AFH213709; SUB FOR AFH212123 APPL When Using RE323399
11	14H785	1	Nut	5/16"
12	19M8672	1	Screw	M14 X 25
13	AH229058	4	Relay	-
14	14M7573	6	Flange Nut	M8
15	14M7303	6	Flange Nut	M6
16	14H631	1	Nut	0.190"
17	12H303	2	Lock Washer	5/16"
18	12H246	1	LOCK WASHER	0.190"
19	03M7251	6	Bolt	M6 X 12
20	03M7222	4	Bolt	M6 X 20
21	03M7189	1	Bolt	M8 X 45
22	24M7055	2	Washer	8.400 X 16 X 1.600 mm
23	T16464	2	Lock Nut	-
24	T163557	1	Clamp	-
25	RE345761	1	Swivel	-
26	TY25879	1	Dry Charged Battery	-
27	R343207	1	Clamp	-
28	R264946	1	Cover	-
29	N190171	1	Angle	-
30	AFH213707	1	Battery Cable	SUB FOR AFH212124 APPL
31	J16931	1	Pin	-
32	03M7184	3	Bolt	M8 X 20
33	FH324194	2	Isolator	-
34	FH324095	1	Cover	-
35	FH324079	1	Plate	-
36	E63524	4	Nut	-
37	AN205833	1	Elec. Connector Terminal	-
38	AN205832	1	Elec. Connector Terminal	-
39	T349111	2	Grommet	-
40	AFH212181	1	Rod	-
41	N190082	2	Bolt	-
42	19M7835	1	Screw	M10 X 35
43	AFH211216	1	Hinge	-
44	14M7518	1	Flange Nut	M10

Battery and Battery Cables (410000 - 419999)
