Открытый узел

Multicoupler Valve

Multicoupler Valve

Multicoupler Valve

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

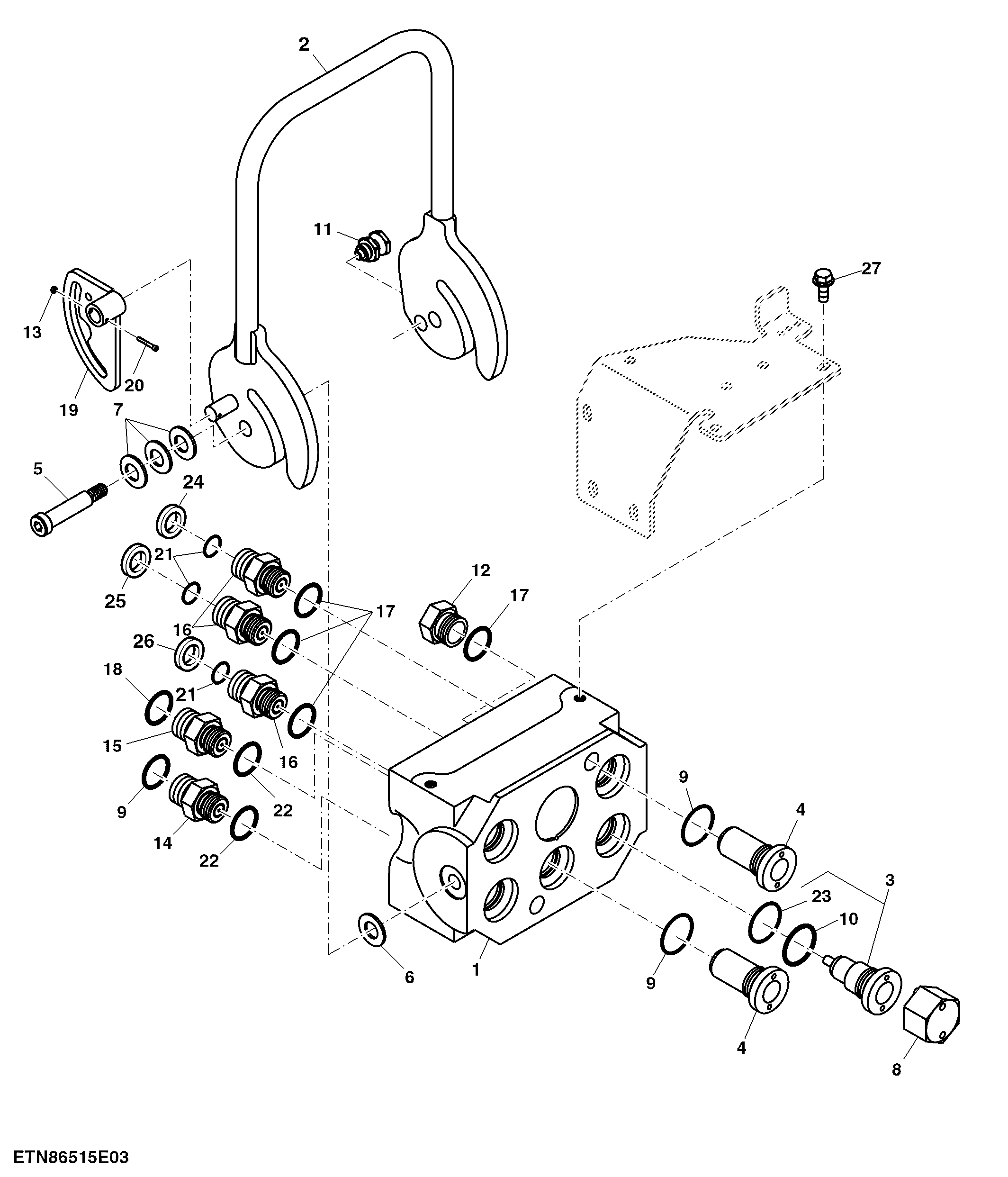

Multicoupler Valve

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H221683	1	Valve	-
2	AH226463	1	Lever	-
3	AH225671	3	Valve	V37, Reel Raise Lower Draper Valve V38, Reel Belt Drive Return Valve V39, Reel Belt Drive Pressure Draper Valve INCLUDES T77858 AND T76938
4	AXE21789	2	Valve	V35, Reel Aft Valve V36, Reel Fore Draper Valve
5	H202073	2	Bolt	-
6	H202861	2	Washer	-
7	H202862	6	Spring Washer	-
8	AH201808	1	Special Service Tool	-
9	T77932	4	O-Ring	-
10	T77858	1	O-Ring	-
11	AH216321	1	Spring Locking Pin	-
12	38H1147	1	Fitting Plug	-
13	14M7264	1	Lock Nut	M4
14	38H1162	1	Adapter Fitting	-
15	38H1174	1	Adapter Fitting	-
16	AH208827	3	Orifice	-
16	38H1160	1	Adapter Fitting	(For Reel Lift / Lower Orifice Kit)
17	R26375	4	O-Ring	-
17	R26448	1	O-Ring	(For Reel Lift / Lower Orifice Kit)
18	T77857	1	O-Ring	-
19	AH208638	1	Plate	-
20	19M9326	1	Screw	M4 X 30
21	T77613	3	O-Ring	-
22	R26906	2	O-Ring	-
23	T76938	3	O-Ring	-
24	H170526	1	Washer	(Light Blue)
25	H170523	1	Washer	(Green)
26	H170527	1	Washer	(Blue)
27	19M7784	3	Screw	M10 X 20
