Открытый узел

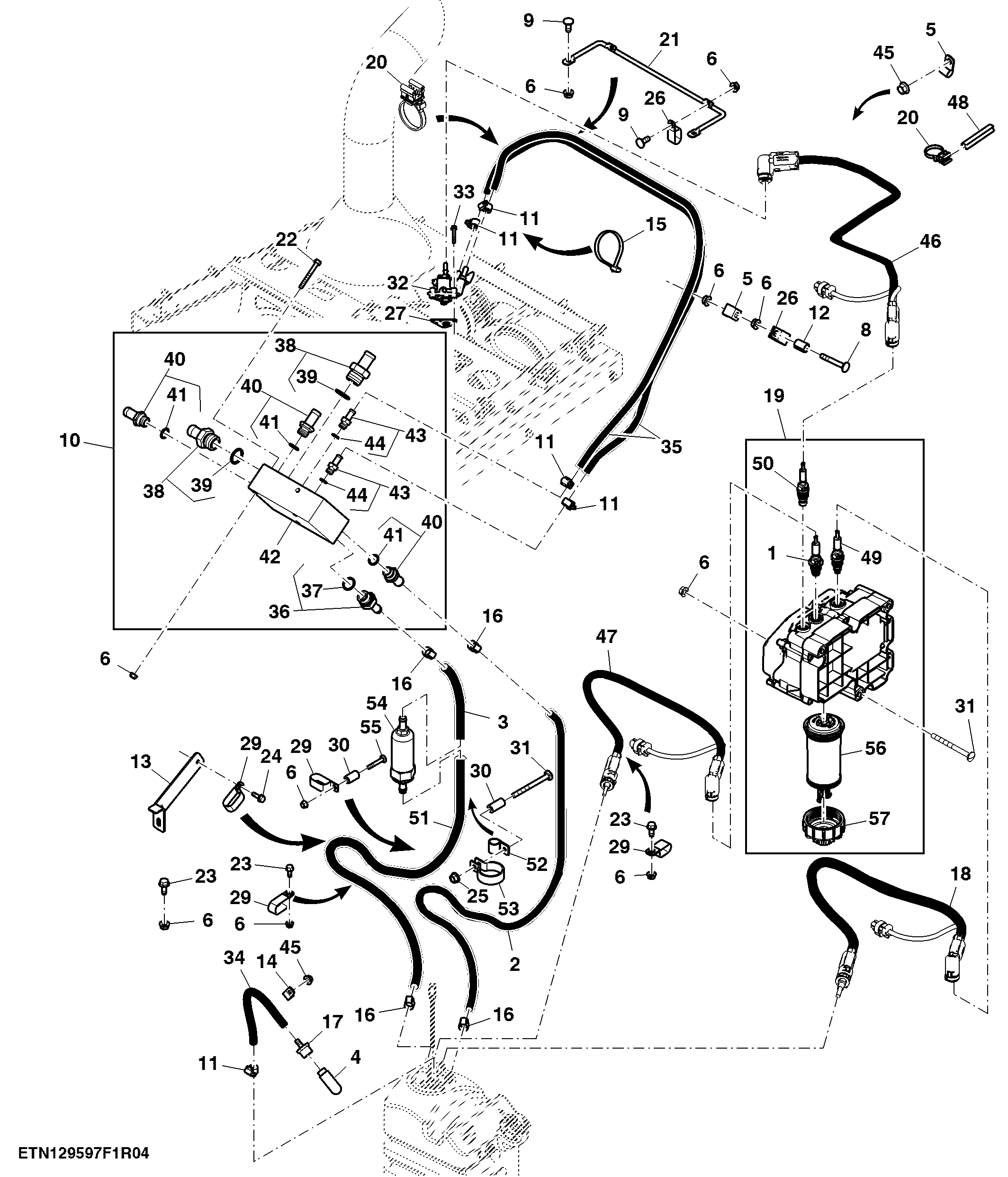

Diesel Exhaust Fluid Lines, (410001-)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE549605	1	Adapter Fitting	-
2	-	1	Part 2	(Return from DEF Tank) CTL 1713 mm, MF TY22326
3	-	1	Part 3	(Supply to DEF Tank) CTL 167 mm, MF TY22328
4	H216169	1	Breather	-
5	H75541	5	Clamp	-
6	14M7298	28	Flange Nut	M8
7	19M7864	1	Screw	M8 X 12
8	03M7245	2	Bolt	M8 X 55
9	03M7184	4	Bolt	M8 X 20
10	AFH210864	1	Manifold	-
11	TY22464	5	Clamp	-
12	28H3390	2	Spacer	0.364" X 0.540" X 1", SUB FOR FH312356 APPL
13	FH317639	1	Bracket	-
14	E51603	2	Clamp	-
15	H224073	3	Tie Band	-
16	AR21837	4	Clamp	-
17	H216170	1	Fitting	-
18	RE559952	1	DEF Line	(Suction Line)
19	DZ111283	1	DEF Dosing Unit Pump	SUB FOR APPL RE552175
20	AH225363	2	Clip	-
21	FH318752	1	Rod	-
22	19M7803	3	Screw	M8 X 70
23	19M7866	3	Screw	M8 X 20
24	19M7897	2	Screw	M8 X 35
25	14M7573	1	Flange Nut	M8
26	R49921	4	Clamp	-
27	RE556879	1	Gasket	-
28	RE555351	1	Cap	-
29	AH77869	4	Clip	-
30	A54688	2	Spacer	-
31	03M7295	4	Bolt	M8 X 90
32	RE560468	1	DEF Dosing Injector	-
33	R537624	3	Bolt	-
34	FH330357	1	Hose	(DEF Tank Vent) LGTH = 361.7 mm, SUB FOR FH322699 OR FH323694
35	FH315308	2	Hose	(Supply to Dozer Nozzle) LGTH = 1870 mm
36	RE262002	1	Hose Fitting	-
37	51M7045	1	O-Ring	19.300 X 2.200 mm
38	RE323921	2	Fitting	-
39	51M7047	2	O-Ring	23.600 X 2.900 mm
40	R543495	3	Fitting	-
41	51M7043	3	O-Ring	15.300 X 2.200 mm
42	FH321786	1	Coolant Manifold	ORDER AFH210864
43	RE500576	2	Fitting	-
44	51M7040	2	O-Ring	9.300 X 2.200 mm
45	14M7296	4	Flange Nut	M10
46	RE573112	1	DEF Line	(Pressure Line) LGTH = 3875 mm
47	RE559953	1	DEF Line	(Backflow Line)
48	L36769	2	Weatherstrip	CTL 75 mm
49	RE549603	1	Adapter Fitting	-
50	RE549604	1	Adapter Fitting	-
51	-	1	Part 51	(Supply to DEF Tank) CTL 1485 mm, MF TY22328
52	AH77924	1	Clip	-
53	N410902	1	Clamp	-
54	DZ100304	1	Filter	-
55	03M7267	1	Bolt	M8 X 80
56	RE554498	1	Filter Kit	USE WITH RE552175
56	DZ114640	1	Filter Kit	USE WITH DZ111283
57	RE555351	1	Cap	-

Diesel Exhaust Fluid Lines, (410001-)

Нет текстового описания
