Открытый узел

Radiator Assembly, Hydro Drive

Radiator Assembly, Hydro Drive

Radiator Assembly, Hydro Drive

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

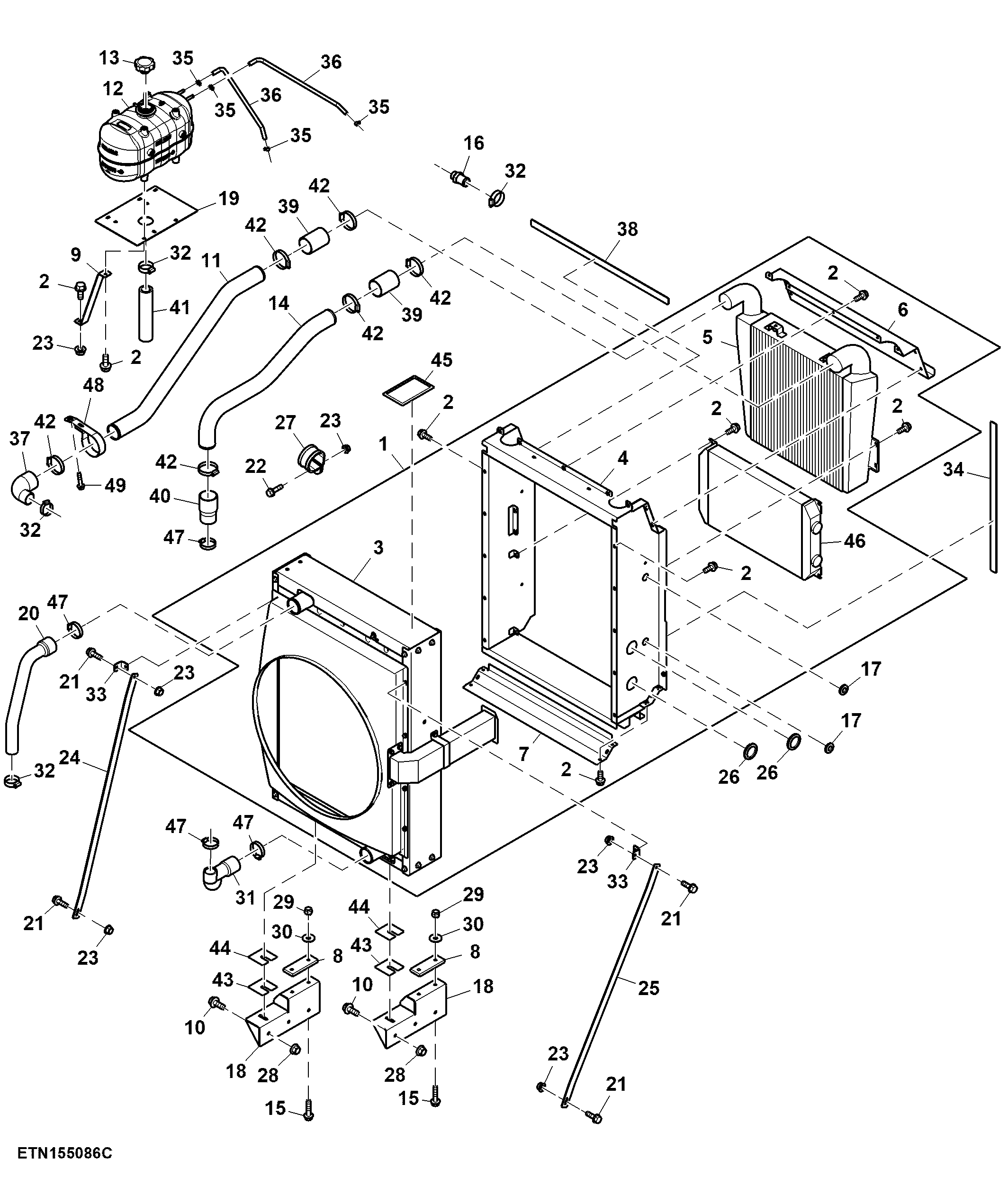

Radiator Assembly, Hydro Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC27518	1	Radiator	W/ Aftercooler
2	19M7866	44	Screw	M8 X 20
3	AYC25554	1	Radiator	-
4	AYC27473	1	Frame	-
5	AYC27516	1	Aftercooler	-
6	YC33790	1	Radiator	-
7	DX11914	1	Cover	-
8	YC31775	2	Isolator	TK = 12 mm
9	DX10582	1	Bracket	Surge Tank
10	19M7789	6	Screw	M12 X 30
11	YC33821	1	Pipe	Inlet CAC
12	AT326151	1	Tank	-
13	AT310335	1	Filler Cap	-
14	YC33822	1	Pipe	Outlet CAC
15	19M8291	4	Screw	M8 X 35
16	AT326597	1	Adapter Fitting	-
17	DX11276	2	Grommet	-
18	ADX10498	2	Bracket	-
19	YC17272	1	Angle	-
20	YC31768	1	Hose	-
21	19M7867	4	Screw	M8 X 25
22	19M7868	1	Screw	M8 X 30
23	14M7298	10	Flange Nut	M8
24	YC23276	1	Linkage	-
25	DX11599	1	Linkage	-
26	DX10233	2	Plug	-
27	DX10561	1	Clamp	-
28	14M7299	6	Flange Nut	M12
29	14M7452	4	Lock Nut	M8
30	24M7207	4	Washer	8.400 X 24 X 2 mm
31	YC10071	1	Hose	LGTH = 240 mm
32	YC12345	4	Half Clamp	-
33	YC11656	2	Angle	-
34	YC17270	2	Barrier	-
35	YC13986	4	Clamp	-
36	YC23507	2	Hose	LGTH = 1000 mm
37	YC28865	1	Hose	Inlet CAC
38	YC23317	2	Barrier	LGTH = 793 mm
39	YC28866	2	Hose	LGTH = 115 mm
40	YC28867	1	Hose	Outlet CAC
41	YC23506	1	Hose	LGTH = 1500 mm
42	RE52702	6	Clamp	-
43	YC12342	2	Strap	TK = 2 mm
44	YC12343	2	Strap	TK = 1 mm
45	YC16921	1	Label	Engine
46	AYC27517	1	Oil Cooler	-
47	YC12601	4	Clamp	-
48	DX20568	1	Holder	-
49	19M8320	1	Screw	M10 X 45
