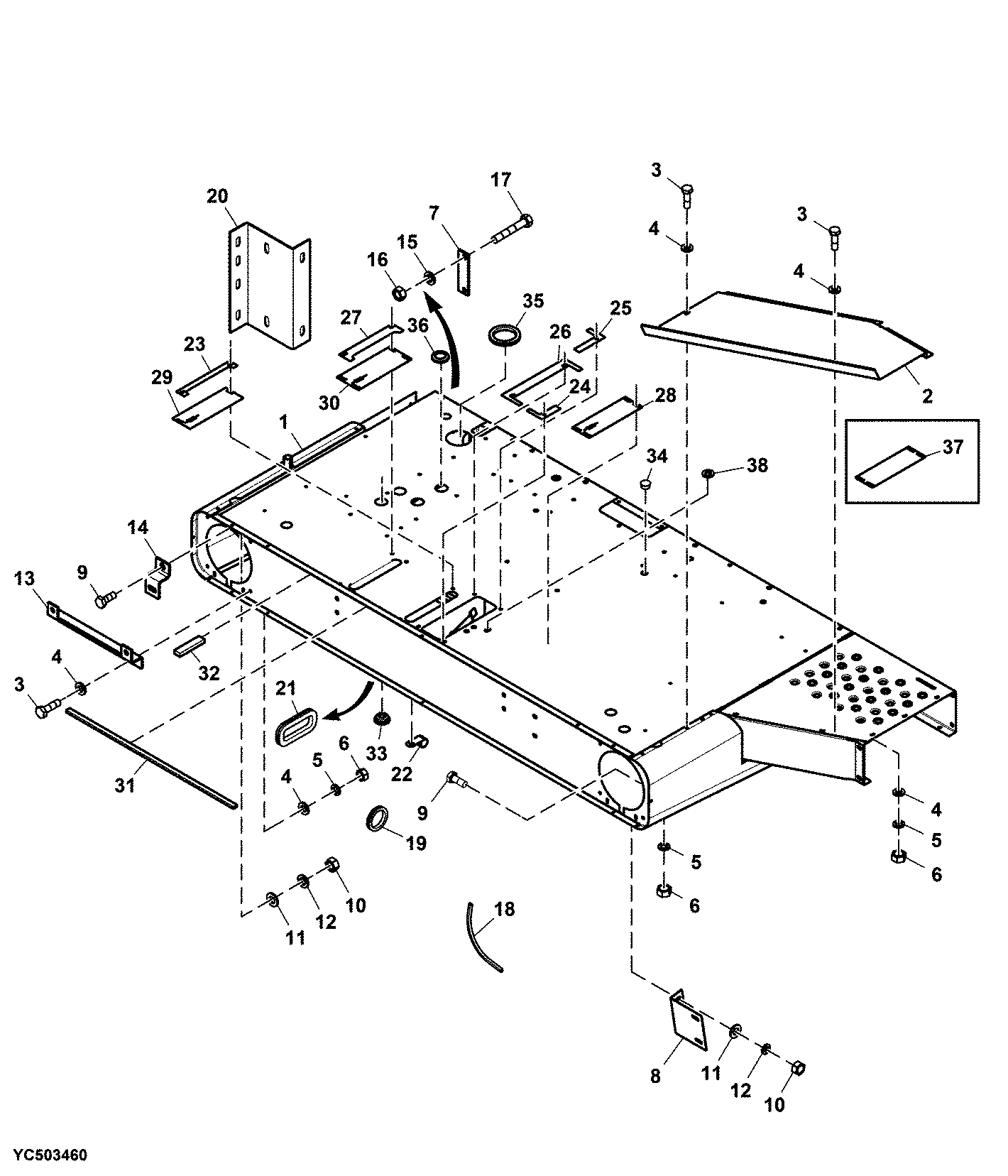

Operator's Platform for Sealed Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX16209	1	Platform	-
1	AYC26429	1	Platform	-
2	YC15536	1	Step	-
3	19M7077	1	Cap Screw	M6 X 20
4	24M7054	1	Washer	6.400 X 12 X 1.600 mm
5	12M7099	1	Lock Washer	6 mm
6	14M7027	1	NUT	M6
7	YC24003	2	Plate	-
8	YC24038	1	Holder	-
9	19M7139	1	Cap Screw	M8 X 20
10	14M7029	1	Nut	M8
11	24M7055	1	Washer	8.400 X 16 X 1.600 mm
12	12M7008	1	LOCK WASHER	8 mm
13	YC13920	2	Guide	-
14	YC13921	2	Guide	-
15	12M7014	2	Lock Washer	12 mm
16	14M7031	2	Nut	M12
17	19M7387	2	Cap Screw	M12 X 40
18	YC11706	1	Isolator	-
19	Z34467	3	Grommet	-
20	YC22614	1	Holder	-
21	R20759	2	Grommet	-
22	YC18369	2	Clamp	-
23	YC32821	2	Plate	-
24	YC32822	1	Plate	-
25	YC32823	1	Plate	-
26	YC32824	1	Plate	-
27	YC32825	1	Plate	-
28	YC32827	1	Plate	-
29	YC32828	1	Plate	-
30	YC32829	1	Plate	-
31	DX10585	1	Weatherstrip	-
32	DX10618	1	Weatherstrip	-
33	YC32776	3	Grommet	-
34	DX11413	1	Plug	-
35	YC26242	1	Grommet	-
36	YC12871	1	Grommet	-
36	YC12871	2	Grommet	-
37	DX12634	1	Sealing Washer	Hydro Drive Option
38	YC12208	1	Washer	-
