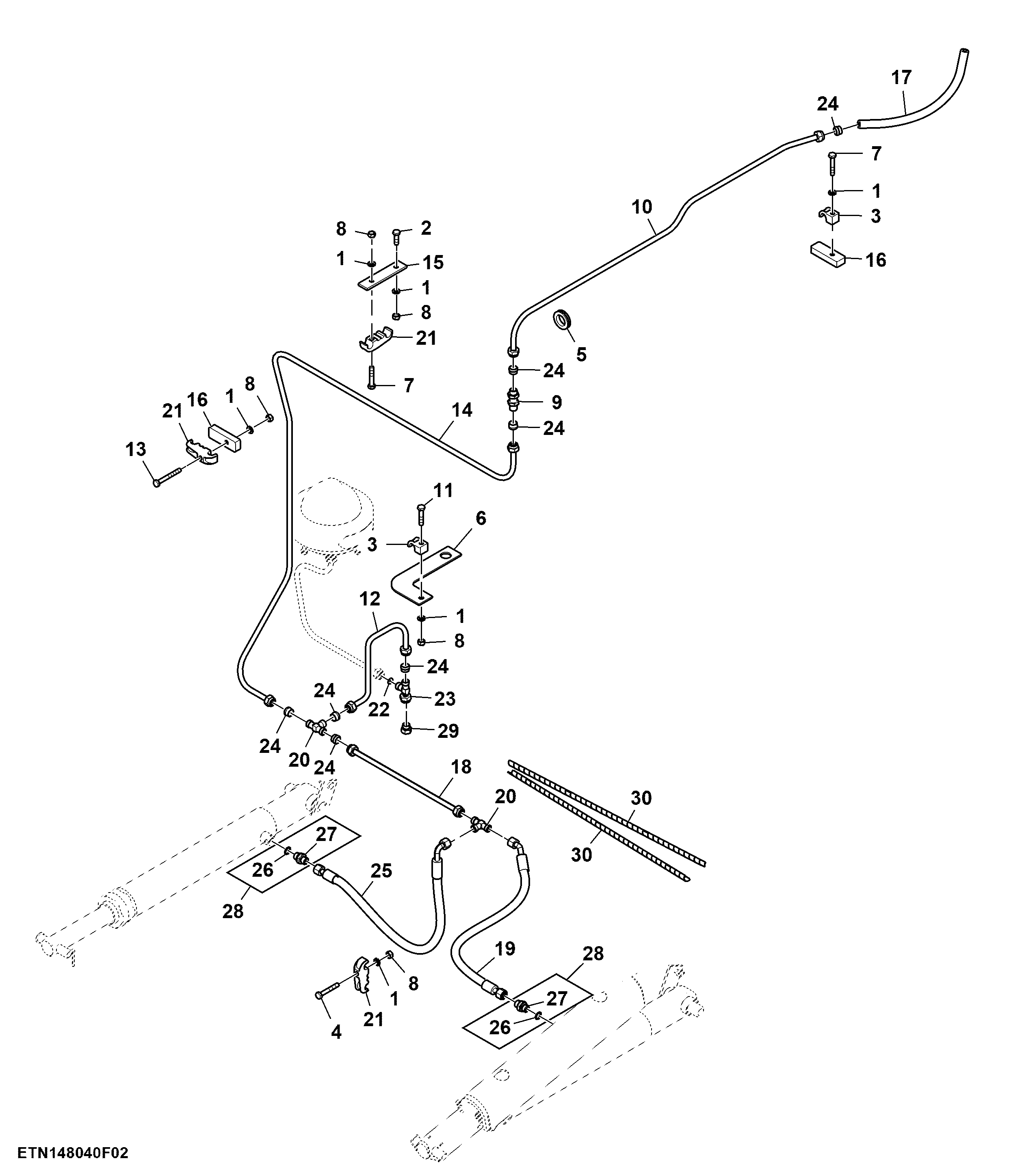

Hydraulic Lines, Cutting Platform Lifting Cylinder (100044 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7099	14	Lock Washer	6 mm
2	19M7077	2	Cap Screw	M6 X 20
3	Z34952	3	Clamp	-
4	19M10100	4	Screw	M6 X 40
5	Z34506	1	Grommet	-
6	YC28308	1	Plate	-
7	19M10099	4	Screw	M6 X 35
8	14M7027	11	NUT	M6
9	AYC10576	1	Union Fitting	-
10	ADX11059	1	Line	INCLUDES (2) YC16853
11	19M10098	1	Screw	M6 X 30
12	AYC23059	1	Oil Line	-
13	19M10101	1	Screw	M6 X 50
14	AYC12690	1	Line	-
15	YC24298	2	Strap	-
16	Z30667	4	PLATE	-
17	AYC20741	1	Oil Line	-
18	ADX12864	1	Line	-
19	ADX15512	1	Hydraulic Hose	-
20	YC16852	2	Tee Fitting	-
21	Z30668	8	CLAMP	-
22	Z34005	1	WASHER	-
23	AZ22845	1	FITTING	-
24	YC16853	8	Tapered Sleeve	-
25	ADX13887	1	Hydraulic Hose	-
26	51M7043	2	O-Ring	15.300 X 2.200 mm
27	DX10187	2	Fitting	-
28	ADX10078	2	Fitting	-
29	DX18245	1	Fitting Plug	-
30	DX14583	2	Grommet	-

Hydraulic Lines, Cutting Platform Lifting Cylinder (100044 - )
