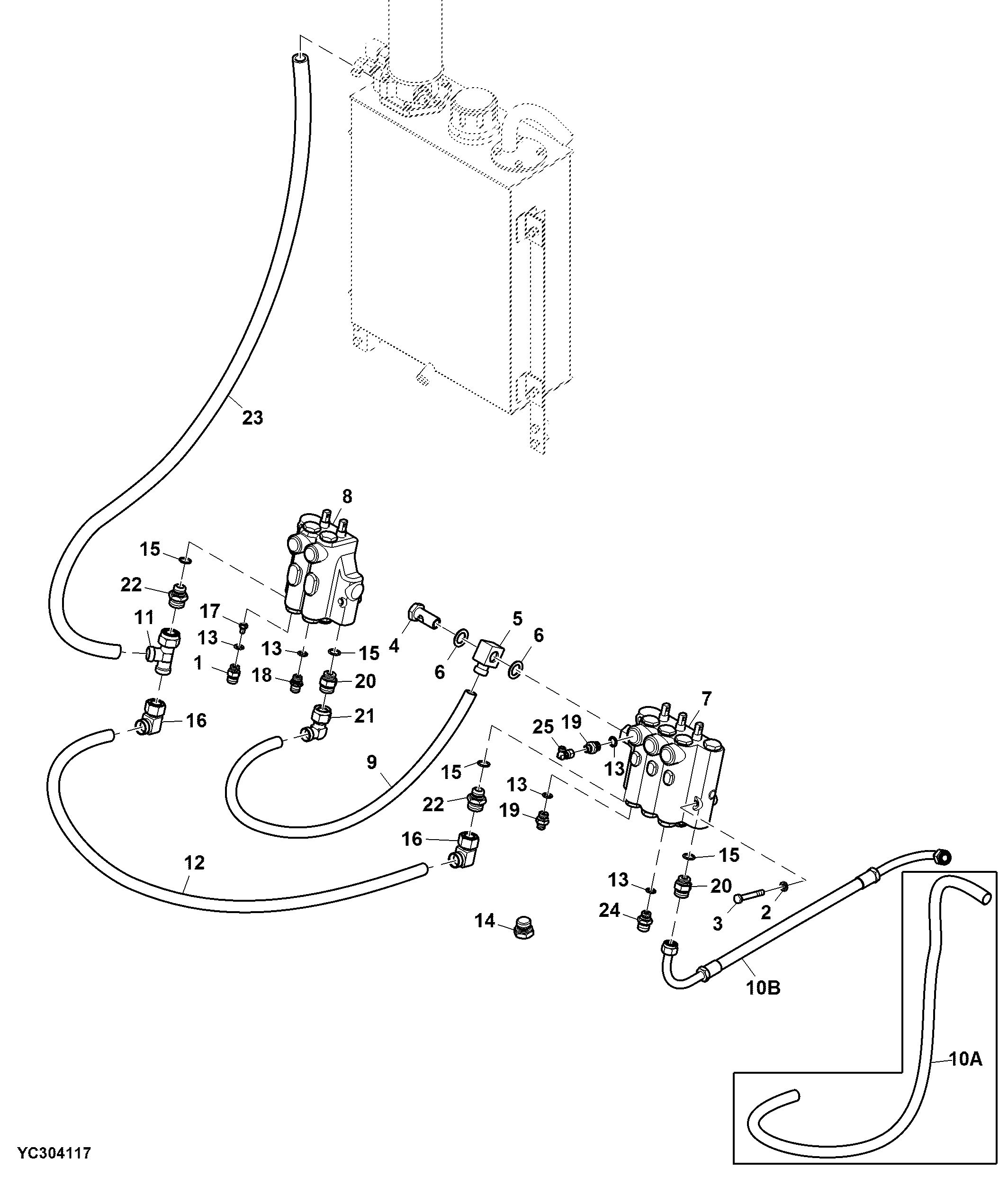

Hydraulic Lines and Control Valve, Hydro Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z42193	1	FITTING	-
2	12M7008	4	LOCK WASHER	8 mm
3	19M7165	4	Cap Screw	M8 X 55
4	YC12614	1	Hollow Screw	-
5	YC12615	1	Fuel Supply Banjo Fitting	-
6	YC12613	2	Washer	-
7	AYC23001	1	Seal Kit	-
7	AYC11349	1	Valve	-
7	ADX12215	1	Pressure Relief Valve	172 bar
7	AYC23009	1	Pressure Relief Valve	137 bar
7	AYC23008	1	Valve Spool	-
8	AYC11350	1	Valve	-
8	AYC23002	1	Seal Kit	-
8	AYC23007	1	Valve Spool	-
9	AYC11346	1	Hydraulic Hose	-
11	AYC10779	1	Tee Fitting	-
12	AYC11347	1	Hydraulic Hose	-
13	YC13007	6	O-Ring	-
14	YC31994	1	Fitting	-
15	YC12807	5	O-Ring	-
16	AYC10601	2	Elbow Fitting	-
17	Z37688	1	Orifice	-
18	YC16845	1	Fitting	-
19	YC16847	2	Fitting	-
20	Z34063	2	FITTING	-
21	AYC12339	1	Elbow Fitting	-
22	YC13045	2	Pressure Relief Fitting	-
23	AYC11348	1	Hydraulic Hose	-
24	YC16846	1	Fitting	-
25	AYC10573	1	Elbow Fitting	-
10A	AYC10777	1	Hydraulic Hose	ORDER ADX11743
10B	ADX11743	1	Hose	LGTH = 740 mm

Hydraulic Lines and Control Valve, Hydro Drive
