Открытый узел

Dashboard Panel, Hydro Drive

Dashboard Panel, Hydro Drive

Dashboard Panel, Hydro Drive

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

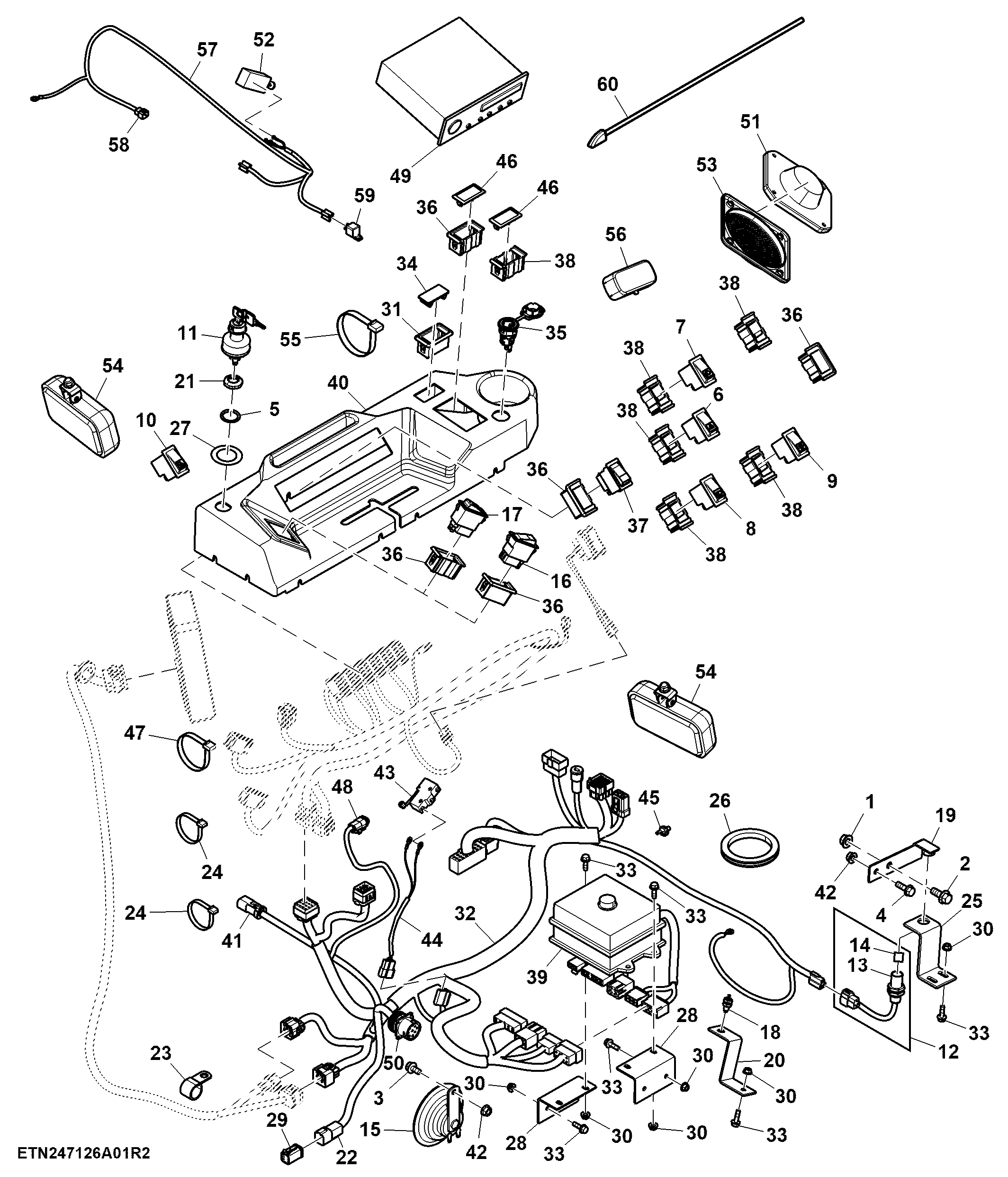

Dashboard Panel, Hydro Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	19M7785	1	Screw	M10 X 25
3	19M7865	1	Screw	M8 X 16
4	19M7867	1	Screw	M8 X 25
5	A4827R	1	Washer	-
6	ADX11917	1	Switch	Light Switch
7	ADX11918	1	Switch	Road Lamp Switch
8	ADX11919	1	Switch	High Beam Light Switch
9	ADX11920	1	Switch	Unloading Lamp Switch
10	ADX11921	1	Switch	Unloading Lamp Switch
11	AR58126	1	Rotary Switch	-
12	AYC10033	1	Proximity Sensor	-
13	AYC24100	1	Proximity Sensor	-
14	YC29625	1	Proximity Sensor	-
15	AYC12583	1	Horn	-
16	AYC13181	1	Switch	-
17	AYC13186	1	Toggle/Rocker Switch	-
18	AYC13693	1	Switch	-
19	AYC18845	1	Support	-
20	DX11322	1	Outrigger	-
21	R44342	1	Nut	-
22	57M7629	1	Elec. Connector Housing	-
23	YC12376	1	Half Clamp	-
24	YC16954	6	Clamp	-
25	YC22040	1	Holder	-
26	YC26242	1	Grommet	-
27	YC27937	1	Label	Key Sign
28	YC33891	2	Angle	-
29	57M7630	1	Electrical Connector Assy	-
30	14M7439	11	Flange Nut	M6
31	TR107087	1	Panel	-
32	ADX16497	1	Wiring Harness	SUB FOR ADX15765
33	19M7862	11	Screw	M6 X 20
34	TR106202	1	Plug	-
35	AL175223	1	Socket Outlet	-
36	AYC27221	6	Switch Kit	-
37	ADX14698	1	Toggle/Rocker Switch	-
38	AYC27222	8	Switch Kit	-
39	ADX13850	1	Fuse Box	-
40	DX19003	1	Panel	-
41	57M7628	1	Electrical Connector Assy	-
42	14M7298	2	Flange Nut	M8
43	AYC19470	1	Switch	-
44	AYC25407	1	Wiring Harness	-
45	AYC14347	1	Pressure Switch	-
46	YC24536	3	Panel	-
47	R44302	4	Tie Band	-
48	57M7627	1	Electrical Connector Assy	-
49	ADX12925	1	CD-Player	-
50	57M7919	1	Elec. Connector Housing	-
51	AYC16577	2	Speaker	-
52	AYC10654	1	Switch	SUB FOR AYC10230
53	AYC11248	2	Grille	-
54	AYC11252	6	Lamp	-
55	H77698	6	Tie Band	-
56	AYC16575	1	Lamp	-
57	ADX16153	1	Wiring Harness	USE WITH AYC10654
58	57M13679	1	Elec. Connector Housing	-
59	ADX14024	2	Relay	USE WITH AYC10654
60	AYC15379	1	Antenna	-
