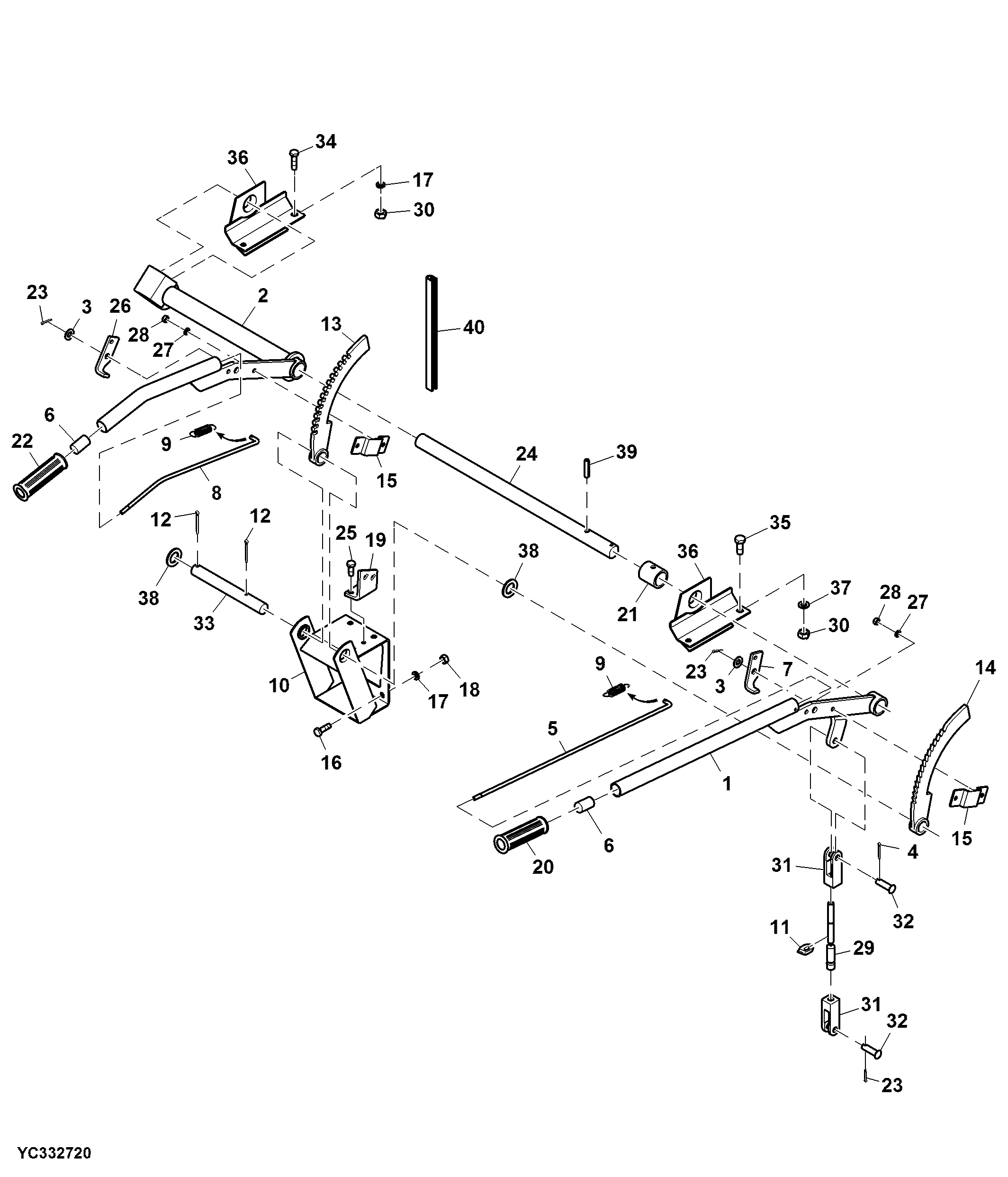

Brake Lever and Concave Control

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AYC12489	1	Lever	-
2	AYC12292	1	Steering Control Unit	-
3	24M7028	2	Washer	10.500 X 20 X 2 mm
4	YC20416	1	Cotter Pin	-
5	YC24050	1	Hook Bolt	-
6	Z21823	2	KNOB	-
7	Z21833	1	LATCH	-
8	Z44389	1	HOOK BOLT	-
9	Z21613	2	EXTENSION SPRING	-
10	AYC12818	1	Bracket	-
11	Z29162	2	CLAMP	-
12	11M7024	2	Cotter Pin	4 X 36 mm
13	Z11323	1	SECTOR	-
14	Z11324	1	SECTOR	-
15	YC24011	2	Bracket	-
16	19M7163	3	Cap Screw	M8 X 25
17	12M7008	5	LOCK WASHER	8 mm
18	14M7029	5	Nut	M8
19	YC12216	1	Reinforcement	-
20	YC28179	1	Control Lever	-
21	Z29951	1	BUSHING	-
22	YC16620	1	Yoke With Tube	-
23	11M7082	3	Cotter Pin	2.500 X 25 mm, SUB FOR 11M7012
24	YC24010	1	Shaft	-
25	19M10106	1	Screw	M6 X 16
26	Z21834	1	LATCH	-
27	12M7099	7	Lock Washer	6 mm
28	14M7027	9	NUT	M6
29	AYC10555	1	Cable	-
30	14M7140	4	Nut	M10
31	DX16728	2	Yoke	SUB FOR Z24492
32	Z24487	2	Pin Fastener	-
33	YC12857	1	Pin Fastener	-
34	19M7288	2	Cap Screw	M8 X 30
35	19M7167	2	Cap Screw	M10 X 25
36	AYC20177	2	Bracket	-
37	12M7013	1	LOCK WASHER	10.200 mm
38	24M7099	2	Washer	21 X 34 X 3 mm
39	34M7217	1	Spring Pin	8 X 35 mm
40	ADX12315	1	Weatherstrip	-
