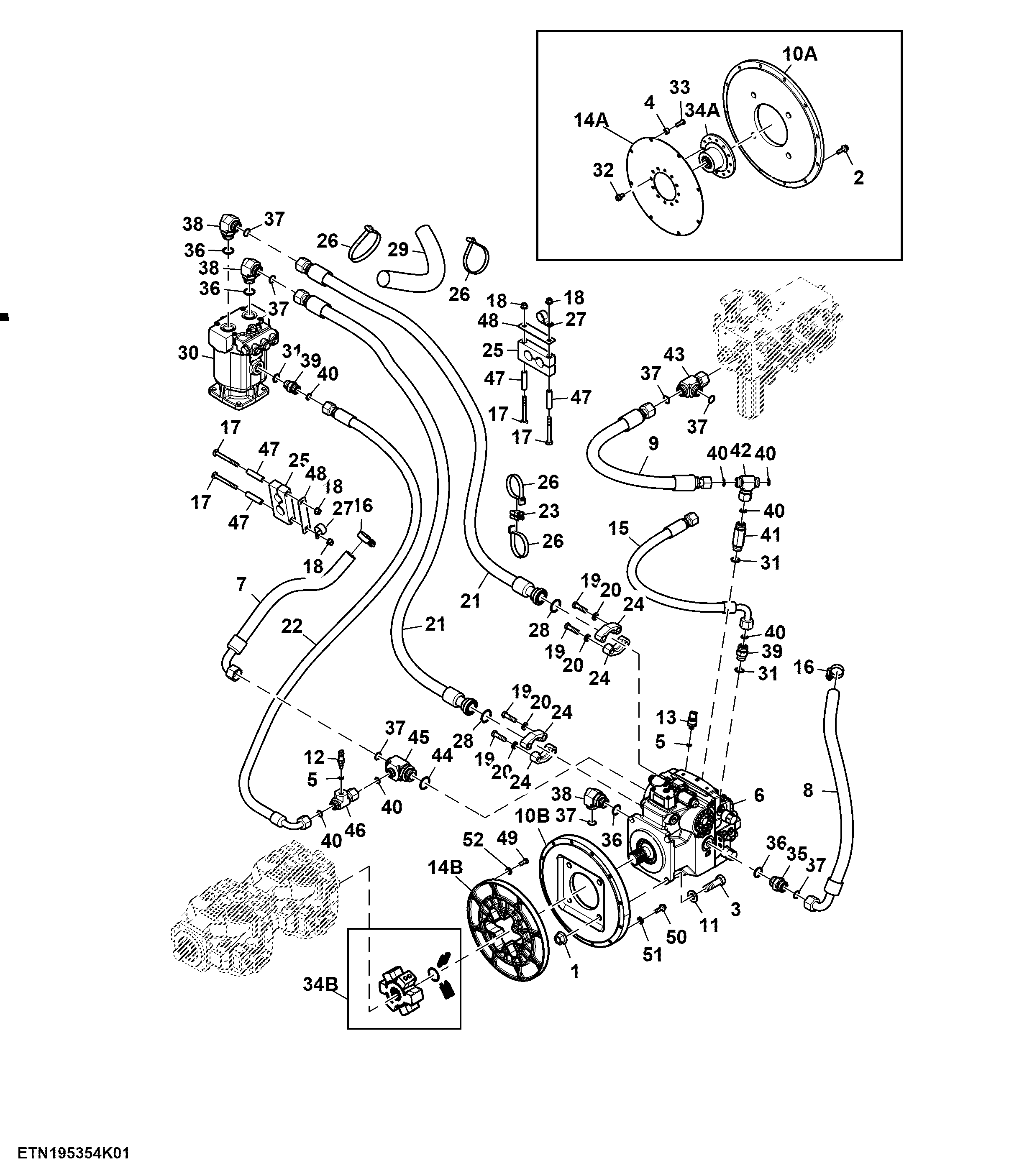

Platform Pump Stack Motor, Fittings

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7652	4	Flange Nut	M20
2	19M7786	12	Screw	M10 X 30
3	19M9161	4	Cap Screw	M20 X 65
4	28H860	8	Washer	0.423" X 0.675" X 3/8"
5	51M7041	2	O-Ring	11.300 X 2.200 mm
6	AFH217473	1	Hydraulic Pump	-
7	AFH221466	1	Hydraulic Hose	LGTH = 835 mm, PLATFORM SUCTION
8	AFH219951	1	Hydraulic Hose	LGTH = 1221 mm, Platform Pump Case Drain
9	AFH221670	1	Hydraulic Hose	LGTH = 840 mm, Charge Outlet 2
11	R283755	4	Washer	-
12	RE52722	1	Temperature Sensor	-
15	AFH221671	1	Hydraulic Hose	LGTH = 970 mm, Platform Charge Inlet
16	RE56097	2	Clamp	-
17	03M7225	6	Bolt	M10 X 100
18	14M7518	6	Flange Nut	M10
19	19M7496	8	Cap Screw	M12 X 45
20	24M7047	8	Washer	13 X 24 X 2.500 mm
21	AFH219945	2	Hydraulic Hose	LGTH = 5540 mm, Platform High Pressure
22	AFH219947	1	Hydraulic Hose	LGTH = 5590 mm, Platform Case Drain
23	AN209168	6	Swivel	-
24	AT131685	4	Flange Fitting	-
25	FH327845	3	Clamp	-
26	H224073	14	Tie Band	-
27	T162675	3	Clamp	-
28	T78393	2	O-Ring	-
29	FH341881	1	Hose Guard	-
30	AFH211980	1	Hydraulic Motor	-
31	U12547	3	O-Ring	-
32	YZ280039	12	Cap Screw	-
33	T297338	8	Bolt	-
35	38H3164	1	Adapter Fitting	-
36	R29936	4	O-Ring	-
37	T76938	7	O-Ring	-
38	38H3037	3	Elbow Fitting	-
39	38H3163	2	Adapter Fitting	-
40	T77858	7	O-Ring	-
41	38H3215	1	Adapter Fitting	-
42	38H5126	1	Tee Fitting	-
43	38H5408	1	Adapter Fitting	-
44	U13639	1	O-Ring	-
45	38H1574	1	Tee Fitting	-
46	T308604	1	Tee Fitting	-
47	N116128	6	Bushing	-
48	FH317450	3	Plate	-
49	19H2633	8	Cap Screw	3/8" X 1-1/2"
50	19M8292	12	Screw	M10 X 50
51	24M7239	20	Washer	10.700 X 21 X 2.500 mm
10A	FH339448	1	Plate	ORDER FH346846
10B	FH346846	1	Plate	USE WITH AFH222831 AND AT498657
13A	TA13468	1	Pressure Sensor	-
13B	RE584420	1	Pressure Sensor	SUB FOR TA13468
14A	YZ280037	1	Plate	USE WITH YZ40281588 AND FH339448
14B	AT498657	1	Coupling	USE WITH AFH222831 AND FH346846
34A	YZ40281588	1	Hub	USE WITH YZ280037 AND FH339448
34B	AFH222831	1	Coupling	USE WITH AT498657 AND FH346846
