Открытый узел

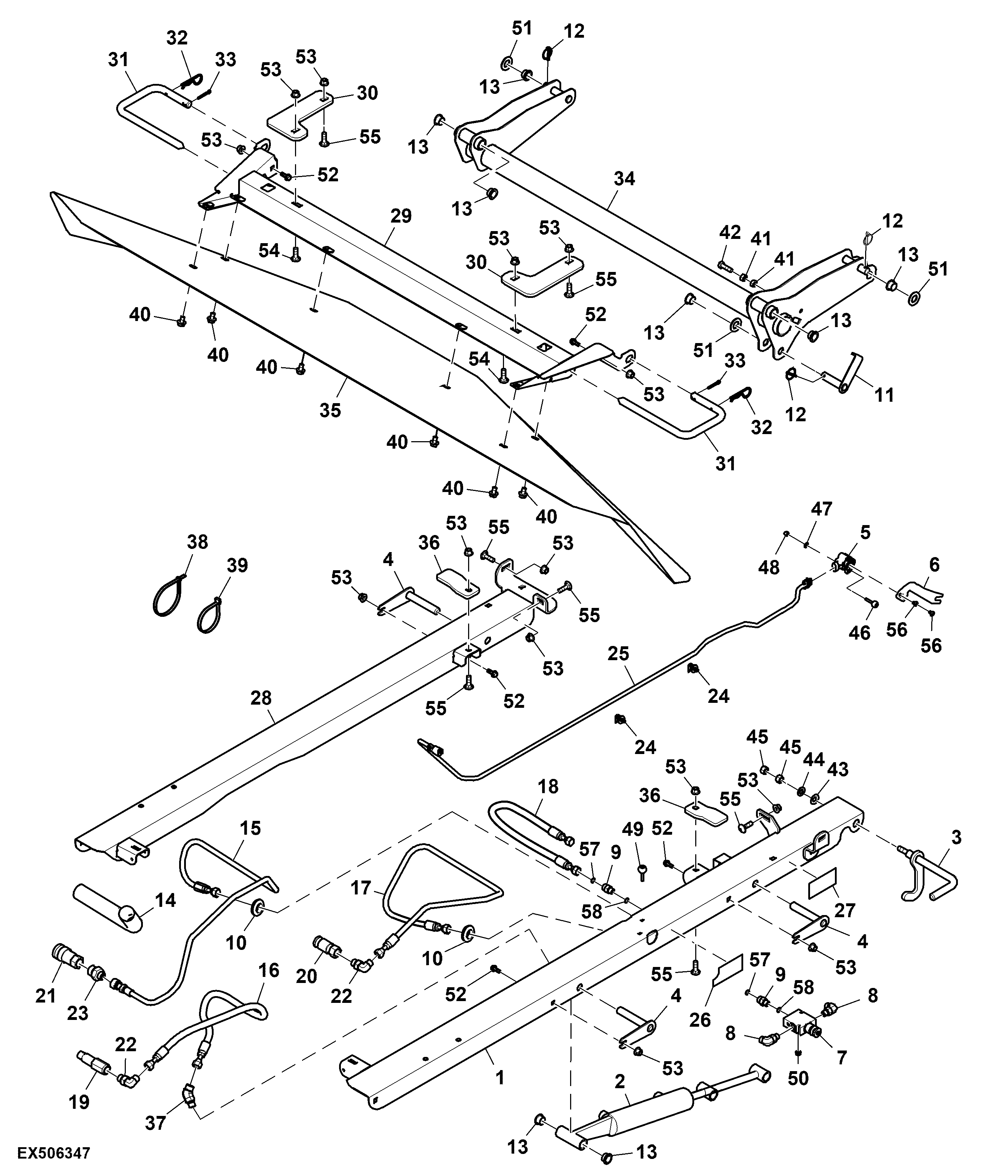

Swath Compressor Hydraulics and Supports Attachment 2/3

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH218297	1	Support	LH
2	AFH218298	1	Hydraulic Cylinder	-
3	AFH218299	1	Pin	-
4	AFH218300	3	Pin	-
5	AFH218301	1	Sensor	Rotary
6	FH337421	1	Arm	-
7	AFH218302	1	Valve	Pressure Reducing
8	38H1004	2	Elbow Fitting	SUB FOR AFH217654
8	R26448	1	O-Ring	-
9	38H1160	2	Adapter Fitting	SUB FOR FH336795
10	FH317988	2	Grommet	-
11	AFH218303	1	Pin	-
12	AFH214006	3	Pin Fastener	-
13	FH337424	10	Bushing	-
14	FH318081	1	Cover	-
15	AFH218323	1	Hydraulic Hose	LGTH = 1400 mm
16	AFH218324	2	Hydraulic Hose	LGTH = 1220 mm, SUB FOR AFH218325
17	R26448	2	O-Ring	-
18	AFH218326	1	Hydraulic Hose	LGTH = 490 mm
19	AFH210208	1	Quick Coupler	-
20	AFH209875	1	Hydr. Quick Coupler Socket	-
21	AFH209876	1	Hydr. Quick Coupler Socket	-
22	38H1010	2	Elbow Fitting	-
23	38H1175	1	Adapter Fitting	-
24	FH336465	6	Tie Band	-
25	AFH218365	1	Wiring Harness	-
26	FH337437	1	Label	Down Force
27	FH337526	1	Label	Up Lock
28	AFH218327	1	Support	RH
29	AFH218328	1	Support	Front
30	FH337440	2	End Plate	-
31	FH337441	2	Pin	-
32	CC18607	2	Quick Lock Pin	-
33	11M7028	2	Cotter Pin	5 X 32 mm
34	AFH218329	1	Rockshaft Unit	-
35	FH344460	1	Deflector	Front SUB FOR FH337526
36	FH337551	2	Plate	-
37	38H1045	1	Elbow Fitting	-
38	R76477	2	Tie Band	-
39	R44302	1	Tie Band	-
40	19M7783	1	Screw	M10 X 16
41	14M7274	1	Nut	M10
42	19M7169	1	Cap Screw	M10 X 35
43	N168012	1	Washer	-
44	24M7429	1	Washer	13 X 24 X 2.500 mm
45	14M7275	1	Nut	M12
46	FH337420	1	Bolt	-
47	24H1283	1	Washer	7/32" X 1/2" X 0.049"
48	14M7360	1	Lock Nut	M5
49	03M7328	1	Bolt	M6 X 45
50	FH323515	1	Flange Nut	-
51	24H1406	1	Washer	13/16" X 1-1/2" X 0.060"
52	03M7190	1	Bolt	M10 X 20
53	FH326784	1	Lock Nut	-
54	03M7194	1	Bolt	M10 X 40
55	03M7193	1	Bolt	M10 X 35
56	FH337422	1	Screw	-
57	T77613	2	O-Ring	-

Swath Compressor Hydraulics and Supports Attachment 2/3

Нет текстового описания
