Открытый узел

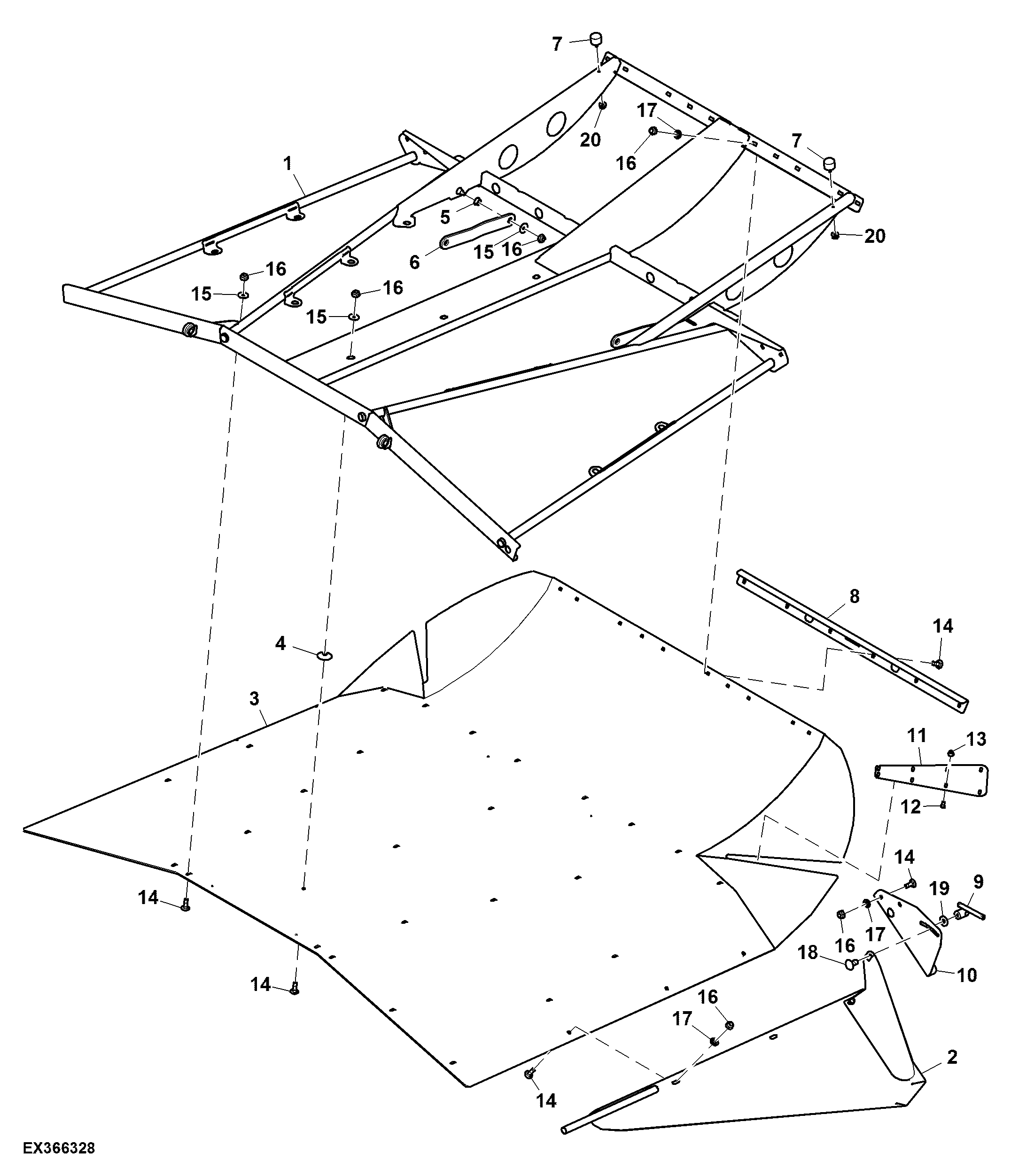

Swath Compressor Frame Attachment 1/3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH219285	1	Support	-
2	AFH218332	1	Deflector	LH
2	AFH218333	1	Deflector	RH
3	FH337454	1	Sheet	-
4	FH337458	21	Retainer	-
5	FH337424	2	Bushing	-
6	FH337461	2	Arm	-
7	EPC029826	2	Vibration Dampener	-
8	FH337463	1	Angle	-
9	AFH218334	2	Handle	-
10	FH337474	1	Bracket	RH
10	FH337466	1	Bracket	-
11	FH337478	2	Strap	-
12	FH337573	16	Screw	-
13	FH323515	16	Flange Nut	-
14	FH337457	49	Screw	-
15	HXE19694	31	Washer	-
16	N320038	51	Lock Nut	-
17	24M7239	20	Washer	10.700 X 21 X 2.500 mm
18	03M7197	2	Bolt	M12 X 25
19	FH319392	2	Washer	-
20	TCU14151	2	Nut	-

Swath Compressor Frame Attachment 1/3

Нет текстового описания
