Открытый узел

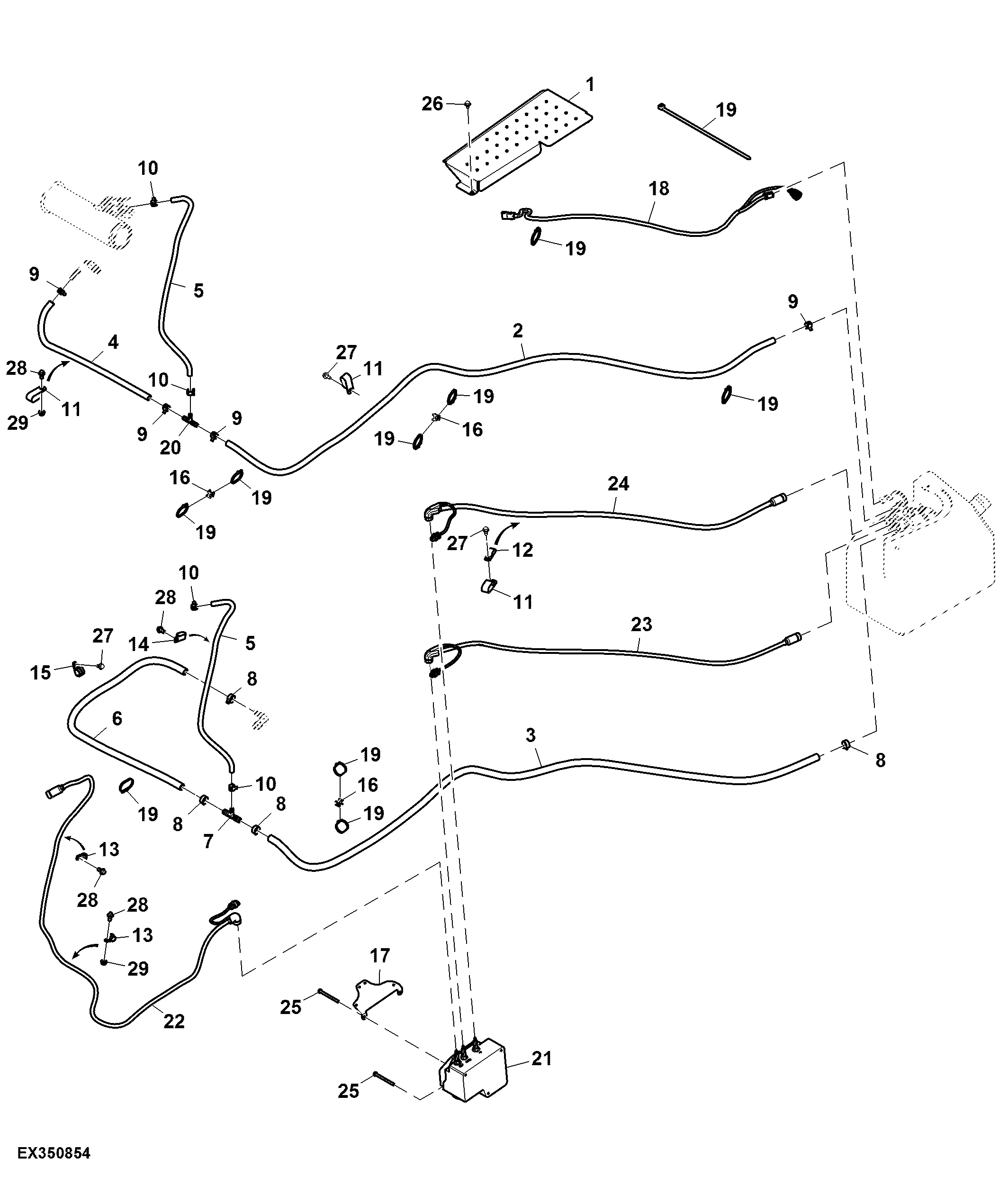

Hydraulic Hoses, Diesel Exhaust Fluid System

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FH336934	1	Cover	-
2	FH336941	1	Hose	LGTH = 2300 mm, Heater
3	FH336942	1	Radiator Hose	LGTH = 2250 mm, Coolant
4	FH336943	1	Hose	LGTH = 680 mm, Heater
5	FH336945	2	Hose	LGTH = 835 mm, Heater
6	FH336946	1	Hose	LGTH = 1265 mm, Heater
7	T290741	1	Tee Fitting	-
8	AFH214019	4	Hose Clamp	-
9	R137939	4	Clamp	-
10	R184863	4	Hose Clamp	-
11	AH77869	4	Clip	-
12	AH97280	1	Clip	-
13	H75541	3	Clamp	-
14	FH319183	2	Hose Clamp	-
15	FH323843	1	Clamp	-
16	FH336843	4	Spacer	-
17	FH336935	1	Bracket	-
18	AFH217930	1	Wiring Harness	-
19	R44302	11	Tie Band	-
20	T296925	1	Tee Fitting	-
21	DZ119474	1	DEF Dosing Unit Pump	SUB FOR RE552175 AND DZ111283
22	RE560897	1	DEF Line	Pressure
23	RE560900	1	DEF Line	Backflow
24	RE560902	1	DEF Line	Suction
25	19M10400	1	Cap Screw	M8 X 90
26	AFH217985	1	Screw	-
27	FH336492	1	Screw	-
28	19M7784	1	Screw	M10 X 20
29	14M7334	1	Flange Nut	M10

Hydraulic Hoses, Diesel Exhaust Fluid System

Нет текстового описания
