Открытый узел

Header Drive, Fitting Manifold

Header Drive, Fitting Manifold

Header Drive, Fitting Manifold

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

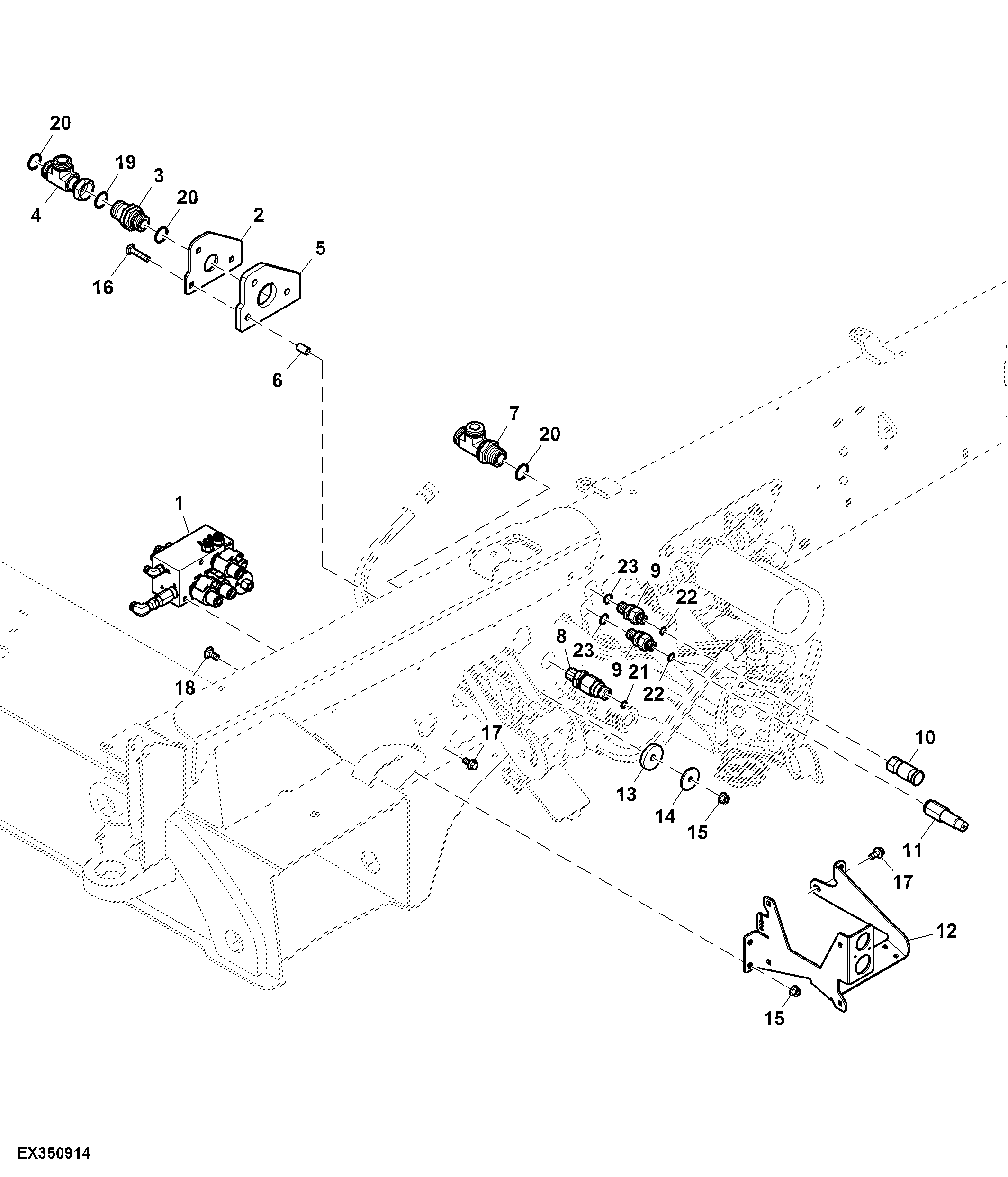

Header Drive, Fitting Manifold

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH217850	1	Manifold	Float Selector
2	FH336863	1	Plate	-
3	AFH217818	1	Adapter Fitting	-
4	38H1002	1	Tee Fitting	-
5	FH336860	1	Pad	-
6	FH336892	3	Spacer	-
7	38H1464	1	Tee Fitting	-
7	38H5095	1	Nut	1-7/16"
8	AFH217859	1	Fitting	-
9	AFH217809	2	Union Fitting	-
10	AFH209875	1	Hydr. Quick Coupler Socket	-
11	AFH208736	1	Seal Kit	-
11	AFH210208	1	Quick Coupler	-
12	AFH217843	1	Support	-
13	FH336889	1	Washer	-
14	L110092	1	Washer	-
15	FH326784	1	Lock Nut	-
16	FH336470	1	Bolt	-
17	19M7784	1	Screw	M10 X 20
18	03M7191	1	Bolt	M10 X 25
19	R29936	1	O-Ring	SUB FOR FH319223
20	T76938	1	O-Ring	SUB FOR FH319213
21	T77932	1	O-Ring	-
22	R26375	1	O-Ring	SUB FOR FH319220
23	T77857	1	O-Ring	-
