Открытый узел

Fuel Tanks and Support, RH

Fuel Tanks and Support, RH

Fuel Tanks and Support, RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

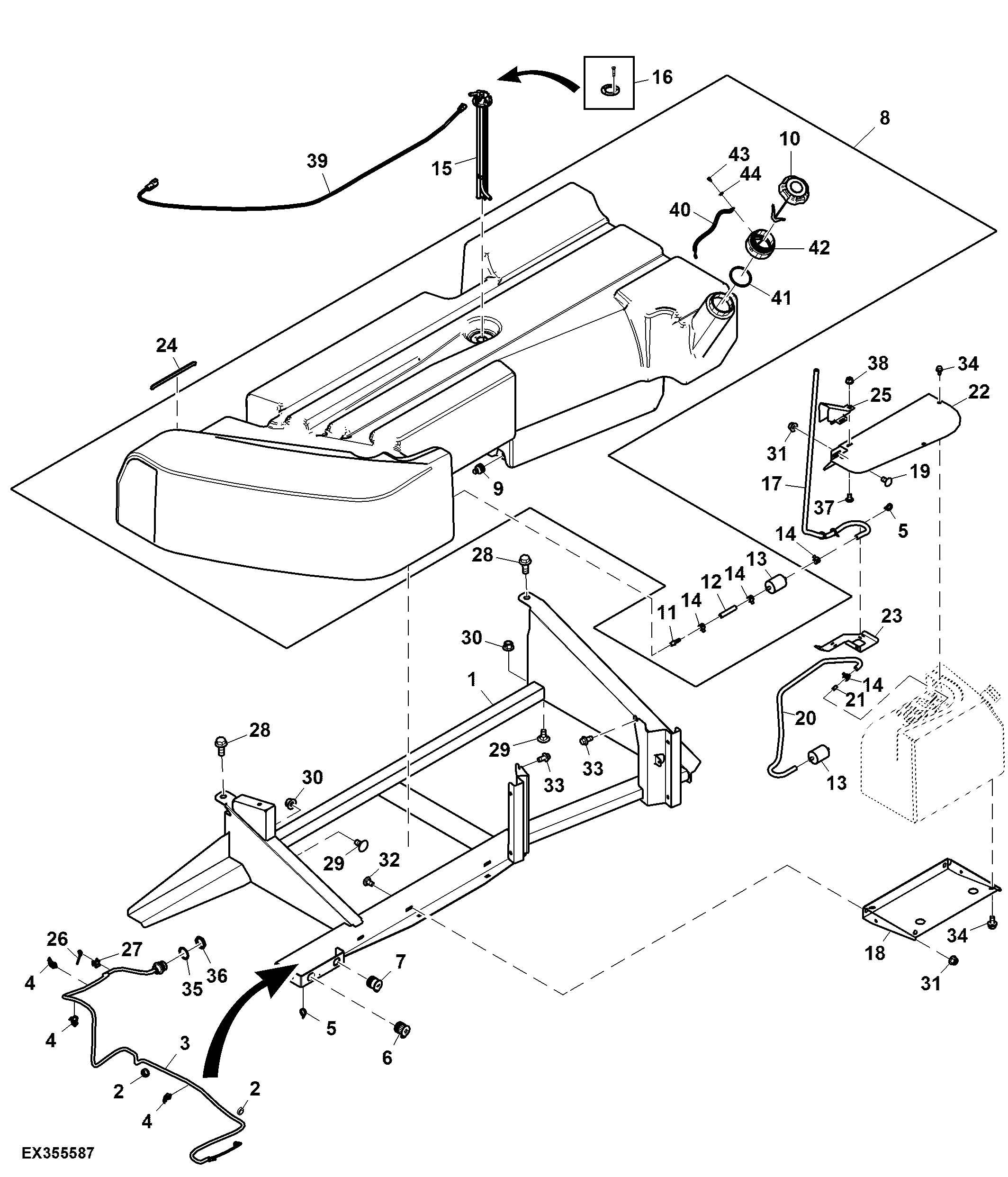

Fuel Tanks and Support, RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH218120	1	Support	-
2	FH336844	2	Grommet	-
3	AFH218115	1	Wiring Harness	Auxiliary Power
4	FH336465	3	Tie Band	-
5	R44302	1	Tie Band	-
6	AFH218093	1	Elec. Connector Terminal	-
7	AFH218094	1	Electrical Connector Assy	-
8	AFH218098	1	Fuel Tank	-
9	AFH218148	1	Fitting	-
10	AFH218099	1	Filler Cap	-
11	FH328740	1	Fitting	-
12	R545315	1	Hose	LGTH = 75 mm
13	FH318254	2	Strainer	-
14	R133839	4	Clamp	-
15	AFH218924	1	Fuel Sender	-
15	AFH218908	1	Fuel Sender	SUB FOR AFH218114
16	AFH218130	1	Hardware Kit	-
17	FH337203	1	Hose	LGTH = 1190 mm
18	FH337198	1	Support	-
19	03M7190	1	Bolt	M10 X 20
20	FH337204	1	Hose	LGTH = 800 mm
21	-	1	Part 22	-
22	FH337186	1	Cover	-
23	FH337185	1	Guide	-
24	FH330991	1	Guard	-
25	FH337187	1	Cover	-
26	R76477	2	Tie Band	-
27	FH336843	1	Spacer	-
28	19M7895	1	Screw	M20 X 50
29	03M7197	1	Bolt	M12 X 25
30	E80242	1	Lock Nut	-
31	FH326784	1	Lock Nut	-
32	FH336591	1	Bolt	-
33	19M7784	1	Screw	M10 X 20
34	FH324249	1	Bolt	-
35	57M9062	1	Elec.Connect Locking Device	-
36	FH336436	1	Nut	-
37	03M7183	1	Bolt	M8 X 16
38	TCU14151	1	Nut	-
39	AFH219314	1	Fuel Sender	Fuel Sender Extension
40	AFH219316	1	Ground Cable	LGTH = 300 mm
41	FH339226	1	Gasket	Fuel Filter Extension
42	FH339227	1	Filler Neck	-
43	19M6415	1	Screw	M5 X 10
44	24M7138	1	Washer	5.300 X 15 X 1 mm
