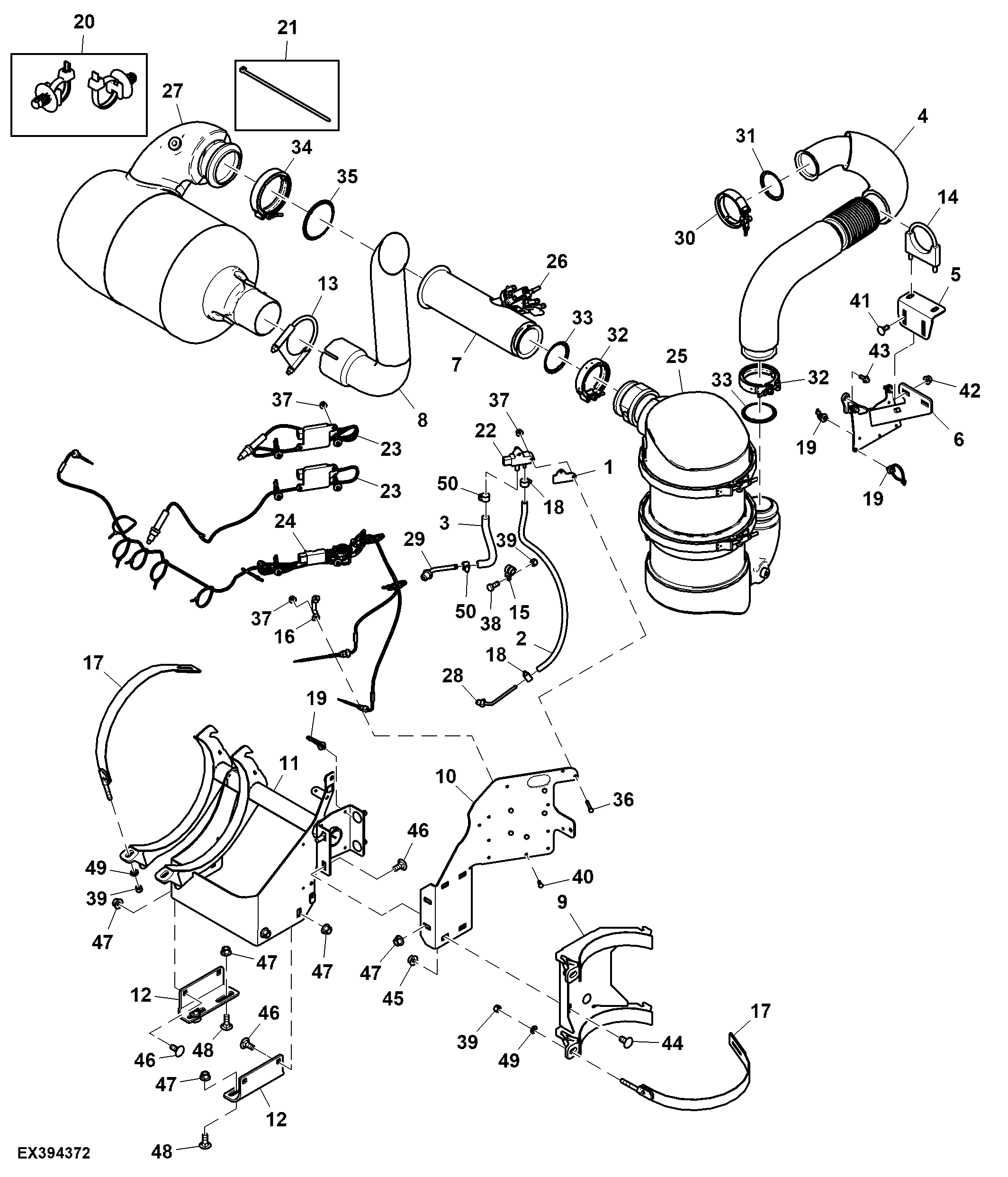

Engine Exhaust

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FH323051	1	Plate	-
2	FH337113	1	Hose	LGTH = 525 mm
3	FH337114	1	Hose	LGTH = 180 mm
4	AFH218064	1	Tube	Turbo Exhaust
5	FH337132	1	Bracket	-
6	AFH218067	1	Support	-
7	AFH218068	1	DEF Dosing Injector	-
8	FH337136	1	Tube	Exhaust Stack
9	AFH218070	1	Support	-
10	FH337138	1	Bracket	Sensor Mount
11	AFH218076	1	Support	-
12	FH337139	2	Angle	-
13	AFH218069	1	Clamp	-
14	AFH209838	1	Clamp	-
15	H75541	1	Clamp	-
16	FH323049	1	Clamp	-
17	AFH218085	4	Clamp	-
18	AFH218041	2	Hose Clamp	-
18	AFH213853	2	Hose Clamp	-
19	FH336465	5	Tie Band	-
20	AFH217974	9	Tie Band	-
21	FH337115	8	Tie Band	-
22	RE546719	1	Pressure Sensor	-
23	DZ110621	2	Chemical Sensor	NOX, SUB FOR RE552182 AND DZ109689
24	RE568940	1	Temperature Sensor	-
25	-	1	Part 26	-
26	RE560468	1	DEF Dosing Injector	-
27	RE555854	1	Converter	-
28	AT407939	1	Air Flow Tube	High Side
29	AT407927	1	Air Flow Tube	Low Side
30	-	1	Part 31	-
31	R533962	1	Gasket	-
32	-	2	Part 33	-
33	L213282	2	Gasket	-
34	-	1	Part 35	-
35	R534036	1	Gasket	-
36	19M7374	1	Cap Screw	M6 X 40
37	FH323515	1	Flange Nut	-
38	19M7402	1	Cap Screw	M10 X 25
39	14M7520	1	Lock Nut	M10
40	19M7560	1	Cap Screw	M6 X 16
41	03M7190	1	Bolt	M10 X 20
42	FH326784	1	Lock Nut	-
43	19M7866	1	Screw	M8 X 20
44	03M7197	1	Bolt	M12 X 25
45	E63527	1	Nut	-
46	03M7198	1	Bolt	M12 X 30
47	E80242	1	Lock Nut	-
48	03M7199	1	Bolt	M12 X 35
49	24M7239	1	Washer	10.700 X 21 X 2.500 mm
50	AFH218041	2	Hose Clamp	-
50	AR77962	2	Hose Clamp	-
