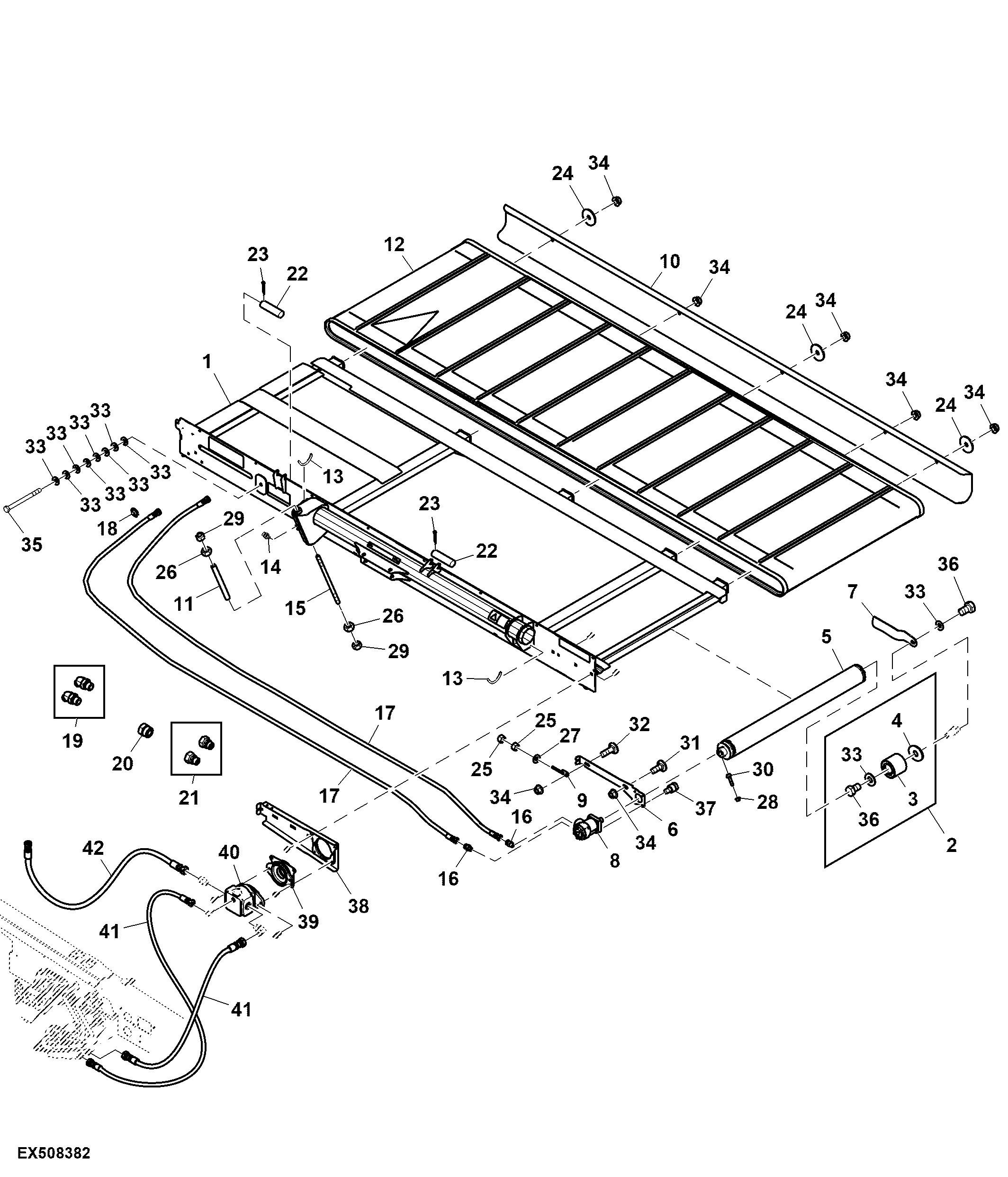

Draper and Deck, Double Windrow Attachment 1/4

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH221560	1	Frame	-
1	AFH218370	1	Frame	ORDER AFH221565
2	AFH209913	3	Cam Follower Roller	-
3	AFH209865	3	Bearing	-
4	AFH209126	3	Seal	-
5	AFH216955	1	Roller	Drive
5	AFH221559	1	Roller	Drive
6	FH318987	1	Support	Rear
7	FH318988	1	Support	Front
8	AFH218378	1	Hydraulic Motor	-
9	AFH209263	1	Adjuster	-
10	AFH221399	1	Skid Plate	-
10	AFH209674	1	Skid Plate	ORDER AFH221399
11	FH318985	1	Bushing	-
12	FH319004	1	Flat Belt	-
13	AFH209673	2	Isolator	Moulding
14	JD7842	1	Lubrication Fitting	-
15	FH319003	1	Rod	-
16	38H1162	2	Adapter Fitting	-
17	AFH218369	2	Hydraulic Hose	LGTH = 3750 mm
18	R139946	1	Tie Band	-
19	38H1577	2	Elbow Fitting	-
20	38H1148	2	Fitting Plug	-
21	38H1482	2	Reducer	-
22	FH337601	2	Pin	-
23	A81412	2	Cotter Pin	-
24	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
25	14H812	1	NUT	3/8"
26	14H1058	1	Nut	3/4"
27	24H1305	1	Washer	13/32" X 13/16" X 0.065"
28	14H732	1	Nut	3/8"
29	K40016	1	Lock Nut	-
30	22H732	1	Set Screw	3/8" X 5/8"
31	03H1851	1	Bolt	1/2" X 1"
32	03H1522	1	Bolt	1/2" X 1-1/4"
33	FH319711	1	Washer	-
34	E62934	1	Flange Nut	-
35	19H2432	1	Cap Screw	5/8" X 7-1/2"
36	F1007516	1	Cap Screw	-
37	FH319775	1	Bolt	-
38	AFH221561	1	Support	-
39	AFH221563	1	Hub	-
40	AFH221564	1	Hydraulic Motor	-
41	AFH221562	2	Hydraulic Hose	LGTH = 5939 mm
42	AFH221583	1	Hydraulic Hose	LGTH = 5337 mm
