Открытый узел

Cab Exterior and Air Intake Stack

Cab Exterior and Air Intake Stack

Cab Exterior and Air Intake Stack

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

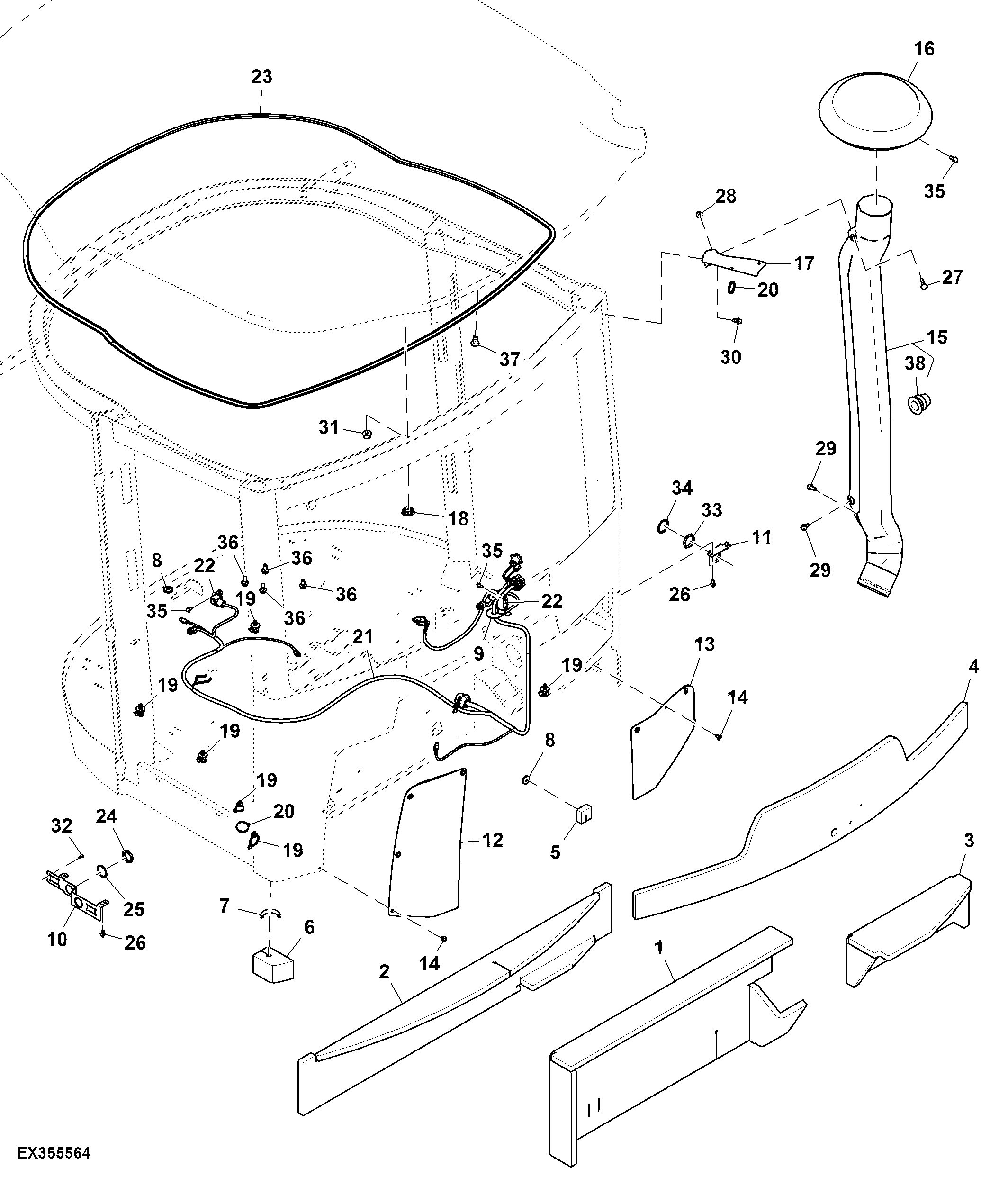

Cab Exterior and Air Intake Stack

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FH336375	1	Insulator	Lower
2	AFH217526	1	Insulator	Upper
3	FH336378	1	Insulator	-
4	AFH217509	1	Insulator	-
5	FH336381	4	Seal	-
6	FH336380	1	Seal	-
7	FH337293	1	Sealing Trim	-
8	FH317986	1	Grommet	-
9	FH336479	2	Grommet	-
10	FH336386	1	Support	-
11	FH336382	1	Support	-
12	AFH217536	1	Flap	LH
13	AFH217538	3	Flap	RH
14	FH336480	3	Rivet	-
15	FH336379	1	Air Duct	-
16	AFH217523	1	Air Duct	-
17	AFH217531	2	Semi-Finished Weldment	-
18	FH336477	2	Plug	-
19	FH336465	2	Tie Band	-
20	R44302	1	Tie Band	-
21	AFH217534	1	Wiring Harness	-
22	AFH219320	1	Relay	-
23	FH336388	1	Seal	-
24	FH336436	1	Nut	-
25	57M9062	1	Elec.Connect Locking Device	-
26	19M7865	1	Screw	M8 X 16
27	FH336470	1	Bolt	-
28	N320038	1	Lock Nut	-
29	FH336466	1	Bolt	-
30	19M7784	1	Screw	M10 X 20
31	FH326784	1	Lock Nut	-
32	FH336463	1	Screw	-
33	57M8035	1	Nut	-
34	FH328863	1	Lock Washer	-
35	FH326706	1	Screw	-
36	37H51	1	Screw	1/4" X 1/2"
37	19M8324	1	Cap Screw	M10 X 16
38	FH339232	1	Nut	-
