Открытый узел

Draper Deck

Draper Deck

Draper Deck

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Draper Deck

Нет текстового описания

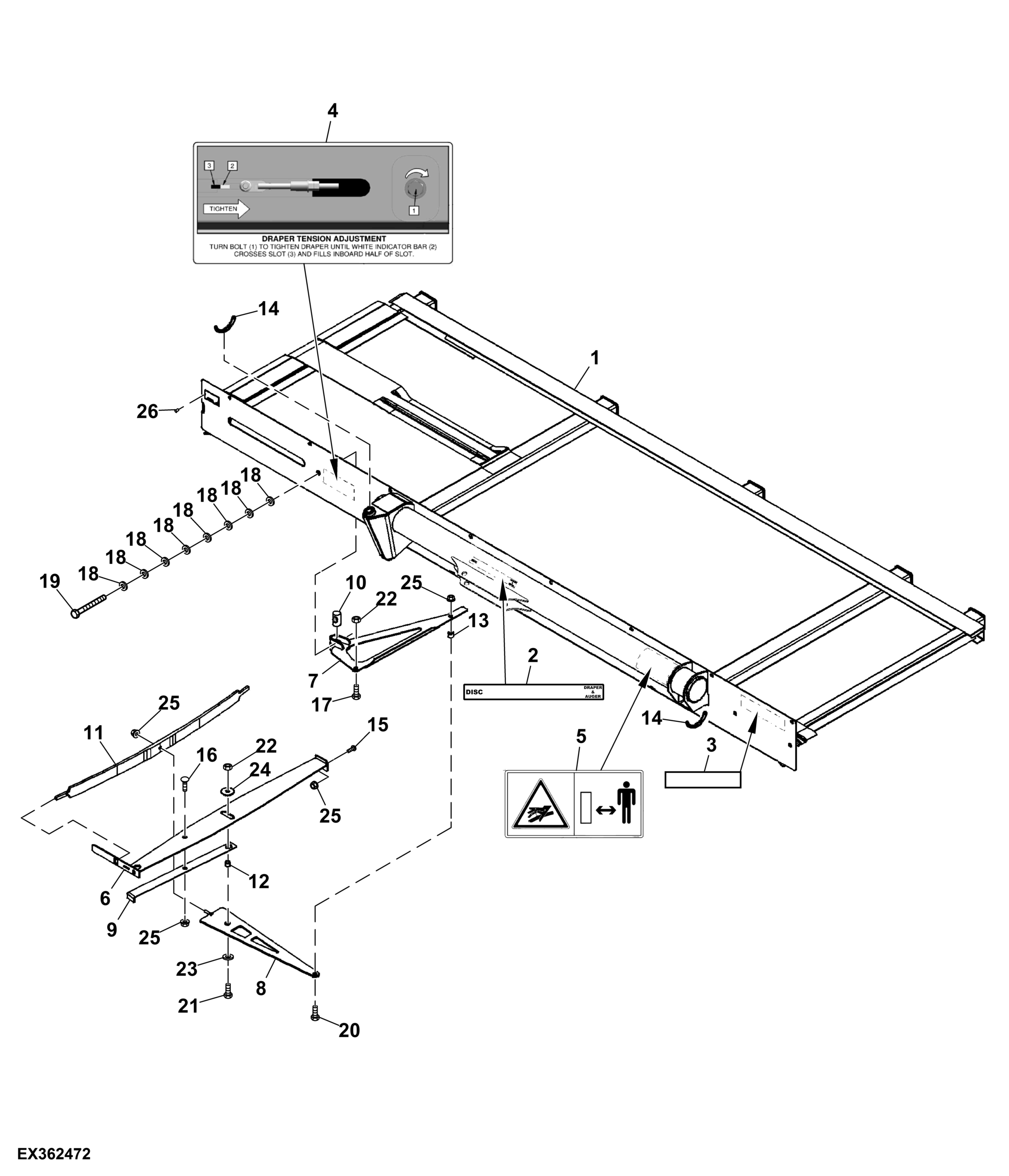

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH209635	1	Frame	-
2	FH338330	1	Label	SUB FOR FH319629
3	FH318679	1	Reflector	-
4	FH319625	1	Label	-
5	FH320450	1	Label	SUB FOR FH319727 APPL
6	AFH209389	1	Bracket	SUB FOR AFH209658 APPL
7	AFH209303	1	Instrument Panel W/Support	SUB FOR AFH209659
8	AFH209388	1	Bracket	-
9	FH318592	1	Strap	-
10	FH319785	1	Pin	-
11	FH318498	1	Leaf Spring	-
12	FH319300	1	Spacer	-
13	FH319301	1	Spacer	-
14	AFH209673	2	Isolator	-
15	03H1519	1	Bolt	3/8" X 1"
16	FH319775	1	Bolt	-
17	19H2472	1	Cap Screw	1/2" X 1"
18	FH319711	8	Washer	-
19	19H2432	1	Cap Screw	5/8" X 7-1/2"
20	19H1731	1	Cap Screw	3/8" X 1"
21	19H2898	1	Cap Screw	1/2" X 1-1/4"
22	14H826	2	Nut	1/2"
23	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
24	24H1346	1	Washer	17/32" X 1-3/4" X 0.120"
25	E59406	4	Nut	-
26	FH319698	2	Rivet	-
