Открытый узел

Draper Deck and Rollers

Draper Deck and Rollers

Draper Deck and Rollers

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

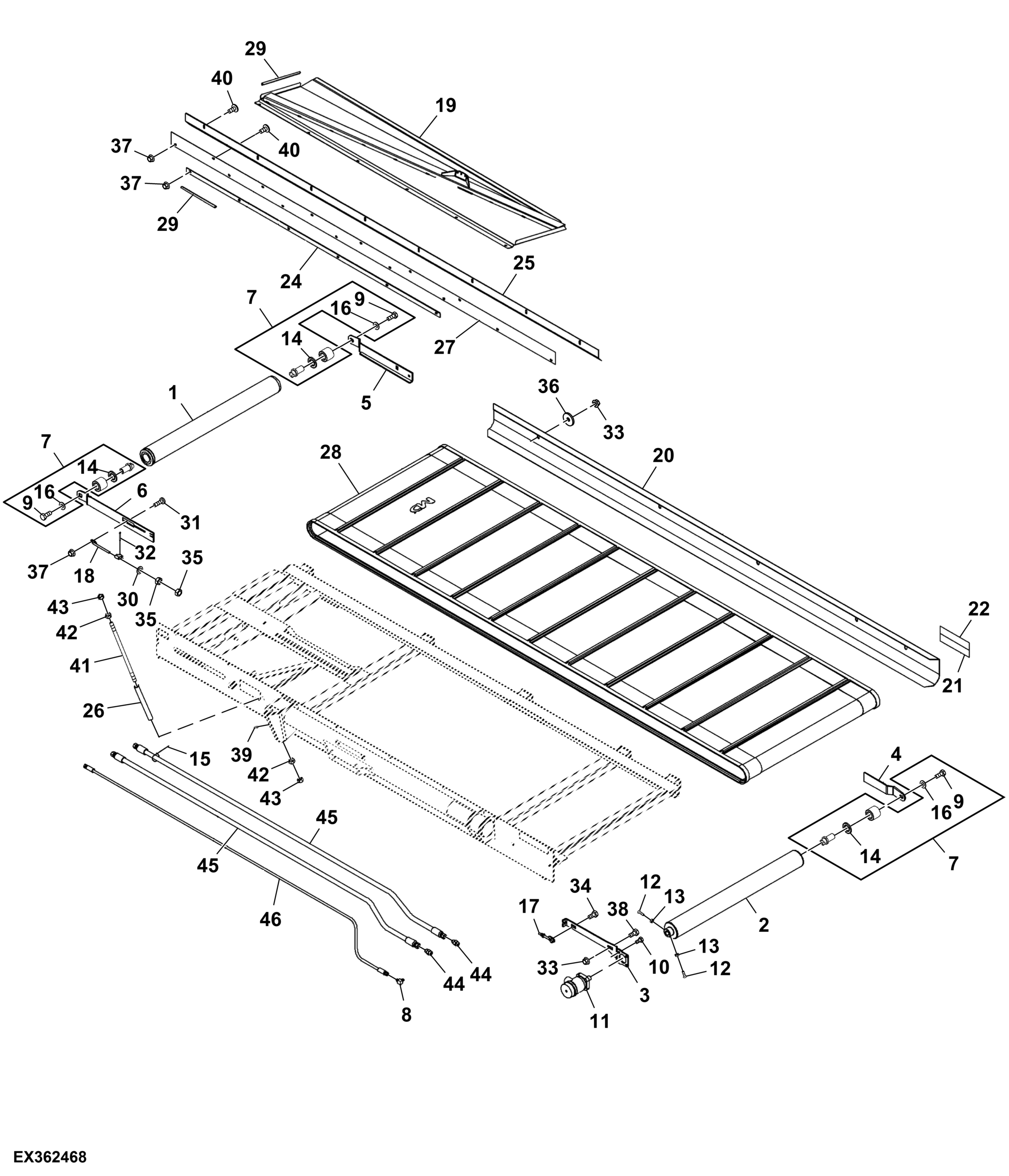

Draper Deck and Rollers

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH209636	1	Roller	-
2	AFH216955	1	Roller	-
3	FH318987	1	Support	-
4	FH318988	1	Support	-
5	AFH209663	1	Support	ORDER AFH221400
5	AFH221400	1	Support	-
6	AFH221280	1	Support	SUB FOR FH318989
7	AFH209913	3	Cam Follower Roller	-
8	AFH209908	1	Elbow Fitting	-
9	F1007516	6	Cap Screw	SUB FOR FH319407
10	FH319775	4	Bolt	-
11	AFH209640	1	Hydraulic Motor	-
11	AFH209133	1	Seal Kit	-
12	22H732	2	Set Screw	3/8" X 5/8"
13	14H732	2	Nut	3/8"
14	AFH209126	3	Seal	-
15	R139946	1	Tie Band	-
16	FH319711	6	Washer	-
17	AFH209263	1	Adjuster	-
18	AFH209262	1	Adjuster	-
19	AFH209660	1	Panel	-
20	AFH209674	1	Skid Plate	ORDER AFH221399
20	AFH221399	1	Skid Plate	-
21	FH318678	1	Reflector	Fluorescent Orange
22	FH318680	1	Reflector	Red
23	FH318421	1	Bracket	-
24	FH337579	1	Strap	SUB FOR FH318994
25	FH337580	1	Angle	SUB FOR FH318986
26	FH318985	1	Bushing	-
27	FH318996	1	Strap	-
28	FH319004	1	Flat Belt	-
29	AFH209672	2	Isolator	-
30	24H1305	2	Washer	13/32" X 13/16" X 0.065"
31	03H2330	1	Bolt	3/8" X 1-1/4"
32	11H206	1	Cotter Pin	3/32" X 3/4"
33	E62934	7	Flange Nut	-
34	03H1522	1	Bolt	1/2" X 1-1/4"
35	14H1076	4	Nut	3/8"
36	24H1111	1	Washer	17/32" X 1-1/16" X 0.090", SUB FOR FH319391
37	E59406	15	Nut	-
38	03H1851	1	Bolt	1/2" X 1"
39	JD7842	1	Lubrication Fitting	SUB FOR FH319276
40	FH319789	14	Screw	-
41	FH319003	1	Rod	-
42	14H1058	2	Nut	3/4"
43	K40016	2	Lock Nut	-
44	X10F5OX-SS	2	Adapter Fitting	-
45	AFH210018	2	Hydraulic Hose	LGTH = 3440 mm
46	AFH210237	1	Hydraulic Hose	LGTH = 4140 mm
