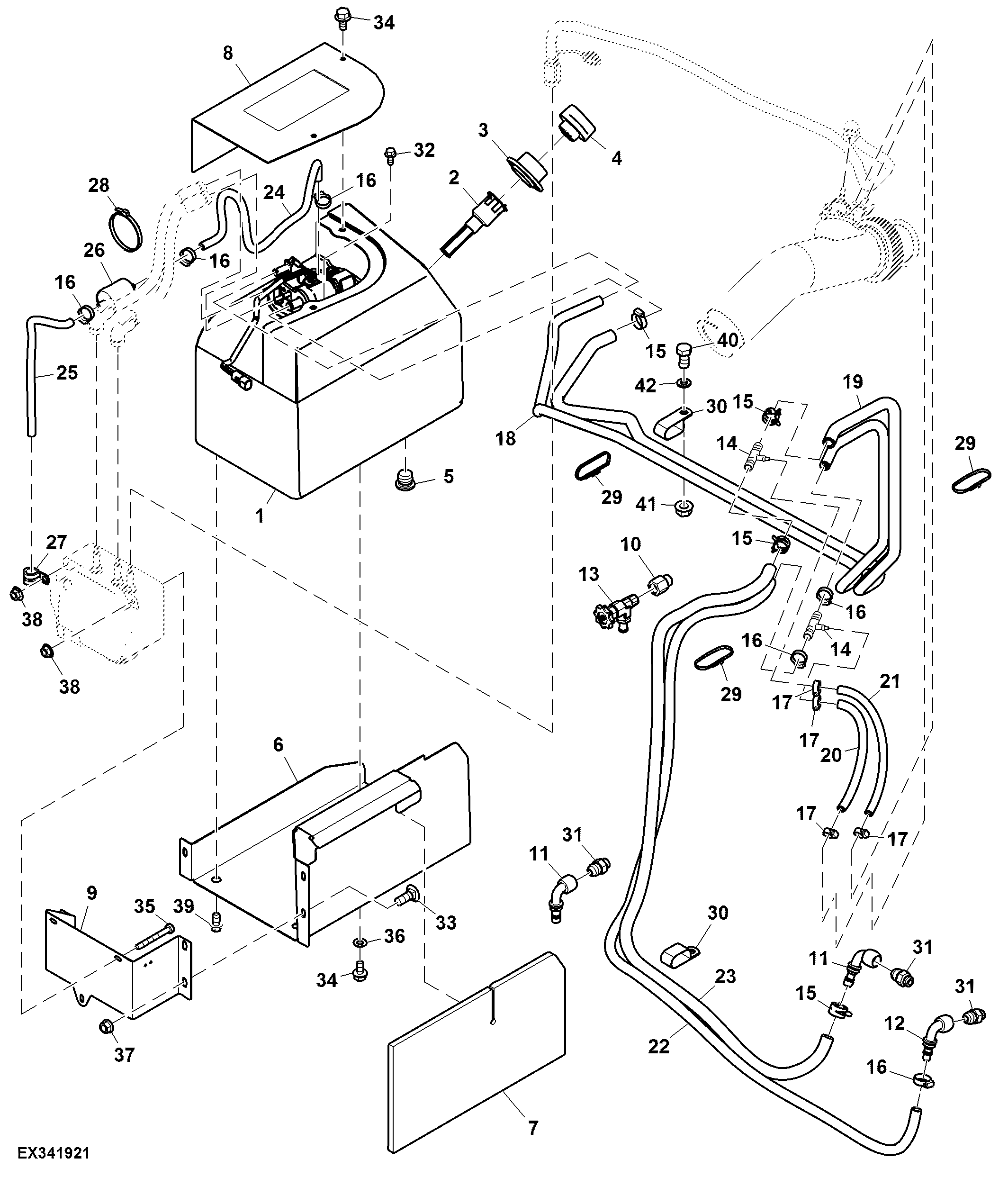

Diesel Exhaust Fluid System (430001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FH332113	1	DEF Tank	-
2	AFH211653	1	Screen	-
3	FH323046	1	Filler Neck	-
4	FH323057	1	Filler Cap	-
5	AFH211697	1	Drain Plug	-
6	FH325106	1	Support	Diesel Exhaust Fluid Tank
7	FH325169	1	Support	-
8	AFH215461	1	Cover	-
9	FH323048	1	Support	Diesel Exhaust Fluid Pump
10	-	1	Part 10	-
11	AFH209693	2	Fitting	-
12	AFH214448	1	Hose Fitting	-
13	AFH217984	1	Valve	-
14	T290741	1	Tee Fitting	-
15	AFH214019	4	Hose Clamp	-
16	AR77962	7	Hose Clamp	-
17	R184863	4	Hose Clamp	-
18	FH332061	1	Radiator Hose	LGTH = 2200 mm
19	FH332112	1	Hose	LGTH = 2355 mm
20	FH325254	1	Hose	LGTH = 220 mm
21	FH325325	1	Hose	LGTH = 300 mm
22	FH325117	1	Hose	LGTH = 1800 mm
23	FH325109	1	Hose	LGTH = 1575 mm
24	FH325004	1	Hose	LGTH = 530 mm
25	FH325003	1	Hose	LGTH = 380 mm
26	FH318254	1	Strainer	-
27	AFH209687	1	Clamp	-
28	R76477	1	Tie Band	-
29	R44302	9	Tie Band	-
30	AH77869	3	Clip	SUB FOR AFH209886
31	PMH1613	3	Adapter Fitting	SUB FOR AFH218011 AND FH325170
32	FH326707	1	Screw	-
33	03H1519	1	Bolt	3/8" X 1"
34	FH324249	1	Bolt	-
35	30821	1	Bolt	-
36	24H1305	1	Washer	13/32" X 13/16" X 0.065"
37	E59406	1	Nut	-
38	N318358	1	Lock Nut	-
39	19M7784	1	Screw	M10 X 20
40	19H2472	1	Cap Screw	1/2" X 1"
41	E62934	1	Flange Nut	-
42	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"

Diesel Exhaust Fluid System (430001 - )
